Выгорание и воспроизводство ядерного топлива. В процессе работы Я. р. происходит изменение состава топлива, связанное с накоплением в нём осколков деления (см. Ядра атомного деление ) и с образованием трансурановых элементов , главным образом изотопов Pu. Влияние осколков деления на реактивность Я. р. называется отравлением (для радиоактивных осколков) и зашлаковыванием (для стабильных). Отравление обусловлено главным образом 135Xe который обладает наибольшим сечением поглощения нейтронов (2,6·10 6 барн ). Период его полураспада T 1/2= 9,2 ч, выход при делении составляет 6—7%. Основная часть 135Xe образуется в результате распада 135] ( Тц = 6,8 ч ) . При отравлении Кэф изменяется на 1—3%. Большое сечение поглощения 135Xe и наличие промежуточного изотопа 135I приводят к двум важным явлениям: 1) к увеличению концентрации 135Xe и, следовательно, к уменьшению реактивности Я. р. после его остановки или снижения мощности («йодная яма»). Это вынуждает иметь дополнительный запас реактивности в органах регулирования либо делает невозможным кратковременные остановки и колебания мощности. Глубина и продолжительность йодной ямы зависят от потока нейтронов Ф: при Ф = 5·10 13нейтрон/см 2× сек продолжительность йодной ямы ~ 30 ч , а глубина в 2 раза превосходит стационарное изменение К эф , вызванное отравлением 135Xe. 2) Из-за отравления могут происходить пространственно-временные колебания нейтронного потока Ф, а значит — и мощности Я. р. Эти колебания возникают при Ф> 10 13нейтронов/см 2× сек и больших размерах Я. р. Периоды колебаний ~ 10 ч.

Число различных стабильных осколков, возникающих при делении ядер, велико. Различают осколки с большими и малыми сечениями поглощения по сравнению с сечением поглощения делящегося изотопа. Концентрация первых достигает насыщения в течение нескольких первых суток работы Я. р. (главным образом 149Sm, изменяющий К эфна 1%). Концентрация вторых и вносимая ими отрицательная реактивность возрастают линейно во времени.

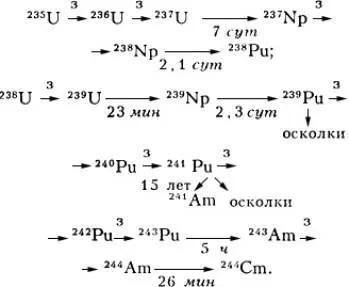

Образование трансурановых элементов в Я. р. происходит по схемам:

Здесь з означает захват нейтрона, число под стрелкой — период полураспада.

Накопление 239Pu (ядерного горючего) в начале работы Я. р. происходит линейно во времени, причём тем быстрее (при фиксированном выгорании 235U), чем меньше обогащение урана. Затем концентрация 239 Pu стремится к постоянной величине, которая не зависит от степени обогащения, а определяется отношением сечений захвата нейтронов 238U и 239Pu . Характерное время установления равновесной концентрации 239 Pu ~ 3/ Ф лет (Ф в ед. 10 13нейтронов/ см 2 ×сек). Изотопы 240Pu, 241Pu достигают равновесной концентрации только при повторном сжигании горючего в Я. р. после регенерации ядерного топлива.

Выгорание ядерного топлива характеризуют суммарной энергией, выделившейся в Я. р. на 1 т топлива. Для Я. р., работающих на естественном уране, максимальное выгорание ~ 10 Гвт × сут/т (тяжело-водные Я. р.). В Я. р. со слабо обогащенным ураном (2—3% 235U ) достигается выгорание ~ 20—30 Гвт-сут/т. В Я. р. на быстрых нейтронах — до 100 Гвт-сут/т. Выгорание 1 Гвт-сут/т соответствует сгоранию 0,1% ядерного топлива.

При выгорании ядерного топлива реактивность Я. р. уменьшается (в Я. р. на естественном уране при малых выгораниях происходит некоторый рост реактивности). Замена выгоревшего топлива может производиться сразу из всей активной зоны или постепенно по ТВЭЛ'ам так, чтобы в активной зоне находились ТВЭЛ'ы всех возрастов — режим непрерывной перегрузки (возможны промежуточные варианты). В первом случае Я. р. со свежим топливом имеет избыточную реактивность, которую необходимо компенсировать. Во втором случае такая компенсация нужна только при первоначально с запуске, до выхода в режим непрерывной перегрузки. Непрерывная перегрузка позволяет увеличить глубину выгорания, поскольку реактивность Я. р. определяется средними концентрациями делящихся нуклидов (выгружаются ТВЭЛ'ы с минимальной концентрацией делящихся нуклидов). В табл. 2 приведён состав извлекаемого ядерного топлива (в кг ) в водо-водяном реакторе мощностью 3 Гвт. Выгружается одновременно вся активная зона после работы Я. р. в течение 3 лет и «выдержки» 3 лет (Ф = 3×10 13нейтрон/см 2×сек). Начальный состав: 238U — 77350, 235U — 2630, 234U — 20.

Табл. 2. — Состав выгружаемого топлива, кг

Общая масса загруженного топлива на 3 кг превосходит массу выгруженного (выделившаяся энергия «весит» 3 кг ) . После остановки Я. р. в топливе продолжается выделение энергии сначала главным образом за счёт деления запаздывающими нейтронами, а затем, через 1—2 мин , главным образом за счёт b- и g-излучении осколков деления и трансурановых элементов. Если до остановки Я. р. работал достаточно долго, то через 2 мин после остановки выделение энергии (в долях энерговыделения до остановки) 3%, через 1 ч — 1%, через сутки — 0,4%, через год — 0,05%.

Коэффициентом конверсии K k называется отношение количества делящихся изотопов Pu, образовавшихся в Я. р., к количеству выгоревшего 235U. Табл. 2 даёт K K= 0,25. Величина K K увеличивается при уменьшении обогащения и выгорания. Так, для тяжеловодного Я. р. на естественном уране, при выгорании 10 Гвт × сут/т K K = 0.55, а при совсем малых выгораниях (в этом случае K K называется начальным плутониевым коэффициентом) K K = 0,8. Если Я. р. сжигает и производит одни и те же изотопы (реактор-размножитель), то отношение скорости воспроизводства к скорости выгорания называется коэффициентом воспроизводства К в . В Я. р. на тепловых нейтронах Кв < 1 , а для Я. р. на быстрых нейтронах К в может достигать 1,4—1,5. Рост К в для Я. р. на быстрых нейтронах объясняется главным образом тем, что для быстрых нейтронов g растет, a а падает (особенно для 239Pu, см. Реактор-размножитель ) .

Управление Я. р.Для регулирования Я. р. важно, что часть нейтронов при делении вылетает из осколков с запаздыванием. Доля таких запаздывающих нейтронов невелика (0,68% для 235U, 0,22% для 239Pu; в табл. 1 n — сумма числа мгновенных нейтронов n 0и запаздывающих n 3нейтронов). Время запаздывания Т запот 0,2 до 55 сек. Если ( К эф— 1) £ n 3/n 0, то число делений в Я. р. растет ( К эф> 1) или падает ( К эф < 1), с характерным временем ~Т 3. Без запаздывающих нейтронов эти времена были бы на несколько порядков меньше, что сильно усложнило бы управление Я. р.
