Роберт Джексон - Вертолеты. Иллюстрированная энциклопедия

Внешние топливные баки

На специальных пилонах вертолет мог нести два сбрасываемых топливных бака емкостью по 1893 л, которые почти всегда были оставались на месте. У вертолетов MH-53J, переоборудованных из НН-53В, эти баки крепились на ферменных конструкциях к боковым обтекателям.

Происхождение МН-53

Первым в семействе «Пейв Лоу» был вертолет НН-53В «Пейв Лоу» I, который в конце американского участия 80 вьетнамской войне прошел ограниченные испытания в боевых условиях. В результате полученного опыта ВВС США и его поисково-спасательная служба разработали вариант «Пейв Лоу» II, который впервые был опробован на вертолете YHH-53H в 1975 г. Серийные вертолеты НН-53Н были оснащены комплексом «Пейв Лоу» III, в состав которого входили тепловизионная система AAQ-10 FLIR и РЛС слежения за рельефом местности APQ-158. Вертолеты также имели штангу топливоприемника и другое оборудование,характерное для современных вертолетов MH-53J. В 1986 г. вертолеты НН-53Н получили обозначение МН-53Н, а усовершенствованные MH-53J «Пейв Лоу» III стали создаваться в 1987 г.

Силовая установка

Вертолет оснащен двумя ГТД Дженерал Электрик T64-GE-415 мощностью по 4380 л. с. с усиленной трансмиссией. На вертолетах СН-53А стояли двигатели T64-GE-6 мощностью по 2850 л. с., так что прогресс по мощности на лицо, но до вертолета СН-53Е, три двигателя которого развивали 13 140 л. с., было явно далеко.

Вооружение

Усовершенствованные вертолеты «Пейв Лоу» III имели два пулемета калибром 7,62 мм, размещенные по бокам фюзеляжа, и один крупнокалиберный пулемет калибром 12,7 мм, установленный в проеме хвостовой грузовой рампы. Хотя этот пулемет был менее скорострельным, чем обычный «Миниган», дальность его стрельбы была больше, а патрон был тяжелее. В состав его боезапаса входило до 450 бронебойных патронов.

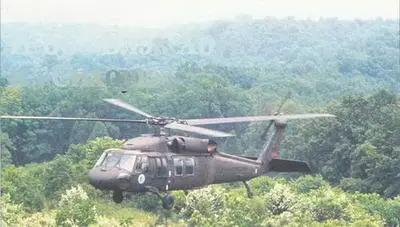

В настоящее время в армии США эксплуатируются свыше 1000 десантно-транспортных вертолетов UH-60 «Блэк Хоук». Они могут летать на малой высоте с открытыми боковыми сдвижными дверями

Вертолеты Сикорский «Блэк Хоук» и «Сихоук» были среди наиболее востребованных винтокрылых машин во время войны в Персидском заливе. Обладавшие высокой маневренностью, универсальностью и надежностью, «Хоуки» революционизировали тактику боевого применения вертолетов.

В январе 1972 г. армия США выдала запрос на предложения для участия в программе разработки многоцелевого тактического транспортного вертолета UTTAS (Utility Tactical Transport Aircraft System). Новый вертолет, как и Белл UH-1 должен перевозить отделение солдат, но обладать большей скоростью, летать в жарком климате и в условиях высокогорья. По маневренности, надежности и ремонтопригодности вертолет UTTAS должен превзойти вертолеты семейства UH-1. Опыт войны во Вьетнаме показал, что вертолеты должны обладать способностью не разрушаться при авариях и иметь высокую боевую живучесть. Лопасти несущего винта не должны терять своих свойств при попадании снарядов калибром 23 мм, а топливные баки не взрываться при поражении пулями калибра 12,7 мм.

К концу 1971 г. для фирмы «Сикорский», построившей свыше 5000 различных вертолетов, победа в конкурсе по программе UTTAS была очень важна. С целью достижения победы разработчики на фирме «Сикорский» приняли новую стратегию, которая предусматривала обеспечение всех требований армии США и выполнение всех условий конкурса. Фирма повела себя очень агрессивно: она изготовила полноразмерные конструкции и системы и провела их испытания. Она также построила пять демонстрационных вертолетов – три вертолета CH-53D и по одному вертолету S-67 и S-61, служивших в качестве летающих лабораторий. На каждом вертолете проходили летные испытания системы и оборудование, предназначенные для вертолета UTTAS.

Только после тщательной отработки всех технических новинок фирма «Сикорский» приступила к постройке опытного вертолета YUH-60A «Блэк Хоук», первый полет которого состоялся 17 октября 1974 г. Летные испытания конкурента Боинг – Вертол YUH-61A начались месяцем раньше. Несмотря на возникшие проблемы на начальном этапе испытаний, армия США была настолько восхищена «Блэк Хоуком» и его летными качествами, что 23 декабря 1976 г. заказала фирме «Сикорский» постройку серийных машин. Но до начала выпуска фирме пришлось доработать конструкцию машины, в частности для улучшения управления на режиме висения изменили форму вертикального хвостового киля (концевой балки) и усовершенствовали втулку рулевого винта.

Поставки вертолетов UH-60A в армию США начались 31 октября 1978 г. Первые машины были переданы в учебно-тренировочный центр в Форт-Ракер (шт. Алабама), где готовились летные экипажа, и в Форт-Юстис (шт. Вирджиния), где готовили обслуживающий персонал. Оказалось, что вертолет UH-60A по своим боевым возможностям существенно превосходит вертолет Белл UH-1H «Хью»: у него лучше живучесть и очень хорошие летные характеристики при эксплуатации в условиях высоких температур и горной местности. С установкой на вертолете специальных боковых пилонов ESSS (External Stores Support System), способных нести или дополнительные топливные баки, или вооружение, системы HIRSS (Hover Infra-Red Suppressor Subsystem) для снижения тепловой заметности за счет уменьшения температуры выхлопных газов, более мощных двигателей (модификация UH-60L) и новых средств радиоэлектронного противодействия армейские вертолеты «Блэк Хоук» входят в число основных многоцелевых машин в мире. Следует сказать, что некоторые страны, такие, как Австралия (фирма «Хоукер де Хэвилленд») и Япония (фирма «Мицубиси») получили право на постройку вертолетов UH-60 по лицензии.

Установка специальных боковых пилонов-крыльев ESSS позволила размещать на вертолете дополнительные топливные баки или мощное вооружение, в состав которого могут входить до 16 ПТУР «Хэллфайр»

Австралия является одним из крупнейших покупателей вертолетов «Блэк Хоук» и «Сихоук». Сначала на вооружении ВВС Австралии находились вертолеты S-70A-9 (на переднем плане), но затем их отдали армии, где они используются в качестве десантно-транспортных. На заднем плане показан вертолет S-70B австралийских ВМС. Он оснащен специфическим оборудованием, включая систему магнитометра A0S-504 для поиска подводных лодок по их магнитному полю и различное гидроакустическое оборудование
