Роберт Джексон - Вертолеты. Иллюстрированная энциклопедия

ВООРУЖЕНИЕ

В настоящее время ПТУР AGM-114 «Хэллфайр» в сочетании с системой TADS/PNVS делают вертолет «Апач» самым эффективным боевым винтокрылым аппаратом в мире. Когда на вооружение был принят вертолет АН- 64D «Апач Лонгбоу», то на нем была использована модификация ракеты AGM-114L «Лонгбоу Хэллфайр». Управление этой ракетой осуществляется с помощью надвтулочной РЛС«Лонгбоу» миллиметрового диапазона, которая позволяет вертолету пускать ракеты, укрываясь среди деревьев или холмов. Обычные ПТУР «Хэллфайр» в течение всего полета к цели должны постоянно отслеживать лазерную подсветку цели с вертолета.

ПУШКА М230Е1 «ЧЕЙН ТАН»

30-мм пушка М230Е1«Чейн Ган» (Chain Gun) является уникальным оружием. Ее разработчик – фирма «Хьюз». Название пушке дал механизм подачи снарядов, состоящий из беззвенной металлической цепи (цепь – по- английски «chain»). В снарядном ящике обычно содержится почти 1100 снарядов, еще 100 находятся непосредственно в ленте. Пушка связана с нашлемным прицелом пилота IHADSS. Она может отклоняться по углу возвышения от +11° до – 60° и разворачиваться по азимуту на угол ±100°.

СИЛОВАЯ УСТАНОВКА

Вертолет АН-64А «Апач» оснащен двумя ГТД Дженерал Электрик T700-GE-701 мощностью по 1695 л. с. Начиная с 604-го серийного вертолета стали ставить двигатели T700-GE-701C мощностью 1890 л. с. Все вертолеты АН-64А, модернизируемые по заданию армии США в вариант AH-64D, также получают двигатель – 701 С, а вертолеты Боинг – Уэстленд WAH-64D для английской армии будут иметь ГТД Роллс-Ройс/Турбомека RTM322 мощностью по 2210 л. с.

Кульминацией в семействе боевых вертолетов Боинг АН- 64 стала модификация AH-64D «Апач Лонгбоу», которую летчики относят к боевым вертолетам нового поколения.

В качественном отношении вертолет AH-B4D превзошел своего предшественника. С помощью нового оборудования он может отслеживать до 1024 потенциальных целей. Из них 128 могут быть идентифицированы и распределены по степени нарастания угрозы, а затем выбираются 16 наиболее опасных целей, по которым наносится удар

Сразу после поступления вертолетов АН-64А на вооружение стали предприниматься попытки его усовершенствования. В середине 1980-х годов фирма «Макдоннелл-Дуглас» провела исследования модификации «Апач Плас» (или «Апач»+), которую позднее стали неофициально обозначать АЧ-64В. У этого вертолета предполагалось изменить конструкцию кабины экипажа и разместить в ней новую систему управления огнем. В состав вооружения вертолета АН-64В должны были войти ракеты класса воздух – воздух «Стингер» и усовершенствованная пушка «Чейн Ган». Однако еще до начала проектирования разработку вертолета АН-64В закрыли.

Позднее с появлением новых технологий вновь возникла идея существенного улучшения вертолета АН-64А, расширив его боевые возможности. Опыт использования вертолетов в операции «Шторм в пустыне» выявил их эксплуатационные ограничения и послужил стимулом для создания улучшенного варианта.

Одной из ярких новинок на вертолете «Апач» стала РЯС «Лонгбоу» миллиметрового диапазона,установленная в обтекателе над втулкой несущего винта. Эта станция специально предназначена для наведения ПТУР AGM-114L «Хэллфайр». После окончательного внедрения комплекса РЛС на вертолет он получил обозначение АН- 64D «Апач Лонгбоу».

Надвтулочная РЛС «Лонгбоу» позволяет независимо от состояния окружающей среды выпускать все 16 ракет AGM-114L по принципу «выстрелил и забыл», даже если вертолет прячется за деревьями. В условиях боя это имеет важное значение, так как вертолет AH-64D может находиться в укрытии, что увеличивает его шансы остаться целым и не подвергнуться ударам ракет класса воздух – воздух или переносных зенитных ракетных комплексов.

Вертолет AH-64D оснащен полностью новым комплексом авионики. Четыре двухканаль- ных шины передачи данных MIL-STD 1553В, объединенные с новыми процессорами, и более мощная электрическая система, можно сказать, революционизировали возможности вертолета по сравнению с исходным вариантом АН-64А. Вместо многочисленных электромеханических указателей и почти 1200 тумблеров в кабине вертолета установили крупноформатный многофункциональный дисплей производства фирмы «Литтон Канада», два цветных дисплея (размер экрана 150 х 150 мм) разработки фирмы «Эллайд Сигнал» и 200 тумблеров. На вертолете также используются усовершенствованные нашлемные прицелы-индикаторы, модернизированная доплеровская навигационная система Плесси AN/APN-157n радиовысотомер Ханиуэлл AN/APN-209. Вертолет также оснащен спутниковой системой навигации GPS, сопряженной с инерциальной навигационной системой, а также радиостанция AN/ARC-201D КВ и УКВ диапазонов. Новое навигационное оборудование дает возможность выполнять задание в любую погоду, в то время как вертолет АН-64А может летать при некотором ухудшении погоды. Дополнительные радиоэлектронные системы на вертолете AH-64D «Апач Лонгбоу» потребовали установки по бокам носовой части фюзеляжа удлиненных обтекателей EFAB (Enhanced Forward Avionics Bays).

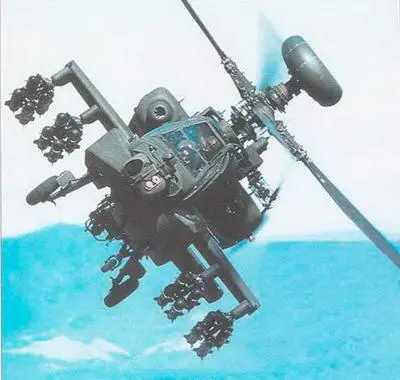

Надвтулочная РЛС «Лонгбоу» миллиметрового диапазона позволяет обнаруживать, сопровождать и уничтожать различные цели в любую погоду днем и ночью, даже если цели укрыты густым дымом

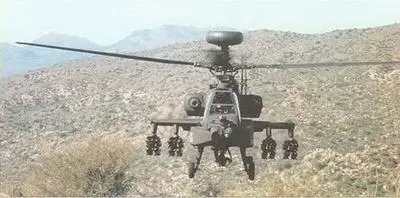

Используя надвтулочную РЛС, вертолет AH-64D может незаметно следить за целями без опасения быть обнаруженным и сбитым

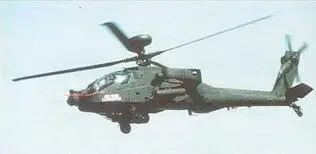

Было построено шесть опытных вертолетов AH-64D. Первый полетел 15 апреля 1992 г., а последний – 4 марта 1994 г. Армия США заказала 232 вертолета новой постройки

Появление вертолета AH-64D «Апач Лонгбоу» провозгласило второе рождение вертолетов семейства «Апач». Однако высокая его стоимость заставляет некоторых заказчиков покупать более дешевые АН-64А
