Плавающий бронетранспортер БТР-Д

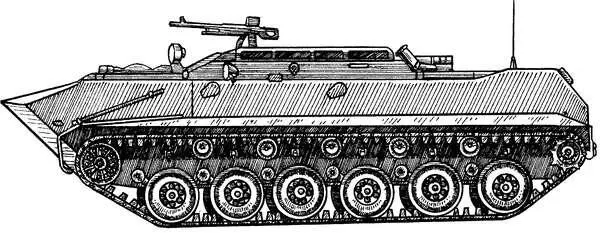

В 1974 году на базе боевой машины десанта был построен и запущен в серию бронетранспортер БТР-Д ( рис. 53 ). Он обладал противопульным бронированием из листов легкого сплава.

Масса машины равнялась 8 т, экипаж состоял из 1 человека плюс 12 десантников.

На вооружении данной модели было два курсовых пулемета калибра 7,62 мм. В отличие от базовой машины у БТР-Д немного удлинен корпус, на котором установлено по шесть опорных катков с каждой стороны. Бронетранспортер имел двигатель мощностью 176,6 кВт, а подвеска и трансмиссия остались такими же, как на базовой модели. По суше БТР мог развивать скорость 62 км/ч, а по воде — 10 км/ч.

Бронетранспортер «Кобра»

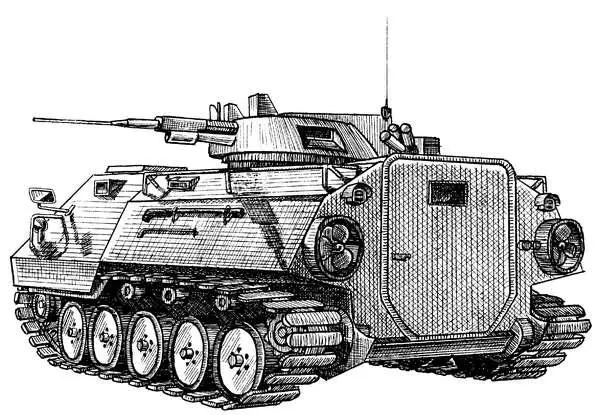

В 1975 году бельгийская фирма «Ателье де констрюксьон электрик де Шарлетруа» по собственной инициативе разработала и построила бронетранспортер «Кобра» ( рис. 54 ).

Кроме перевозки пехоты, его можно использовать в качестве базы для создания самоходных установок различного оружия, в том числе 81-мм миномета и ПТУР.

Корпус БТР изготовлен из броневых листов путем сварки. В его передней части размещаются командир и механик-водитель.

На лобовой броне смонтированы две шаровые опоры курсовых пулеметов калибра 7,62 мм.

В крыше проделаны три люка, а в кормовой части — широкий десантный люк с амбразурой для ведения стрельбы из личного стрелкового оружия.

В некоторых случаях бронетранспортер вооружается пулеметом 12,7-мм калибра, который устанавливается на турели над передним люком десантного отсека.

Были построены модели с двухместными бронированными башнями, оснащенными 25– и 90-мм пушками. Некоторые опытные образцы имели одноместную башню с установленным на ней 12,7-мм пулеметом с дистанционным управлением.

На данной машине смонтирована электромеханическая трансмиссия. Этим «Кобра» отличается от всех БТР подобного типа. По мнению бельгийских конструкторов, такой тип трансмиссии имеет ряд преимуществ и дает возможность БТР двигаться взад и вперед с одинаковой скоростью.

В передней части корпуса установлен американский дизельный двигатель «Камминс» мощностью 190 л. с. Он соединен с генератором переменного тока со встроенным вентилятором. По кабелям электрический ток подается к электромеханическому приводу, который состоит из двух пар электродвигателей постоянного тока и двухступенчатых бортовых редукторов с многодисковыми фрикционами. Одна из ступеней применяется при передвижении по хорошей дороге, а другая — по бездорожью.

Ходовая часть содержит в себе по пять обрезиненных опорных катков и четыре поддерживающих ролика, расположенных по обоим бортам. Ведущие колеса находятся сзади. Подвеска БТР пружинного типа с телескопическими амортизаторами на первых и последних опорных катках. Гусеница выполнена из стали с открытым шарниром и резиновыми накладками.

Бронетранспортер «Кобра» обладает прекрасной проходимостью, он может преодолевать препятствия с углом подъема 30°, форсировать вертикальные стенки высотой 0,7 м, рвы шириной 1,6 м. Водные преграды машина преодолевает вплавь без предварительной подготовки. Максимальная скорость по шоссе равна 75 км/ч, на плаву — 10 км/ч. Запас хода составляет 600 км.

Экипаж БТР состоит из 2 человек плюс 10 человек десанта, боевая масса составляет 8,5 т. Габариты машины: 4,5 × 2,7 × 2,3 м.

Колесный бронетранспортер TPz-1 «Фукс»

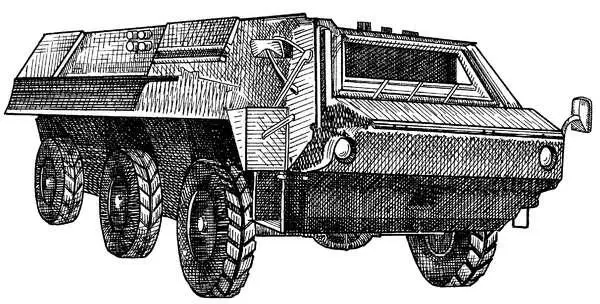

В 1976 году на вооружение армии бундесвера был принят колесный бронетранспортер TPz-1 «Фукс» ( рис. 55 ).

Машина имеет закрытый бронированный корпус, в передней части которого размещено отделение управления, за ним — силовая установка, потом — десантный отсек.

Посадка и высадка десанта производится через двери в задней части машины. Экипаж БТР состоит из 2 человек плюс 12 человек десанта.

Боевая масса машины составляет 16 т, колесная формула 6 × 6, габариты 6,76 × 2,98 × 2,3 м. На «Фуксе» установлен дизельный двигатель мощностью 320 л. с., который позволяет развивать максимальную скорость по шоссе 90 км/ч, на плаву — 10 км/ч. Запас хода по шоссе равен 800 км.

Вооружение бронетранспортера состоит из 20-мм пушки и 7,62-мм пулемета. Имеется возможность устанавливать в качестве основного вооружения пушки гораздо большего калибра или установку ПТУР.

На БТР смонтирована фильтровентиляционная установка и система защиты от ОМП; приборы ночного видения не предусмотрены.

Управление машиной при передвижении по воде осуществляется с помощью двух поворотных гребных винтов, которые размещены вдоль бортов в задней части.

Бронетранспортер предназначен не только для перевозки пехоты и поддержки ее огнем во время проведения боевых действий. Его можно использовать в качестве машины для командно-штабных, санитарных, транспортных действий, а также для проведения радиационной и химической разведки. БТР можно переоборудовать в спецмашину для подвижного узла радиосвязи, войсковой мобильной РЛС, постановки минных заграждений.

Бронетранспортер «Саксон»

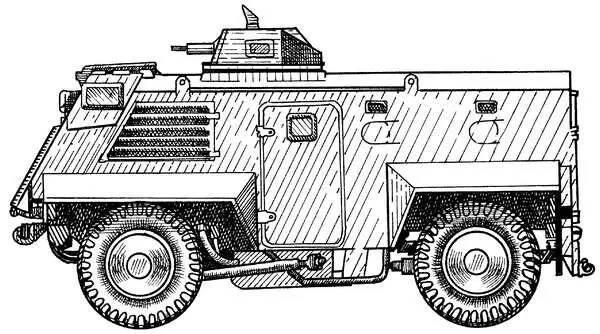

В 1975 году фирма «Санкей» по собственной инициативе разработала и построила первый опытный образец колесного бронетранспортера «Саксон» ( рис. 56 ). В 1976 году машина была запущена в серийное производство, и в этом же году она поступила на вооружение мотопехотных подразделений Великобритании. Выпускался «Саксон» до 1995 года. За это время было построено примерно 700 единиц.

Внешний вид этого бронетранспортера весьма необычен для современных машин. Бронированные листы корпуса машины почти все расположены вертикально. Поэтому, несмотря на боевую массу 11,6 т, броня защищает экипаж, состоящий из 2 человек плюс 8 человек десанта, только от пуль калибра 7,62 мм. Особенностью «Саксона» является то, что при его постройке были использованы узлы и механизмы стандартных грузовых автомобилей.

В отличие от внешнего вида, компоновка машины стандартная. В передней части находится моторно-трансмиссионное отделение и отделение управления. Десантный отсек занимает всю остальную часть корпуса. Место механика-водителя устроено в бронированной кабине, где установлены пуленепробиваемые стекла. Посадка в кабину осуществляется через люк в ее крыше.
