«Центурион» Мk.9. Танк Mk.9 поступил на вооружение в 1959 году. На нем усилено бронирование лобовой части корпуса, а самое главное — резко возросла огневая мощь за счет установки 105-мм пушки L7, долгое время считавшейся лучшим танковым орудием Запада. Пушка оснащена эжекционным устройством для продувки канала ствола после выстрела; эжектор установлен в средней части ствола.

Нужно сказать, что внедрение нового орудия не привело к серьезным изменениям компоновки танка.

На варианте Mk.9/1 наряду со спаренным 7,62-мм пулеметом в маске пушки монтировали еще один пулемет калибра 12,7 мм, используемый для пристрелки орудия на дальних дистанциях.

«Центурион» Мk.10. В вариант Мk.10, принятый на вооружение в 1960 году, переоборудовались танки модификации Мk.8 путем установки 105-мм пушки и командирской башенки новой конструкции.

Вариант Мk.10/1 был оборудован инфракрасной аппаратурой ночного видения, на Мk.10/2 использовался пристрелочный 12,7-мм пулемет в маске пушки.

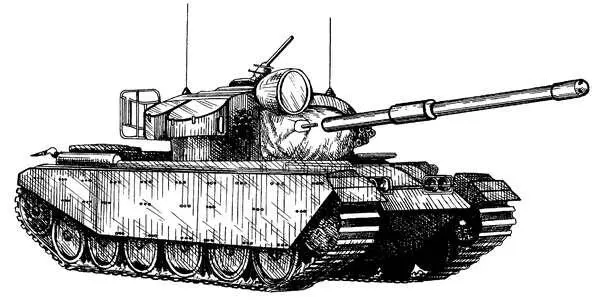

«Центурион» Мk.11, Мk.12( рис. 105 ), Мk.13. Танки этих вариантов оснащались активными подсветочными приборами ночного видения, шнорхелями; вместо спаренного с пушкой 7,62-мм пулемета устанавливался пулемет калибра 12,7 мм.

Необходимо отметить, что наиболее примечательным из этих трех модификаций является танк Mk.13, рассчитанный на экипаж из 4 человек. Он отличается следующими техническими характеристиками: боевая масса — 51,8 т, длина с пушкой вперед — 9,82 м, длина корпуса — 8,55 м, ширина — 3,40 м, высота — 2,96 м, клиренс — 0,5 м, максимальная скорость по шоссе — 35 км/ч, запас хода по шоссе — 185 км, емкость топливных баков — 1036 л. Машина способна преодолеть стенку высотой 0,9 м, траншею шириной 3,35 м, брод глубиной 1,2 м.

Саперный танк «Центурион» AVRE (FV4003). Данная машина разработана на базе танка «Центурион» Мk.5 и принята на вооружение в 1962 году. Ее вооружение представлено 165-мм пушкой, предназначенной для разрушения долгосрочных укреплений, и пулеметом калибра 7,62 мм. В передней части корпуса танка установлены гидравлически управляемый бульдозерный отвал и приспособление для перевозки и сбрасывания в рвы фашин.

Танк может буксировать двухосный прицеп, необходимый для перевозки фашин, взрывчатых веществ или удлиненных зарядов разминирования. Вместо прицепа допускается также буксировка машиной тринадцатиметрового штурмового моста грузоподъемностью 54 т.

Экипаж танка составляет 5 человек, масса — 51,8 т, запас хода — 160 км, максимальная скорость по шоссе — 34 км/ч.

Разработка легкого плавающего танка велась в 1949–1951 годах. Серийное производство машин данного типа, получивших обозначение ПТ-76, было развернуто на Сталинградском тракторном заводе с 1951 года.

ПТ-76 собран по традиционной схеме с передним расположением отделения управления. Его понтонообразный герметичный закрытый корпус имеет сварную конструкцию. Необходимость обеспечения большого водоизмещающего объема корпуса при сохранении относительно малого веса обусловило использование листовой броневой стали небольшой толщины: верхний лобовой лист корпуса имеет толщину 10 мм, нижний лобовой лист — 13 мм, башня же сварена из броневой стали толщиной 10–20 мм.

В верхнем лобовом листе корпуса находится люк механика-водителя, в крыше которого смонтированы перископические приборы наблюдения. Чтобы носовая часть не погружалась при входе танка в воду, впереди установлен волноотражательный щит.

В боевом отделении сделана двухместная башня с 76,2-мм пушкой Д-56ТС и спаренным с нею 7,62-мм пулеметом СГМТ. Орудие снабжено системой стабилизации в двух плоскостях наведения СТП-2П «Заря», что позволило вести из нее прицельную стрельбу с хода. Наведение на цель осуществляется командиром танка, в распоряжении которого находятся телескопический прицел ТШК-2-66 и прибор наблюдения ТПКУ-2Б. Заряжающий, чье место в башне справа от пушки, пользуется перископическим прибором наблюдения МК-4. Предельная дальность стрельбы составляет 4000 м, скорострельность достигает 7 выстрелов в минуту. Боекомплект включает 40 выстрелов унитарного заряжания.

В качестве дополнительного вооружения на крыше башни некоторых танков установлен 12,7-мм зенитный пулемет ТШКМ.

В моторно-трансмиссионном отделении смонтирован 6-цилиндровый дизельный двигатель В-6, развивающий при 1800 оборотах в минуту максимальную мощность 240 л. с. Он оснащен эжекционной системой охлаждения, защитой от попадания в него воды и подогревателем, облегчающим запуск двигателя в холодное время года.

Ходовая часть включает в себя шесть пар обрезиненных пустотелых опорных катков. Поддерживающие катки отсутствуют. Ведущие колеса расположены сзади. Подвеска индивидуальная, торсионная. Гусеничная цепь стальная, мелкозвенчатая.

Максимальная скорость движения танка 44 км/ч. Он способен преодолеть подъем до 38°, вертикальную стенку высотой до 1,1 м и траншею шириной 2,8 м. Водные преграды танк форсирует вплавь, перемещаясь при этом с помощью гидрореактивных водометных движителей. Их принцип действия таков: через окна в днище корпуса насосы водометов засасывают воду и подают ее к расположенным в корме патрубкам. Выходя из этих патрубков со значительной скоростью, вода создает реактивную тягу, толкающую танк вперед. Конструкторы также предусмотрели возможность направления воды в т. н. трубы заднего хода, которые подают воду к окнам, находящимся в бортах корпуса. Развороты на плаву производятся посредством изменения режима работы водометов.

Дополнительное оборудование ПТ-76 состоит из танкового переговорного устройства, радиостанции Р-113, системы защиты от оружия массового поражения, автоматической противопожарной установки, термодымовой аппаратуры, гироскопического курсоуказателя и прибора ночного видения.

Нужно заметить, что в ходе серийного производства в конструкцию ПТ-76 постоянно вносились какие-то изменения. Например, провели замену пушки, установили новую радиостанцию Р-113 вместо 10-РТ—26Э и др. Также были созданы новые модификации.

ПТ— 76Б. Это модель с новой пушкой Д-56ТС, снабженной двухплоскостной системой стабилизации, модернизированными приборами наблюдения, средствами связи и электрооборудованием.

ПТ— 76М. Танк отличается улучшенными мореходными качествами и предназначен для службы в частях морской пехоты. Борта корпуса в верхней части сделаны выпуклыми, чтобы увеличить водоизмещающий объем. Однако боевые качества машины значительно не изменились, поэтому руководство морской пехоты посчитало более целесообразным принять на вооружение обычный серийный ПТ-76Б с насадкой на трубе вентилятора для предотвращения попадания в нее воды.
