Рулевой винт четырехлопастный, диаметром 4,01 м, лопасти выполнены из угле- и стекловолокна с заполнителем из номекса и пеноалюминия. Носок лопасти усилен противоэрозионной накладкой из титанового сплава. Втулка имеет эластомерные осевые шарниры. Предусмосгрено применение противообледенительной системы.

Оперение состоит из стабилизатора и киля, служащего пилоном рулевого винта. Стабилизатор прямой, трапециевидной формы в плане. Имеется небольшой киль под концевой частью хвостовой балки. Для обшивки стабилизатора, киля и концевой балки использованы панели из углеволокна или кевлара, в качестве заполнителя использован номекс. Носок стабилизатора снабжен электрическим противообледенительным усгройстввом.

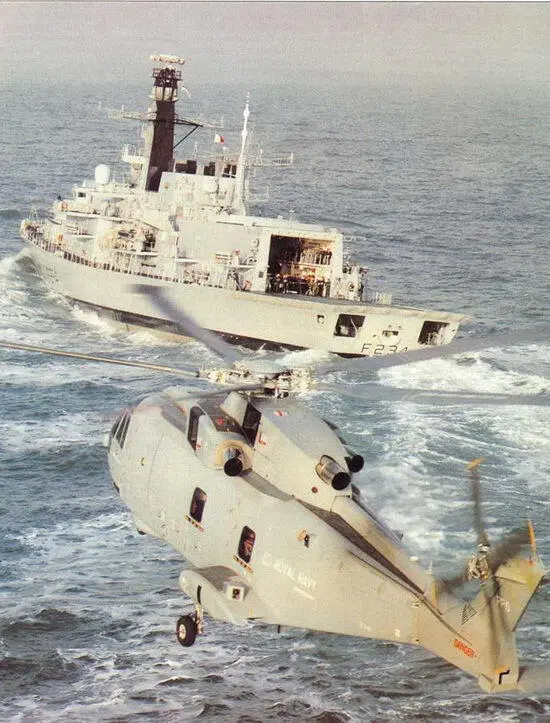

Противолодочный вертолет ЕН-101 во время посадки на палубу эсминца

Шасси убирающееся, трехопорное, носовая опора имеет сдвоенные самоориентирующиеся колеса, уборка главных колес шасси производится в боковые обтекатели. Предусмотрены надувные поплавки из полиуретана с использованием кевлара. Выпуск и уборка шасси выполняются с помощью гидравлической системы с тройным резервированием. Номинальное рабочее давление в гидросистеме 20,7 мПа (211 кгс/см 2 ).

Силовая установка из трех ГТД со свободной турбиной Дженерал Электрик Т 700-GE-401 в палубном

варианте чрезвычайной мощностью 3 х 1278 кВт/3 х 1682 л. с. и максимальной продолжительной мощностью 3 х 1071 кВт/3 х 1437 л. с. или

СТ-7-6А в многоцелевом и гражданском вариантах чрезвычайной мощностью 3 х 1432 кВт/3 х 1920 л. с. и максимальной продолжительной 3 х 1230 кВт/3 х 1649 л. с. ГТД установлены в верхней части фюзеляжа: два по обеим сторонам пилона и один за пилоном несущего винта. Вертолет может совершать взлет и полет на крейсерском режиме при двух работающих двигателях. Управление работой двигателей обеспечивается электронной и резервной механической системами. Двигатели защищены противопожарными перегородками из титанового сплава.

Боковые воздухозаборники, выполненные с применением кевлара, снабжены электрическими противообледенигельными устройствами фирмы «Данлоп». Вспомогательная силовая установка будет использоваться для запуска основных двигателей и привода редуктора вспомогательных агрегатов (электросистемы и гидросистемы). Для вертолета разрабатывается новый ГТД Роллс- Ройс-Турбомека RTM 322, взлетная мощность 1274 кВт/2312 л. с.

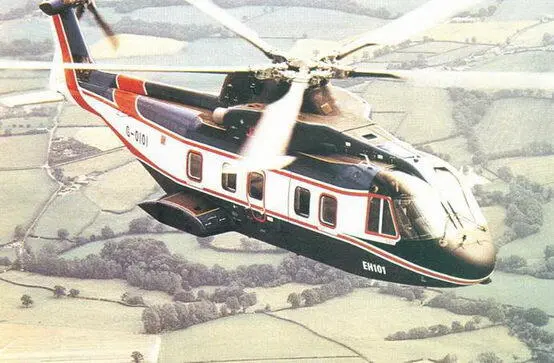

Пассажирский вертолет ЕН-101 «Гелилайнер»

Размещение пассажиров в кабине

Оборудование кабины экипажа

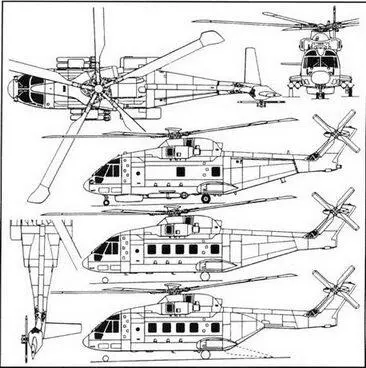

Схема вертолета ЕН-101 в противолодочном, пассажирском и многоцелевом вариантах

Размеры, м:

длина с вращающимися винтами 22,81

длина фюзеляжа со сложенной хвостовой балкой 16

ширина 4,52

высота с вращающимися винтами 6,65

высота со сложенной хвостовой балкой и винтами 5,21

диаметр несущего винта 18,59

ометаемая площадь, м² 271,5

Летные данные:

непревышаемая скорость, км/ч 390

максимальная крейсерская, км/ч 278

оптимальная крейсерская скорость, км/ч 259

экономичная скорость, км/ч 167

дальность полета в палубном варианте, км 555

дальность полета в пассажирском варианте, км 925

перегоночная дальность в многоцелевом варианте, км 2093

Трансмиссия. Мощность от трех двигателей передается непосредственно на главный редуктор при скорости вращения валов двигателя 20 500 об/мин. Главный редуктор четырехступенчатый, с передаточным отношением 97,5 : 1. Вал привода рулевого винта расположен между центральным двигателем и ВСУ, скорость вращения вала привода рулевого винта 3312 об/мин, вала рулевого винта – 950 об/мин. Промежуточный угловой редуктор имеет передаточное отношение 1,345:1.

Топливная система включает четыре топливных бака емкостью 1060 л каждый, размещенных под полом грузовой кабины. Заправка топливом под давлением обеспечивается через заправочную горловину с правой стороны фюзеляжа. Имеются подкачивающие насосы для подачи топлива из баков. Предусмотрена автоматическая система регулирования расхода топлива. Рассматривается возможность применения системы заправки топливом в полете.

Система управления несущим и рулевым винтами гидравлическая, бустерная, дублированная.

Электросистема имеет основную трех фазную цепь переменного тока (115-200 В) с двумя генераторами переменного тока с масляным охлаждением (45 или 90 КВА – в зависимости от варианта), с приводом от правого редуктора и третьим резервным генератором переменного тока, имеющим самостоятельный привод. В цепи постоянного тока имеется никель-кадмиевая батарея.

Электронное оборудование.

Работа электронных систем основана на использовании двух мультиплексных систем передачи данных MIL-STD-1553B, которые связывают основные системы управления и специальное оборудование на вертолете. Основным звеном обработки данных системы управления является дублированная ЭВМ, которая осуществляет контроль за пилотированием, управлением и отображением данных, выполняет вычисление летных характеристик и следит за состоянием и функционированием систем, ЭВМ контролирует также работу основной системы передачи данных. К основным системам, обеспечивающим полет, относятся также дуплексная цифровая автоматическая система управления полетом, комплексная подсистема военной связи, доплеровская инерциальная, глобальная и другие навигационные системы. Автоматическая система управления будет включать автоматический указатель направления полета и плановый навигационный индикатор.
