Вооружение и специальное оборудование. В противолодочном варианте вертолет может быть вооружен четырьмя самонаводящимися торпедами Маркони «Стинг Рей» или другими видами вооружения и оснащен противолодочной системой Дженерал Электрик AQS-903. В противолодочном варианте предполагается использовать радиолокатор кругового обзора в носовом обтекателе (Ферранти «Блю Кестрел» на английском вертолете); погружаемый гидролокатор; два автомата сбрасывания радиогидроакустических буев; усовершенствованный процессор акустических сигналов; систему радиоэлектронной разведки; маркерные маяки и спасательную лебедку.

Вариант для противокорабельной разведки и слежения во взаимодействии с фрегатом будет оснащен оборудованием для тактической разведки и загоризонтного обнаружения целей, обнаружения и передачи на фрегат координат корабля противника и данных для наведения ракет фрегата. При выполнении заданий по патрулированию определенной ограниченной зоны (740 х 570 км) или слежению за надводными объектами на территории площадью 77 700 км² вертолет оснащен соответствующими радиолокационными средствами.

Многоцелевой вертолет при доставке снаряжения может быть оснащен грузовым тросом, рассчитанным на усилие 5445 кг, и различным вооружением.

Многоцелевой и тактический транспортный вертолет NH-90

Разработка вертолета началась в 1984 г. после выработки министерствами обороны Франции, Германии, Италии, Нидерландов и Великобритании требований к перспективному вертолету для армий и ВМС стран НАТО. Вертолет получил обозначение NH-90 (NATO Helicopter) – вертолет для НАТО. В 1987 г. Великобритания отказалась от участия в программе разработки вертолета. В 1992 г. был образован консорциум «NH Индасгриз», в который вошли фирмы «Агуста» (26,9%), «Еврокоптер Дойчланд» (24%), «Еврокоптер Франс» (42,4%) и «Фоккер» (6,7%) . Планируется постройка пяти опытных вертолетов для летных и одного вертолета для статических испытаний. Первый опытный вертолет построен во Франции и совершил первый полет 18 декабря 1995 г. Поставки первых серийных вертолетов запланированы после 2000 г. Предполагается построить 544 вертолета в транспортном варианте для армий Франции, Германии, Италии и Нидерландов и 182 вертолета в морском варианте для ВМС этих стран.

Разработаны две модификации вертолета: тактический транспортный вертолет TTH (Tactical Transport Helicopter) – оборудован опускаемой рампой в задней части фюзеляжа; вертолет корабельного базирования NFH (NATO Fregat Helicopter) – доя борьбы с подводными лодками и надводными целями, также может использоваться в качестве поисково-спасательного и транспортного. На вертолете для ВМС Италии возможна установка двигателей Дженерал Электрик Т700- Т6Е.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы с двумя ГТД и трехопорным шасси.

Фюзеляж имеет конструкцию, выполненную целиком из КМ; для уменьшения эффективной поверхности рассеивания при облучении РЛС боковые поверхности фюзеляжа сделаны в виде плоских граней, как на БМП; наиболее важные узлы и агрегаты надежно защищены.

Несущий винт четырехлопастный, с бесшарнирным креплением лопастей, с титановой втулкой и эластомернымм упругими элементами; лопасти прямоугольной формы в плане, с хордой 0,65 щ изготовлены из КМ, на морском варианте вертолета лопасти автоматически складываются.

Рулевой винт диаметром 3,3 м, четырехлопастный, бесшарнирный; лопасти с хордой 0,32 м, изготовлены из КМ и по конструкции подобны лопастям несущего винта.

Силовая установка состоит из двух турбовальных двигателей RTM 322-01/9. Система управления двигателями цифровая FADEC. Сухая масса двигателя 240 кг; длина 1,17 м; диаметр 0,6 м.

Топливная система включает протектированные топливные баки, самозатягивающиеся при попадании пуль калибра 12,7 мм, размещаются в нижней части фюзеляжа.

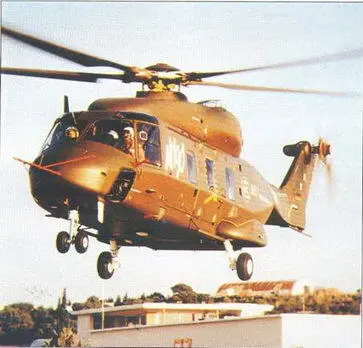

Тактический транспортный вертолет NH-90

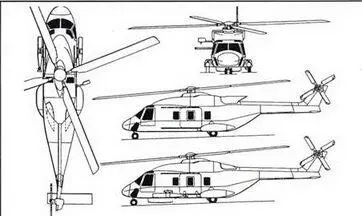

Схема вертолета NH-90

Шасси трехопорное, с носовой опорой, убираемое, безопасно разрушаемое, передняя опора двухколесная, основные – одноколесные.

Система управления четырехканальная, электродистанционная, с боковыми рукоятками управления.

Электронное оборудование включает несколько БЦВМ, связанных между собой двумя сверхскоростными шинами передачи данных. MIL-STD-1553B, систему диагностики и контроля бортового оборудования, навигационную систему, автопилот; в состав БРЭО морского варианта дополнительно входят поисковая РЛС кругового обзора, опускаемая гидроакустическая станция, сбрасываемые радиогидроакусгические буи РГБ, детектор магнитных аномалий, системы постановки радио- и ИК-помех; в состав БРЭО транспортного варианта входит метео РЛС.

Вооружение. Транспортный вариант может нести ударное вооружение (НАР, подвесные контейнеры с пушками или пулеметами), морской вариант – самонаводящиеся противолодочные торпеды, глубинные бомбы, УР класса «воздух-воздух» общим весом до 700 кг.

Размеры, м:

длина вертолета с вращающими винтами 16,3

высота вертолета с вращающимся

рулевым винтом 5,44

диаметр несущего винта 16,3

ометаемая площадь, м² 208,67

число лопастей несущего винта, шт 4

Двигатели: 2 ГТД РТМ 322-01/9 максимальная продолжительная мощность, л. с. = 2 х 2312/2 х 1680 взлетная мощность, л. с. 2x1484/2 х 1990

чрезвычайная мощность, л. с. 2x1942/2 х 2604

Массы и нагрузки, кг:

максимальная взлетная 10 000

пустого снаряженного 6428

пустого 5400

перевозимая нагрузка (транспортный вариант) 2000

Летные данные (при максимальной взлетной массе, в условиях MCA):

непревышаемая скорость, км/ч 300

максимальная скорость, км/ч 290

крейсерская скорость, км/ч 259

практический потолок, м 4250

статический потолок без учета влияния земли, м 3000

дальность полета, км 1204

продолжительность полета со скоростью 100 км/ч 5 ч 5 мин

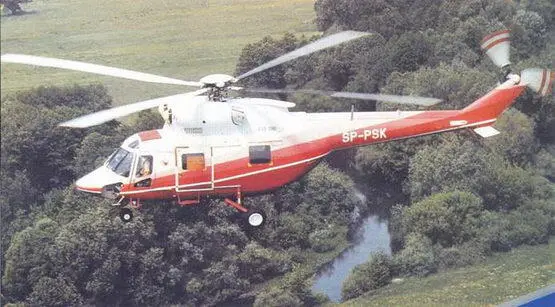

Санитарный вертолет W-3A «Сокол»

Разработка вертолета W-3 «Сокол» началась на заводе ПЗЛ «Свидник» во второй половине 1970-х годов, а первый полет первого из пяти опьггных вертолетов состоялся: 16 ноября 1979 г. Затем последовали длительные испытания и доработки конструкции, завершившиеся 6 мая 1982 г. на втором опытном вертолете. На остальных опытных вертолетах были проведены сертификационные испытания на соответствие польским органам авиационного надзора, а также американским FAR-29, европейским JAR и российским нормам летной годности НЛГВ-1 и 2 для эксплуатации в широком диапазоне погодных и климатических условий от -40 до +40 °С.
