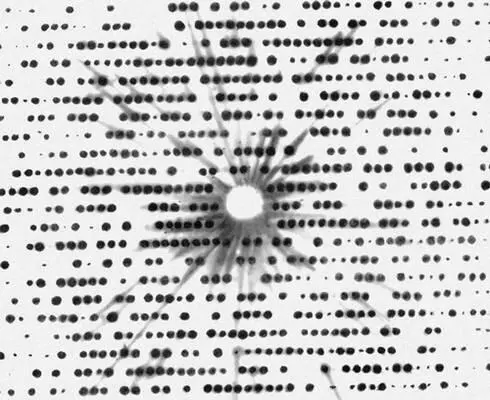

Рис. 2. Рентгенограмма кристалла миоглобина.

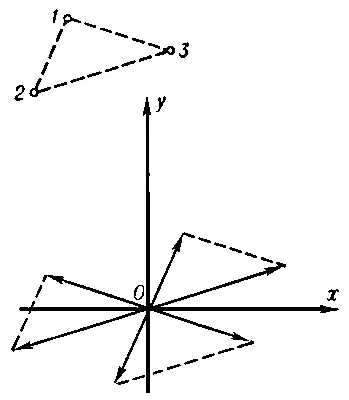

Рис. 3. Схема построения функции Патерсона для структуры, состоящей из 3 атомов.

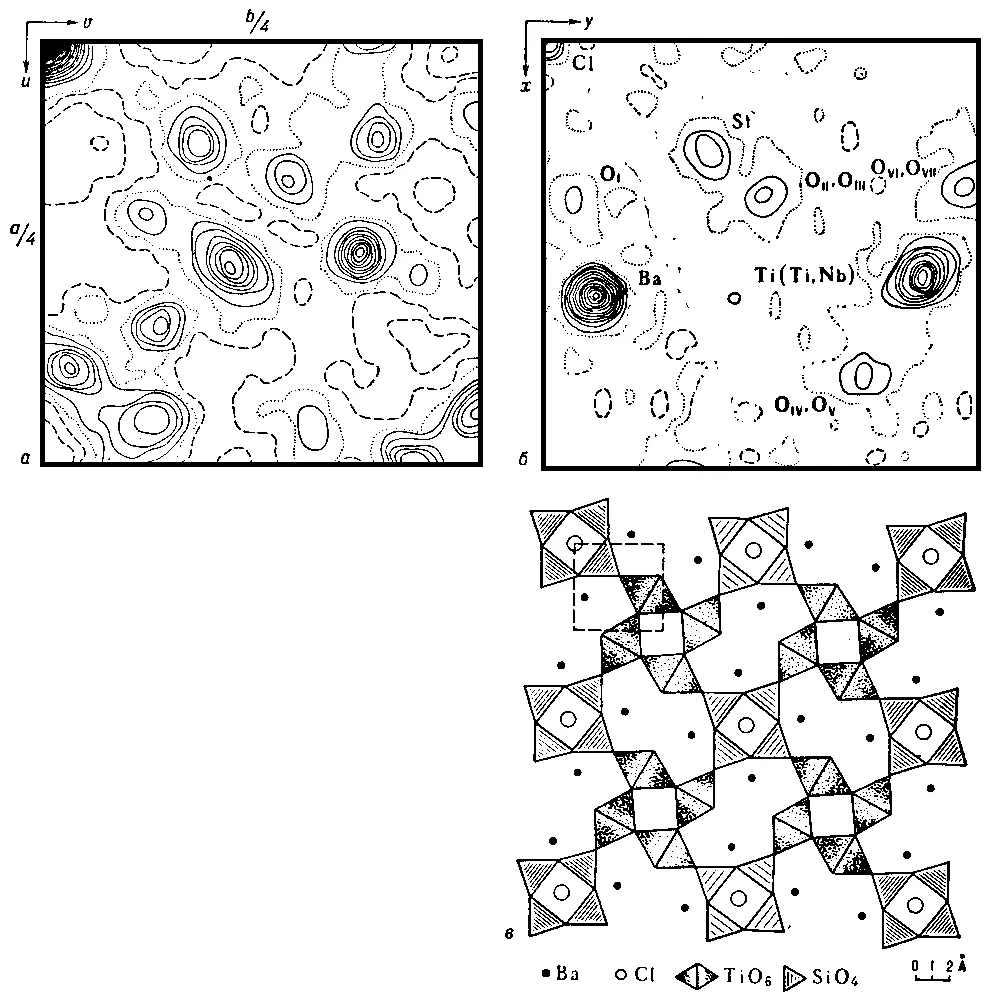

Рис. 9. а. Проекция на плоскость ab функции межатомных векторов минерала баотита [BA 4Ti 4(Ti, Nb) 4[Si 4O 12] O 16Cl]. Линии проведены через одинаковые интервалы значений функции межатомных векторов (линии равного уровня). б. Проекция электронной плотности баотита на плоскость ab, полученная расшифровкой функции межатомных векторов (a). Максимумы электронной плотности (сгущения линий равного уровня) отвечают положениям атомов в структуре. в. Изображение модели атомной структуры баотита. Каждый атом Si расположен внутри тетраэдра, образованного четырьмя атомами O; атомы Ti и Nb — в октаэдрах, составленных атомами O. Тетраэдры SiO 4и октаэдры Ti(Nb)O 6в структуре баотита соединены, как показано на рисунке. Часть элементарной ячейки кристалла, соответствующая рис. а и б, выделена штриховой линией. Точечные линии на рис. а и б определяют нулевые уровни значений соответствующих функций.

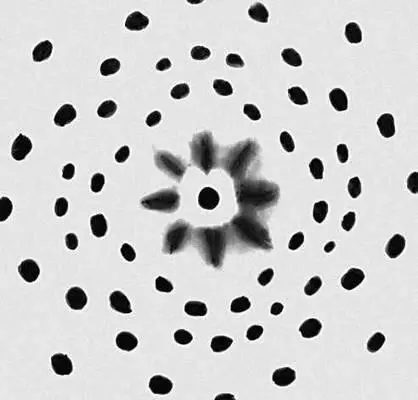

Рис. 1. Лауэграмма монокристалла NaCI. Каждое пятно представляет собой след рентгеновского дифракционного отражения. Диффузные радиальные пятна в центре вызваны рассеянием рентгеновских лучей на тепловых колебаниях кристаллической решётки.

Рентге'новское излуче'ние, то же, что рентгеновские лучи.

Рентгеногра'мма, зарегистрированное на светочувствительном материале (фотоплёнке, фотопластинке) изображение объекта, возникающее в результате взаимодействия рентгеновских лучей с веществом. При освещении объекта рентгеновскими лучами может происходить поглощение, отражение или дифракция рентгеновских лучей . Пространственное распределение их интенсивности после взаимодействия и фиксируется на Р.

Р., дающие «теневое» изображение объекта, получаются вследствие неодинакового поглощения рентгеновских лучей разными участками исследуемого объекта (абсорбционные Р.) и используются для исследования биологических объектов (в частности, в медицине; см. Рентгенография ) , для обнаружения различных дефектов в материалах и конструкциях (см. Дефектоскопия ) , для выяснения неоднородностей состава неорганических материалов (проекционная рентгеновская микроскопия ) .

Дифракционные Р., получающиеся в результате дифракционного рассеяния рентгеновских лучей кристаллическими образцами, используются для решения задач рентгеновского структурного анализа. В зависимости от типа исследуемого вещества (поли- или монокристаллы), характера используемого рентгеновского излучения (непрерывного спектра или монохроматическое), а также от геометрических условий съёмки дифракционные Р. носят различные названия: дебаеграммы, лауэграммы, Р. вращения (качания) — дифракционные картины, зарегистрированные при вращении или качании кристалла во время съёмки; вейссен-бергограммы, кфорограммы — Р., получаемые при синхронном вращении монокристалла и перемещении фотоплёнки; косселеграммы, получаемые в широкорасходящемся пучке монохроматического рентгеновского излучения; рентгеновские топограммы (см. Рентгеновская топография ) .

Р. малоуглового рассеяния, образующиеся вблизи первичного рентгеновского пучка, возникают при дифракции рентгеновских лучей в кристаллических телах с большим периодом решётки, а также в результате диффузного рассеяния на микронеоднородностях исследуемого вещества.

Р., фиксирующие распределение интенсивности рентгеновского излучения, испытавшего полное внешнее отражение от поверхности исследуемого тела, используются в рентгеновской рефлектометрии для оценки физических и геометрических параметров поверхностных слоев и тонких плёнок.

Съёмка Р. осуществляется в рентгеновских камерах на различные светочувствительные материалы, выбор которых зависит от целей исследования. Чаще всего Р. не требуют дальнейшего оптического увеличения, и поэтому их съёмка производится на рентгеновскую или поляроидную плёнку с невысоким разрешением. Дифракционные и абсорбционные микрорентгенограммы и рентгеновские топограммы, нуждающиеся в последующем оптическом увеличении, снимают на мелкозернистые фотоплёнки или пластинки, имеющие высокое разрешение.

Лит.: Дмоховский В. В., Основы рентгенотехники, М., 1960; Трапезников А. К., Рентгено-дефектоскопия, М., 1948; Гинье А., Рентгенография кристаллов. Теория и практика, пер. с франц., М., 1961; Тейлор А., Рентгеновская металлография, пер. с англ., М., 1965; Уманский Я. С., Рентгенография металлов, М., 1967; Ровинский Б. М., Синайский В. М., Сиденко В. И., Рентгеновская рефлектометрия, «Аппаратура и методы рентгеновского анализа», 1970, в. 7.

Е. П. Костюкова.

Рентгеногра'фияв медицине, рентгеносъёмка, скиаграфия, рентгенологическое исследование, при котором рентгеновское изображение объекта, ( рентгенограмму ) получают на фотоплёнке; один из основных методов рентгенодиагностики. Рентгеновскую съёмку любого органа производят не менее чем в двух взаимно перпендикулярных проекциях. Технические условия съёмки определяются с помощью таблиц или автоматически задаются в ходе Р. специальными приборами, входящими в комплект рентгеновской установки. На рентгенограммах выявляется больше деталей изображения, чем при рентгеноскопии. Лучевая нагрузка при Р. меньше. Полученный снимок — документ, который хранится в лечебном учреждении и служит для сопоставления с последующими рентгенограммами.

Рентгеногра'фия материа'лов, область исследований, занимающаяся решением разнообразных задач материаловедения на основе рентгеновских дифракционных методов. В Р. м. исследуют как равновесные, так и неравновесные состояния материалов; изучают их кристаллическую структуру, фазовый состав и его изменения, строят фазовые диаграммы, исследуют состояние деформированных (или подвергнутых каким-либо другим воздействиям) материалов, процессы упорядочения и явления ближнего порядка в них.
