К каждому радиатору приходит по две трубы, одна (поводящая) подает воду в радиатор, а вторая (обратная) выводит воду из радиатора. Будучи гораздо более эффективной, чем однотрубная система, эта система может быть хорошо отрегулирована. Между подающей и обратной трубами есть предохранительный клапан, позволяющий насосу просто заставлять воду циркулировать, если радиаторы закрыты.

Из бойлера вода подается в большие трубы (диаметром до 28 мм). К этой трубе подсоединен коллектор (трубопроводная арматура, напоминающая небольшую камеру с несколькими выходами). Для каждого подводящего и обратного канала есть отдельный коллектор. Радиаторы запитываются от этого коллектора (обычно) гибкими медными трубами диаметром 8 мм. Расстояние, которое проходит вода по этим трубам, ограничивают 5 метрами везде, где возможно, для максимальной эффективности. Довольно серьезным недостатком этой системы является ее непрактичность для добавления в систему еще одного радиатора, например, для пристройки, поскольку, если нет свободного порта с подводящим и обратным каналами, потребуется новый коллектор. Если все радиаторы закрыты, то вода может просто циркулировать с помощью перепускного клапана.

В своем простейшем варианте централизованная система отопления берет воду из бойлера, пропускает ее через радиаторы и опять ее нагревает, чтобы снова направить по кругу. Как понятно из сказанного выше, есть много о чем задуматься в отношении данного процесса, но, чтобы не углубляться во все возможные сценарии, этот раздел книги играет роль ориентира в поиске неисправностей стандартной системы водяного отопления (рис. 8.5-10).

Программаторы и таймеры совместно с оснащенными собственными приводами клапанами и насосами направляют воду в те места, где она нужна, и целью всего этого является эффективность. Однако поскольку в системе централизованного отопления так много движущихся частей, что-то всегда может пойти — и часто идет — не так.

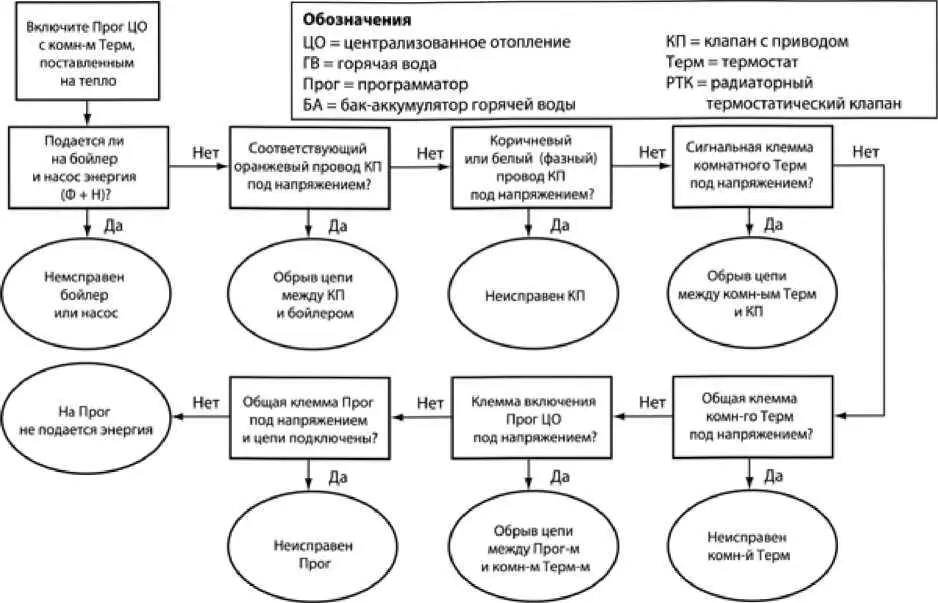

Рис. 8.5. Нет нагрева.

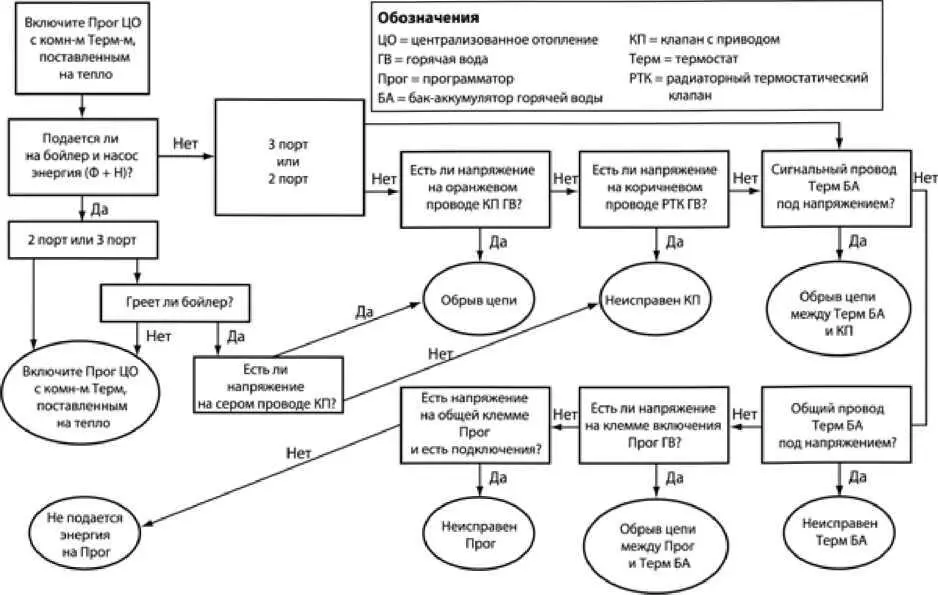

Рис. 8.6. Нет горячей воды.

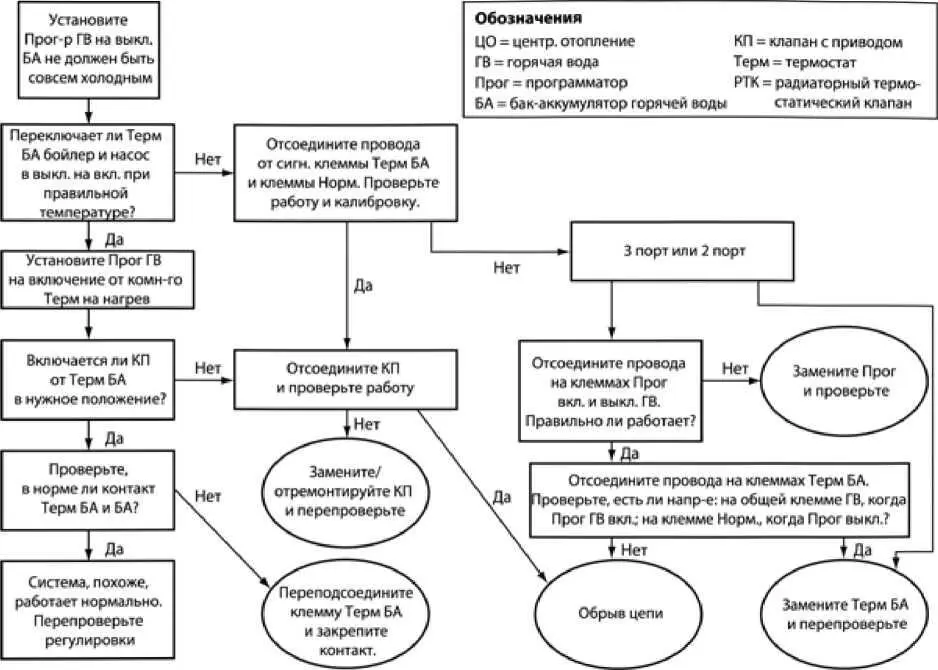

Рис. 8.7. Горячая вода слишком горячая.

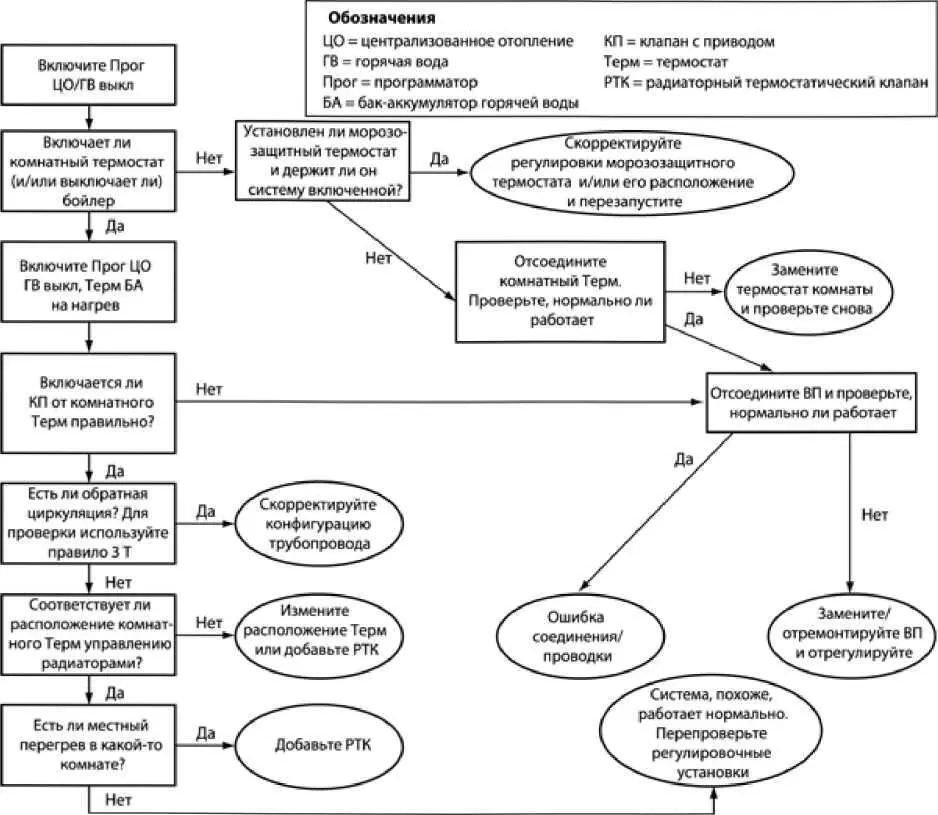

Рис. 8.8. Отопление работает слишком сильно.

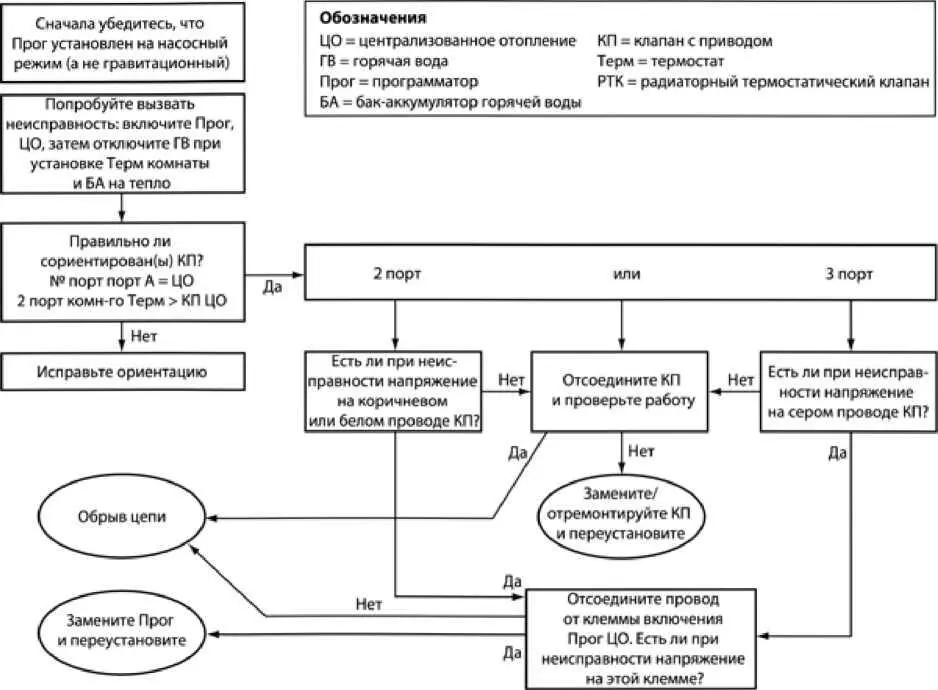

Рис. 8.9. Горячая вода есть, когда она не требуется.

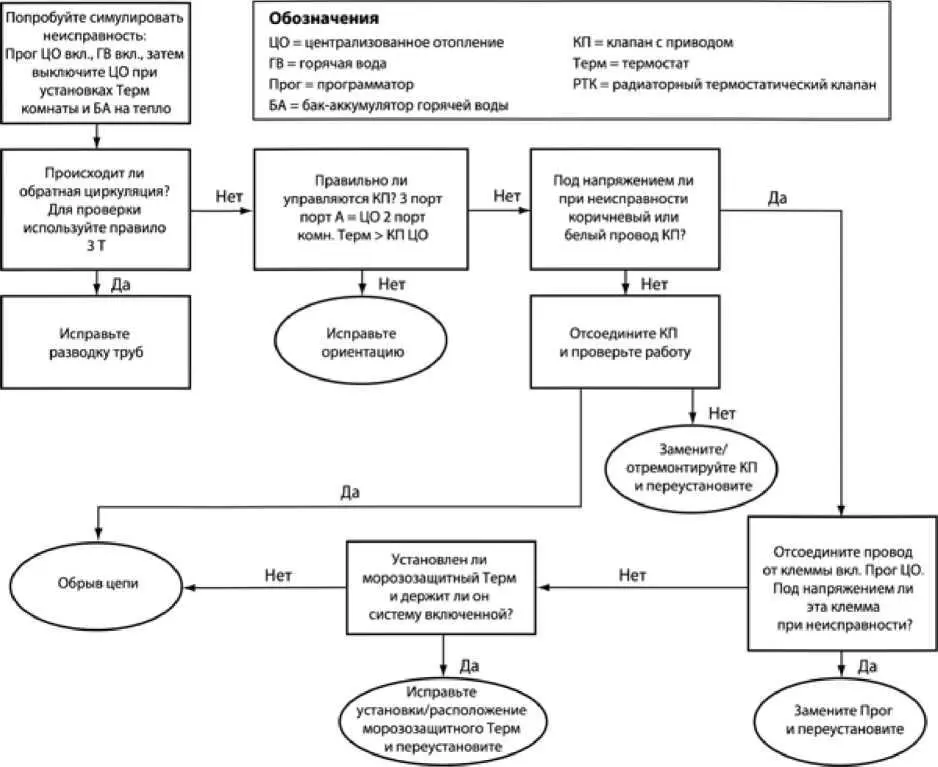

Рис. 8.10. Отопление есть, когда оно не требуется..

Даже если возможно определить неисправность по схемам на следующих страницах, может быть, и не стоит заниматься ремонтом самостоятельно. Однако диагностика очень часто бывает дорогой услугой от теплотехников, поэтому вы можете сэкономить приличную сумму.

Более подробный анализ неисправностей систем отопления и бойлеров, которые может определить, если уж не исправить, домашний мастер, можно найти в Интернете на специализированных сайтах на тему «Сделай сам».

На заметку

При сгибе трубы малого диаметра более чем на 100° используйте трубогиб, так как труба может легко получить излом.

Все, кто пробовал это сделать, знают, что, когда вы пытаетесь согнуть трубу, она как бы складывается и сламывается внутрь. Этого можно избежать, если через трубу пропустить специальную трубогибную пружину. Такие пружины есть в продаже, и они позволяют гнуть трубы без изломов. После изгиба трубы пружина просто вынимается из нее.

Есть два типа домашней сточной канализации — системы отвода загрязненных вод. Система отвода сточных вод из дома удаляет засоренные нечистотами воды из туалета, биде, ванны, раковины, мойки, посудомоечной машины и душа. Отвод поверхностных вод имеет дело с дождевой водой на вашем участке. В старых домах поверхностные воды часто заводятся в сточные воды дома. Но сточные воды дома никогда не направляются в дождевую канализацию.

Ключевой момент

Полный набор гибких стержней для прочистки канализации и защитную одежду можно брать напрокат.

Совет: подземные трубы

Все подземные канализационные трубы для отвода вод должны быть коричневого цвета, чтобы отличать их от других подземных труб.

Когда производится спуск воды в туалете или слив воды из раковины и т. и., она сначала проходит через «сифон», который обычно имеет форму положенной на бок «Р» или «8». Такой сифон (водяной затвор) удерживает воду в изгибе «Р» или «8». Под некоторыми раковинами или поддонами душа ставят специальные сифоны, которые внешне не имеют такой формы, но их внутренняя конструкция служит той же цели. Цель таких водяных затворов — не выпускать вредные газы из канализации. Вода, находящаяся в Ц-изгибе сифона, не выпускает эти газы.

Как видно на рис. 8.11, при смыве туалета вода и нечистоты из унитаза «проталкиваются» напором через изгиб в трубу, которая выводит их через стену здания в магистральный канализационный коллектор. Эта труба называется стояком хозяйственно-фекальной канализации с вентиляционной частью. «Вентиляционная часть» в названии говорит о том, что труба выполняет две функции: как выпуск отходов, так и вывод — при содействии водяного затвора — вредных/зловонных газов вверх за пределы крыши. Все водяные затворы работают по этому принципу.

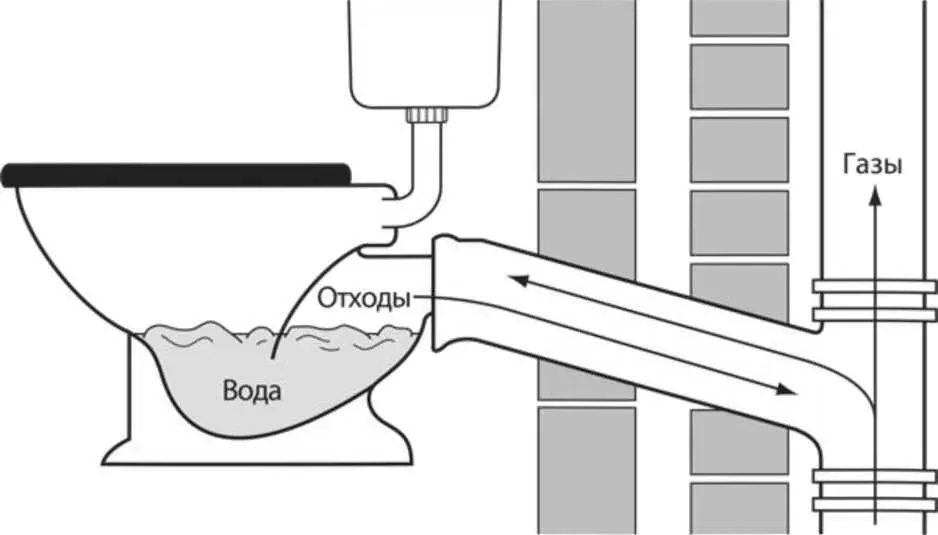

Рис. 8.11. Сантехника туалета.

Выпускные трубы туалета в доме выводят разные реально дурно пахнущие вещи! Эти запахи являются газами, и если им позволить как-то накапливаться под давлением, то это очень опасно. Поэтому газам нужно дать выход. Главная труба в туалете называется стояком хозяйственно-фекальной канализации с вентиляционной частью (стояк). Она выводит сточные воды и позволяет газам уходить выше всех окон вашего дома.

Когда стоки покинули ваш дом, они попадают в смотровой колодец, где могут подсоединяться другие трубы. Эти трубы могут выходить из других стоков вашего дома или из других соседних домов. Смотровые колодцы (камеры) устраиваются там, где соединяются две или более труб, а также где одна труба меняет направление. Это делается потому, что именно в этих местах наиболее вероятны засоры. Смотровые люки обеспечивают доступ к камере.
