7. Сделайте выпуклые филенки. При данной конструкции филенок это задача для циркулярки. В собранной тумбочке выпуклая часть филенок расположена ниже поверхности рамы на 3 мм. Для обеспечения этого угол скоса филенок должен быть маленьким, меньше, чем тот, который дает типичная фигрейная фреза. Задняя поверхность филенки тоже имеет выпуклость, хотя и совсем маленькую, чтобы филенка входила в паз в деталях рамы.

Полное объяснение того, как делать выпуклые филенки, дано в Подсказках по теме «Выпуклые филенки».

Когда после склейки панелей клей затвердел, счистите его выдавленные и засохшие излишки и зашлифуйте филенки. Установите продольный упор на расстоянии 48 мм (1·⅞ дюйма) от внешней стороны диска и высоту диска 2 мм (1/16 дюйма) для вырезания заплечика. Этот рез определяет приподнятую поверхность филенки и создает ободок вокруг нее. Сделайте такие резы с передней стороны всех филенок.

Пригонка филенок к пазам

Для обеспечения должной пригонки филенок к пазам сделайте несколько тестовых резов на обрезках материала филенок.

Перед выполнением лицевых скосов «запечатлейте» эту окончательную настройку на паре обрезков со скосом. Сохраните их для проверки настройки тыльных скосов филенок. Когда вы будете переходить к настройке вырезания тыльных скосов — изменять наклон диска и положение упора, — используйте эти обрезки для проверки настройки. Подрежьте первый из них и проверьте пригонку к пазу в перекладинах. Если она идеальна, вырезайте сами филенки. Если пригонка слишком плотная или свободная, отрегулируйте настройку, а затем сделайте пробный проход на втором обрезке и проверьте его пригонку к пазу. Продолжайте регулировку и тестирование, пока не получите идеальную пригонку.

Прикрепите к продольному упору опорную панель и отрегулируйте ее положение для вырезания скоса, как указано в Подсказках . Параметры высоты диска и его наклона для вырезания лицевого и тыльного скосов см. в чертеже Деталь выпуклой филенки на рисунке Филенчатая конструкция . Вырежьте все лицевые скосы, затем перенастройте оснастку и вырежьте скосы с обратной стороны филенок.

Шлифовкой уберите следы пиления.

8. Соберите тумбочку. Делайте это поэтапно, начиная с задней и передней части. Соедините задние опоры, задние перекладины и заднюю стенку без клея, чтобы проверить пригонку всех деталей. Если не все нормально, то сделайте необходимое, чтобы все стало в порядке. Затем склейте детали.

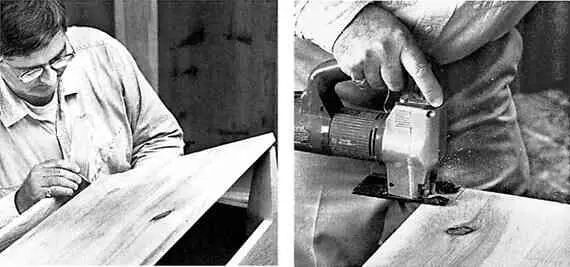

Вы можете разметить вырезы в днище под опоры, но более точно пригнать их по месту. Приложите одну длинную кромку днища к опорам (слева) . Разметьте эту кромку у каждой опоры. Сдвиньте панель и сделайте то же с торцевой кромкой. Снова сдвиньте панель и разметьте вторую длинную кромку. Последний раз сдвинув панель, можете размечать вторую торцевую кромку. Продлите метки по угольнику, а затем сделайте вырезы электролобзиком или ножовкой с обушком (справа).

Закрепите каждое шиповое соединение одним штифтом. Просверлите отверстие диаметром 6 мм (¼ дюйма) и глубиной 19 мм (¾ дюйма) через грань опоры в соединение. Оно должно находиться на расстоянии примерно 10 мм (⅜ дюйма) от заплечика и в середине шипа.

Для изготовления штифта отрежьте рейку квадратного сечения 6×6 мм (¼ × ¼ дюйма) и нарежьте ее на отрезки длиной 25 мм (1 дюйм). Срежьте небольшое сужение на одном из концов штифта, нанесите на него капельку клея и забейте в отверстие. Повторите процесс для всех соединений. После высыхания клея штифты можно срезать заподлицо.

Повторите весь процесс для сборки передней части тумбочки. Соедините передние опоры, перекладины, стойку и филенки. Закрепите все шиповые соединения штифтами.

Третья стадия заключается в соединении переднего и заднего сборочных узлов с помощью боковых перекладин и филенок. Проверьте пригонку всех деталей и соберите с клеем. Шиповые соединения закрепите штифтами.

9. Пригоните и установите днище. Нижняя панель уже должна быть склеена. Зашлифуйте ее. Затем обрежьте по окончательным размерам.

На ее углах придется сделать вырезы под опоры. Для лучшей пригонки приложите днище к опорам, как показано на верхнем левом фото, и карандашом или ножом разметьте вырезы по опорам. Сделайте вырезы.

Днище крепится гвоздями. Положив корпус на заднюю панель, установите днище на место, так чтобы оно было вровень с кромками нижних перекладин. Просверлите направляющие отверстия и забейте штампованные финишные гвозди 51 мм (6d) через нижние перекладины в днище. (Переверните тумбочку и прибейте днище к верхним перекладинам.) Заглубите и зашпаклюйте шляпки.

1. Сделайте шипы на крышке. Панель крышки должна быть склеена из узких досок. Ее размеры приведены в Спецификации. Советы по сплачиванию досок в панели даны в Подсказках на тему «Склейка панелей».

После снятия зажимов, очистки засохшего выдавленного клея и шлифования вырежьте шипы, соединяющие крышку и раскладку. Положение и размеры шипов показаны на рисунке Крепление раскладки в чертежах Проекции . Грани шипов в виде фальцев на торцах крышки вырезайте на циркулярке с пазорезным диском или фрезером с пазовой фрезой. Отход между тремя отдельными шипами выберите выкружной пилой или электролобзиком, и при необходимости подчистите стамеской или напильником.

2. Сделайте раскладку крышки. Разрежьте материал на три болванки по размерам Спецификации, но длину сделайте на десяток сантиметров (дюймов) больше. Перед фрезерованием профиля на болванках сделайте на двух из них гнезда для торцевых шипов крышки. Для разметки гнезд приложите болванку к торцам шипов и обведите их. (Держите болванку так, чтобы оба ее конца выступали за края крышки, а не только тот, который будет срезаться на ус.) Отфрезеруйте гнезда погружным фрезером с прямой фрезой. Заготовку фиксируйте в таком же приспособлении, которое использовалось для вырезания гнезд в опорах. Стамеской сделайте торцы гнезд прямоугольными.

Когда пригонка шипов и гнезд будет удовлетворительной, можно фрезеровать профиль. Лучше всего это делать на фрезерном столе. Верхнюю кромку раскладки режьте калевочной фрезой 16 мм (⅝ дюйма). Затем сформируйте нижнюю кромку фрезой 4 мм с профилем «каблучок».

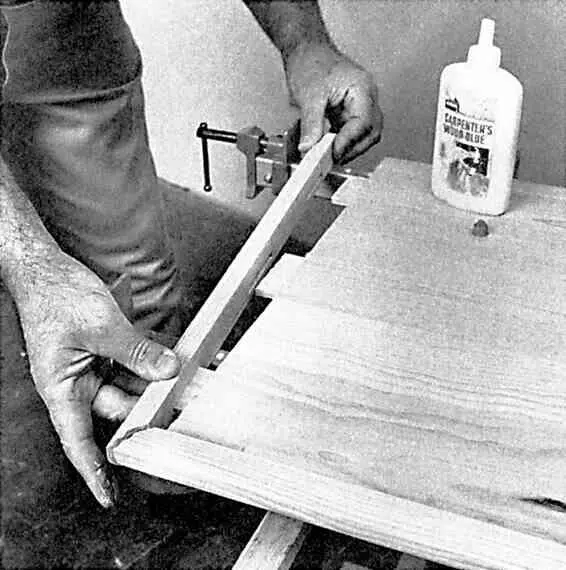

Раскладки по бокам крышки служат еще и наконечниками, сохраняющими плоскостность крышки. Они устанавливаются на шиповых соединениях, как здесь показано. Приклеивая раскладки, наносите клей на скосы стыков на ус, чтобы оно не вскрылось, и на шипы. Но не наносите клей там, где продольное волокно раскладок стыкуется с торцевым волокном досок крышки.
