Толщина филенок составляет 22 мм (⅞ дюйма). Для изготовления этих двух элементов распилите или отстрогайте материал 32 мм (5/4 дюйма). Советы по распиловке можно найти в Подсказках на тему «Продольная распиловка на циркулярке». Придав материалу нужную толщину, распилите его по требуемой длине в соответствии со Спецификацией.

При продольном отпиливании стоек для рам верхнего и нижнего модулей сделайте скосы под 20° у тех кромок, которые примыкают к боковинам.

4. Сделайте выпуклые филенки. Филенки делаются выпуклыми на циркулярке, а затем вырезается гребень на всех четырех кромках. Этот гребень входит в паз, который вы вырежете в стойках и перекладинах. Это будет удерживать филенки на месте, давая им в то же время достаточно пространства на естественную деформацию древесины — расширение и сжатие при изменениях влажности.

Хитрый способ выполнения скоса

Ни у одной циркулярки шпиндель не наклоняется больше чем на 45°, что требуется для задней стенки углового буфета, а значит, скос и не может быть выполнен, если доска лежит пластью на столе циркулярки.

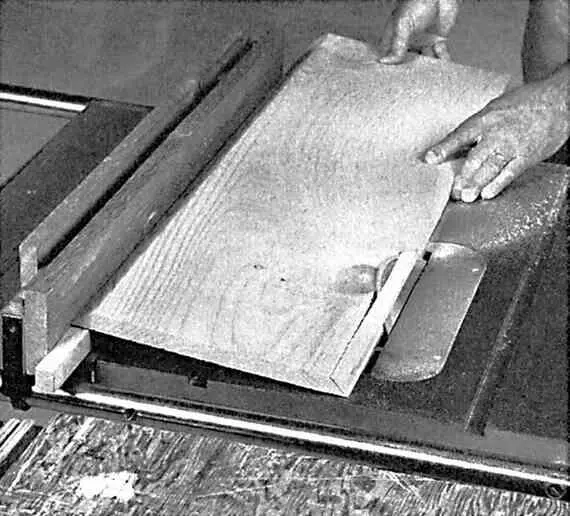

Попробуйте вот это! Вместо того чтобы подавать заготовку, поставив ее на кромку и прижимая к упору, держите доску на столе плашмя. Просто приподнимите немного одну кромку, как показано на фото, подложив под нее рядом с упором обрезок рейки. Рейка толщиной 25 мм (1 дюйм) приподнимает заготовку достаточно, чтобы дать вам нужный угол в 51° при наклоне диска 45°.

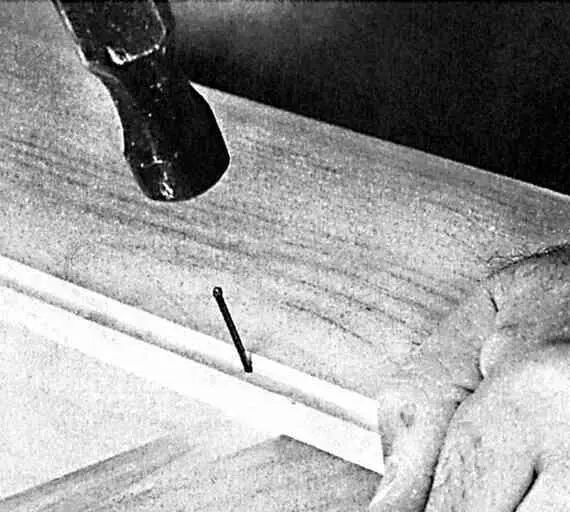

Прибивание гребня доски

радиционная техника крепления панелей с соединением досок в паз и гребень заключается в прибивании досок финишными гвоздями 2,3×51 мм (6d) через заплечик около гребня. Затем вы устанавливаете следующую доску на свое место и также прибиваете ее финишными гвоздями через кромку с гребнем. Используйте этот метод для крепления задних досок. Первую и последнюю доски придется крепить, конечно, через пласть. Последняя доска, которая устанавливается на каждом краю задней стенки, должна иметь скос по кромке, как показано на видах в разрезе.

Скос, окружающий выпуклость филенки, имеет ширину 16 мм (⅝ дюйма). Разметьте скос на одной кромке обрезка материала для филенок и используйте ее для выставления угла диска циркулярки.

Гребень можно вырезать на фрезерном столе фрезером с прямой фрезой. Выставьте фрезу и упор так, чтобы получить фальц размером 6×10 мм (¼ × ⅜ дюйма) по периметру задней стороны филенок. Переустановите фрезу и упор для вырезания такого же фальца вокруг скошенной лицевой стороны.

5. Вырежьте соединения. Детали фронтальной рамы соединяются шипом в гнездо. Как отмечалось ранее, филенки свободно устанавливаются в пазы, вырезанные в стойках, ящичных перекладинах и стойках ящиков.

Наиболее методичный подход заключается в вырезании сначала всех гнезд, а затем всех пазов. В конце вырежьте все шипы.

Прежде чем начать, пометьте все детали так, чтобы потом их не перепутать.

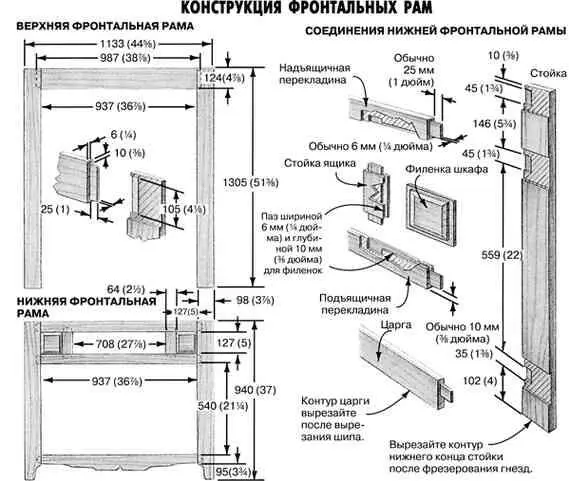

Изучите чертеж Конструкция фронтальной рамы в отношении размеров и расположения различных гнезд. Хотя у гнезд длина разная, у всех ширина равна 6 мм (¼ дюйма), а глубина 25 мм (1 дюйм). Все можно отфрезеровать погружным фрезером с угловым упором и самодельным шаблоном, показанным в Подсказках на тему «Вырезание шиповых соединений»

Пазы для филенок шкафа можно отфрезеровать фрезером с прямой фрезой и фрезерным столом. Глубина пазов равна 10 мм (⅜ дюйма). На стойках пазы проходят между гнездами ящичных перекладин. На перекладинах ящика пазы идут от гнезд до концов перекладин. На стойках ящиков — от конца до конца. Вырежьте пазы.

Шипы вырезаются на циркулярке с помощью пазорезного шаблона, показанного в Подсказках на тему шиповых соединений. Отдельные шипы подрежьте до ширины, указанной на рисунке Конструкция фронтальной рамы. Напильником скруглите кромки шипов для их пригонки к гнездам.

Зашлифуйте детали рамы.

6. Вырежьте контур царги. Увеличьте образцы, показанные на рисунке Образцы и профили для царги и нижних концов стоек. Перенесите контуры на соответствующие детали и вырежьте как можно ближе линиям электролобзиком. Кромки зашлифуйте.

7. Соберите фронтальные рамы. Перед склеиванием фронтальных рам соберите рамы «насухую», чтобы убедиться в точности пригонки.

Соберите фронтальную раму верхнего шкафа. При фиксировании ее зажимами убедитесь, что была соблюдена — и сохраняется — прямоугольность конструкции.

Затем соберите ящичные перекладины и стойки ящика. При нанесении клея будьте осторожны, следите, чтобы он не попал в пазы для филенок шкафа.

Установите эти филенки на место, затем установите на место стойку. Приклейте царгу к этой стойке, затем добавьте вторую стойку. Зафиксируйте эту сборку зажимами, снова проверяя угольником перпендикулярность.

Мокрой тряпкой удалите выдавленный клей как можно быстрее, чтобы не ждать, пока он засохнет. После демонтажа зажимов слегка зашлифуйте фронтальные рамы.

8. Соберите нижний шкаф. Шкафы собираются в основном на штампованных финишных гвоздях 2,3×51 мм (6d). Спереди буфета гвозди утапливаются и зашпаклевываются. (Для штампованных гвоздей неплохо просверлить направляющие отверстия, чтобы не расколоть древесину.)

Полки вверху и внизу сделаны из материала 32 мм (5/4 дюйма). Располагайте полки аккуратно. Верхняя полка (это полка из материала 32 мм (5/4 дюйма) с упорной накладкой) должна выступать на 6 мм (¼ дюйма) над верхними кромками задней стенки и фронтальной рамы. Верхний шкаф, у которого нет днища, ставится по периметру верхней полки нижнего шкафа и стоит без дополнительного крепежа. Аналогично, нижняя полка должна выступать примерно на 6 мм (¼ дюйма) над верхней кромкой царги — так она будет служить нижним притворным ограничителем дверок нижнего шкафа.

Начинайте сборку нижнего шкафа с прибивания центральной задней доски к полкам. Вначале вам может потребоваться помощь ассистента. Он может удерживать полки, пока вы располагаете доску и забиваете гвозди. После сборки этих деталей можно положить модуль задней стороной вниз и установить фронтальную раму. Затем устанавливаются боковины. В заключение вы переворачиваете модуль и прибиваете шпунтованные доски задней стенки.
