Прежде чем прибивать фронтальную раму, тщательно выровняйте ее по месту. Убедитесь в прямоугольности конструкции. Хотя клей не обязателен для большей части собираемых деталей, важно нанести его на скосы соединяемых кромок стоек и боковин. Плотно прижмите зажимами боковины к стойкам в процессе прибивания боковин к полкам.

9. Соберите верхний шкаф. Процесс во многом повторяет сборку нижнего модуля. У верхнего модуля нет днища; нижняя полка расположена на 318 мм (12·½ дюйма) выше низа стоек. Верхние кромки всех задних досок расположены заподлицо с верхней полкой, но фронтальная рама возвышается над ней на 35 мм (1·⅜ дюйма), как показано на рисунке Разрез по вертикали . Полки располагайте как можно точнее, поскольку предполагается, что они должны быть выровнены со средниками остекленных дверок. Неровность испортит внешний вид.

Прибейте центральную заднюю доску к полкам. Положите сборку задней стороной вниз и прикрепите фронтальную раму. Забивайте гвозди через раму в полки, заглубите шляпки и зашпаклюйте отверстия. Приклейте боковины к кромкам стоек и также сбейте их. Переверните модуль и прикрепите оставшиеся задние доски.

10. Вырежьте и установите верхнюю доску. Это декоративная, не структурная, крышка буфета. Она прибивается к верхним кромкам фронтальной рамы и боковин, а к ней — а также к шкафу — прибивается раскладка карниза. Разметка этой части показана на рисунке Вид сверху . Разметьте и вырежьте верхнюю доску.

Для установки верхней доски расположите ее, как показано на рисунке Вид сверху, и забейте гвозди через нее в кромки фронтальной рамы и боковин.

11. Сделайте раскладку карниза. Раскладка карниза — замечательно простой декоративный элемент. Это одна из немногих раскладок, которую вы будете делать на циркулярке с простым штатным пильным диском. Никаких специальных режущих органов — всего лишь пильный диск.

Профиль представляет собой вогнутую выкружку (желобок) глубиной 8 мм (5/16 дюйма) между двумя плоскостями шириной 38 мм (1·½ дюйма) и 35 мм (1·⅜ дюйма). На нижней кромке имеется маленький «уголок», который отдаляет кромку примерно на 3 мм (⅛ дюйма) от корпуса, создавая «линию тени», подчеркивающую карниз.

Изготовление раскладки — простая операция из трех этапов. Начните с вырезания выкружки на доске шириной 129 мм (5·(1/16) дюйма). Подсказки на тему «Выкружка на циркулярке» показывают последовательность процесса. Когда выкружка вырезана до нужной глубины и ширины, сделайте на верхней кромке скос 45°, как показано на рисунке Детали раскладки карниза . Переустановите упор и сделайте на нижней кромке фаску одновременно с «уголком». Скребком или шкуркой удалите все следы пилы.

12. Установите раскладку карниза. Для начала прибейте между крышкой и корпусом проставку треугольного сечения. У нее должны быть две грани шириной 67 мм (2·⅝ дюйма) и одна шириной 94 мм (3·(11/16) дюйма). Убедитесь, что брусок проставки обеспечивает надежное крепление раскладки и при этом ее плотное примыкание как к крышке, так и к корпусу. В положительном случае прибейте несколько отрезков этой проставки на свои места — устанавливать единые бруски нет необходимости.

Перед креплением самой раскладки прочитайте «Фокус — в скосе». Там вы найдете советы, как на циркулярке резать скосы для соединений на ус.

Фокус — в скосе

Хитрость в установке раскладки карниза заключается в правильном вырезании скосов для соединений на ус. Делайте эти срезы на циркулярке, используя угловой упор для направления раскладки. Обязательно всегда помещайте заготовку на угловой упор так, как она будет устанавливаться — но «вверх ногами». То есть держите раскладку на упоре под тем углом, под которым она будет установлена. Скос, который примыкает к шкафу, прижимайте к упору, а скос, который примыкает к крышке, прижимайте к столу.

Обратите внимание, что раскладка карниза углового буфета так велика, что вам придется прикрепить к угловому упору высокую накладку, чтобы раскладка имела должную опору, как показано на фото. Возможно, у вашей циркулярки не хватит величины пропила, чтобы полностью пропилить раскладку. Сделайте максимально возможный пропил циркуляркой, а закончите его ручной ножовкой.

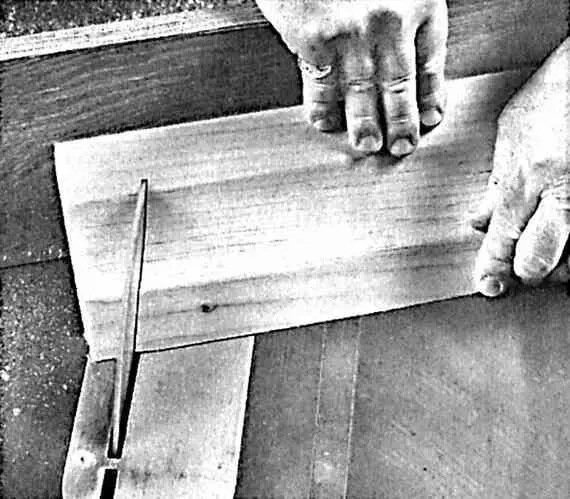

Поверните головку углового упора на 20° от перпендикуляра. Обратите внимание, что поворот может быть и вправо и влево от метки 90°. Для таких внешних углов всегда поворачивайте головку упора от диска. Для первого реза поместите упор в прорезь слева от диска. Поместите заготовку к упору и плотно прижмите, чтобы она не съехала. Срежьте первый скос.

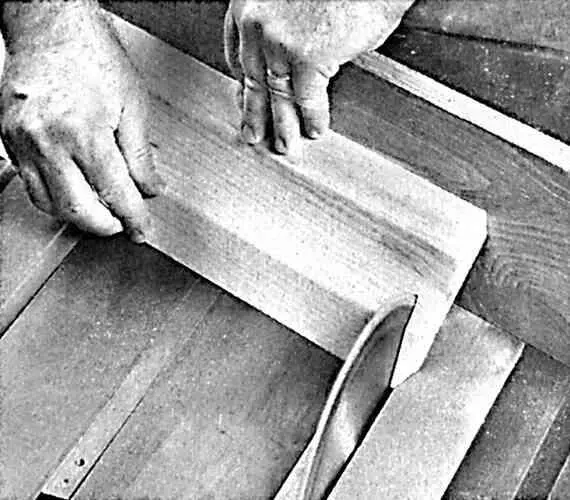

Второй рез делает скос примыкающей раскладки. Переведите упор в прорезь справа и поверните головку от диска, установив ее на 20° от перпендикуляра. Сделайте рез скоса. Приложите обе раскладки к шкафу и проверьте пригонку соединения на ус.

Отрежьте три куска раскладки. Длина этих отрезков указана в Спецификации с большими припусками. Вы будете их подрезать в процессе срезания скосов на ус и установки.

Начните с левой стороны буфета. Сделайте скосы на боковой раскладке и на одном конце передней раскладки карниза. Проверьте пригонку соединения на ус. При удовлетворяющем вас результате установите боковой отрезок. О длине не беспокойтесь — можно ее срезать заподлицо с задней стенкой шкафа после прибивания. Выровняйте нижний угол скоса с передней кромкой шкафа. Гвозди забивайте через раскладку в шкаф.

Теперь приложите переднюю раскладку по месту и разметьте ее длину. Срежьте скос. Нанесите клей на поверхности скосов и присоедините переднюю раскладку к боковой. Прибейте ее. Затем прикрепите правый отрезок боковой раскладки к шкафу, разметив и обрезав его конец, как в случае с левой боковой раскладкой. Прибейте.

13. Сделайте срединные раскладки. Срединные раскладки проходят от боковины до боковины вдоль середины буфета чуть выше и ниже выдвижного ящика. Нижняя раскладка чисто декоративная, однако верхняя скрывает стык между нижним и верхним модулями буфета и фиксирует верхний модуль между собой и выступающей верхней полкой.

При правильном выборе фрезы — конусная фреза для прямого скоса филенок — эти раскладки вырезаются без труда. Чтобы получить правильную ширину реза, направляйте рез с помощью упора фрезерного стола. Используйте фрезу для получения фаски на кромках раскладки, оставляя гребень шириной 6 мм (¼ дюйма). Шкуркой завалите ребра по бокам, а затем окончательно зашлифуйте раскладку.
