1. Вырежьте детали. Размеры даны в Спецификации. Как и у нижних дверок, детали рамы имеют толщину 22 мм (⅞ дюйма), поэтому их нужно выпилить (или выстрогать) из материала 32 мм (5/4 дюйма).

2. Вырежьте профили на перекладинах, стойках и средниках. Здесь это просто скос. Возьмите небольшую коническую фрезу для скосов выпуклых филенок — мы использовали фрезер со столом и фрезу № 85583M фирмы Bosch .

Отрегулируйте упор так, чтобы получить ширину реза 11 мм (7/16 дюйма). Отфрезеруйте профиль на одной кромке каждой перекладины и каждой стойки и на обеих кромках средников. Рез можно делать от конца до конца. Вам нужен ободок 2 мм (1/16 дюйма) между скосом и плоскостью около стекла.

3. Сделайте фальцы на перекладинах, стойках и средниках. Для завершения профилирования отфрезеруйте фальцы для стекла. Их ширина и глубина составляют 6 мм (¼ дюйма). На перекладинах и стойках делайте фальцы на одной кромке, от конца до конца. На средниках фальцы делаются на двух кромках и тоже от конца до конца.

4. Вырежьте гнезда и шипы. Для соединения перекладин и стоек шипом в гнездо заплечики шипов должны пригоняться под профиль стоек или профиль должен быть срезан там, где перекладина примыкает к стойке. Здесь легче сделать второй вариант.

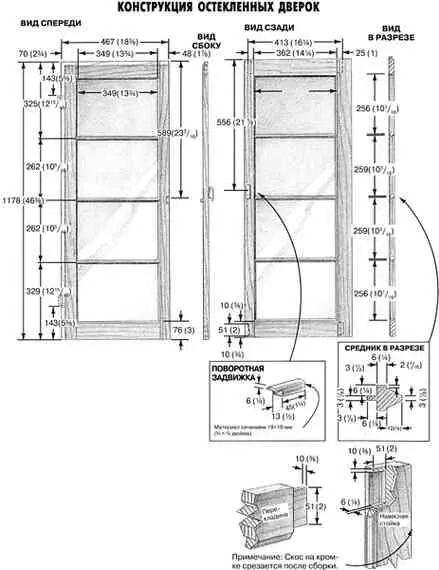

Сначала профрезеруйте гнезда. Сделайте их глубину 32 мм (1·¼ дюйма); после срезания профиля их глубина составит 25 мм (1 дюйм). Определите, где перекладины будут пересекаться со стойками, и ножовкой с обушком сделайте скос только на декоративном профиле. Затем срежьте соответствующий скос декоративного профиля на конце перекладины, как показано на рисунке Конструкция остекленных дверок .

Шипы вырезаются на циркулярке обычным способом, но тут потребуется дополнительная операция. Шипы должны быть длиной 25 мм (1 дюйм). Сделайте на перекладинах резы заплечиков. Затем сделайте скосы на декоративном профиле. Это можно сделать, наклонив диск на 45° и направляя заготовку по угловому упору. Сделайте резы граней шипа и в заключение подрежьте верхние и нижние кромки и скруглите шипы под форму гнезд.

5. Соберите дверки. Перед сборкой вам надо пригнать концы средников. Так как здесь нет шипа, вокруг которого работать, и поскольку средники такие тонкие, это сделать нетрудно. Проблема в том, чтобы получить точную пригонку и не сделать слишком короткой ни одну деталь.

Базовый рез сделайте выкружной пилой и маленьким напильником подровняйте его насколько необходимо. Пригоните один конец каждого средника. Соберите перекладины со стойками и отмерьте и разметьте нужные длины всех средников. Разметьте и обрежьте средники по длине, пригоняя их вторые концы.

По окончании все должно соединяться легко и точно. Склейте дверки.

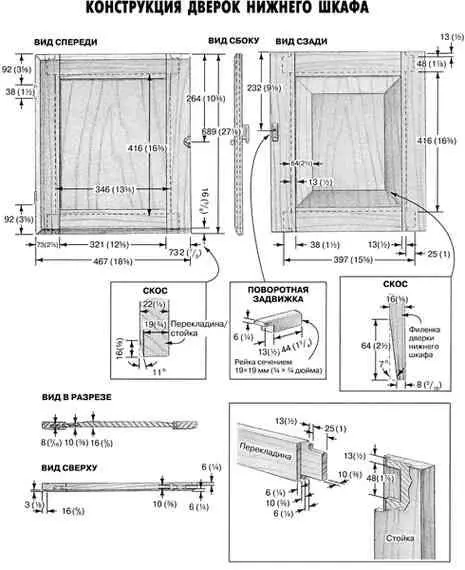

После снятия с дверок зажимов, срежьте скосы на навесных стойках и верхних перекладинах (на нижних перекладинах и притворных стойках скосы НЕ делаются). Скосы те же самые, что и на нижних дверках.

6. Навесьте дверки. Обеспечьте зазоры по периметру дверок в дверном проеме размером примерно 2 мм (1/16 дюйма). Для получения нужного зазора при необходимости подстрогайте дверки.

Петли на остекленных дверках карточные, но ставятся они без зарезки — на поверхности. Их легко устанавливать, если положить шкаф задней стенкой вниз и подклинить дверки в требуемом положении. Уложите петли на дверки, выровняйте их, затем просверлите направляющие отверстия и закрепите шурупами.

Запор закрепите, как показано на Виде спереди на рисунке Конструкция остекленных дверок . Сделайте и установите такую же поворотную задвижку, как на левой дверке нижнего шкафа.

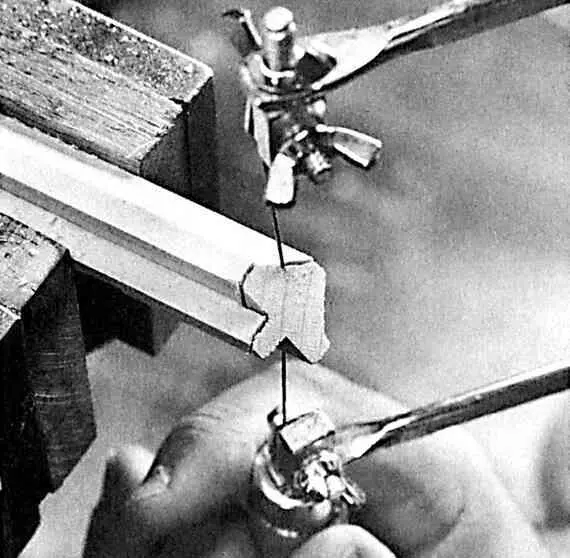

Пригонка средника в принципе проста, но может потребовать некоторой практики. Сделайте скос на одном конце средника. Держа выкружную пилу (или лобзик, как показано здесь) под прямым углом к продольной оси заготовки, режьте вдоль ребра между профилированной поверхностью и скошенной поверхностью. Если вы удержитесь на ребре — а это сделать довольно трудно, — то вы получите идеальную пригонку. Если вы недостаточно хорошо видите это ребро, то затемните его, натерев боком карандашного грифеля.

Оригинальный буфет был покрашен внутри и снаружи красно-коричневой молочной краской. Наша репродукция снаружи голубая, а внутри почти белая. Мы использовали обычную латексную краску, придав ей нужный нам оттенок.

Если хотите, повторите оригинал. Возможно, у вас есть собственные мысли о внешнем виде. Советы по различным видам отделки можно найти в Подсказках на тему «Отделка в стиле кантри».

После отделки установите в верхние дверки стекла. Закрепите все стекла оконными штифтами и заделайте соответствующей замазкой.

Сельские столяры, которые делали представленные в этой коллекции оригиналы, вырезали профиль выкружки ручными рубанками. Некоторые современные мастера делают это таким же способом, однако обычно сделать это легче, если использовать для этой работы циркулярку или фрезер.

Для выполнения этого с помощью фрезера — исключительно со столом — вам понадобится одна из двух или трех различных фрез, спроектированных специально для этих целей. Фрезы оставляют гладкую поверхность, практически не нуждающуюся в шлифовке, но выбор размеров ограничен.

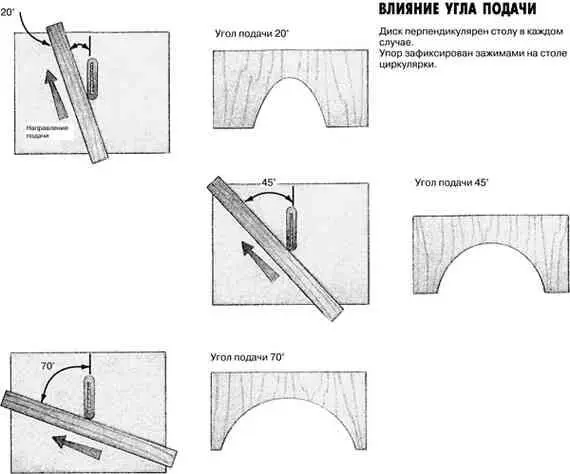

Выкружка в нашей репродукции вырезалась на циркулярке. Это представляется самым простым и универсальным способом. Вам не нужен специальный режущий орган — работу выполнит стандартный диск для продольного пиления (или универсальный). Для вырезания выкружки вы просто подаете заготовку поперек диска под углом где-то между 0° и 90°. Как показано на рисунке, этот прием дает множество разнообразных вариантов профиля выкружки. А если вы примените диск с уменьшенным диаметром — скажем, 184 мм (7·¼ дюйма), — то можно получить дополнительные варианты профиля.

Вырезать выкружку циркуляркой просто, как раз-два-три. Устанавливается простой диск для продольного пиления или универсальный диск. Со стола циркулярки убираются оба упора — как продольный, так и угловой.
