В качестве упоров требуется два отрезка древесины лиственных пород длиной с диагональ стола циркулярки. Вам нужны зажимы с большим вылетом губок, чтобы закрепить эти упоры на столе. Вам нужна параллельная линейка, которую сможете сделать сами (см. «Параллельная линейка»), чтобы устанавливать упоры под требуемым углом. Наконец вам понадобится пара толкателей по типу толкателей для фуговального станка.

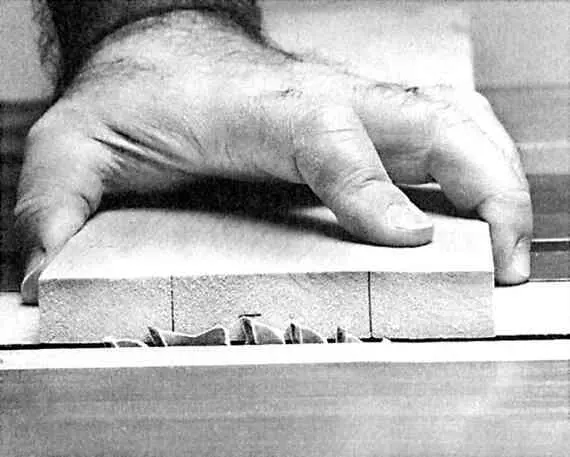

1. Установите высоту диска. Начертите примерный профиль выкружки на торце 60-сантиметрового (2 фута) отрезка материала для деталей. Это будет ваша пробная деталь. Положите ее на стол циркулярки, как показано на фото Шаг 1 и отрегулируйте высоту диска, выровняв кончик самого высокого зуба с самой глубокой точкой профиля.

Шаг 1

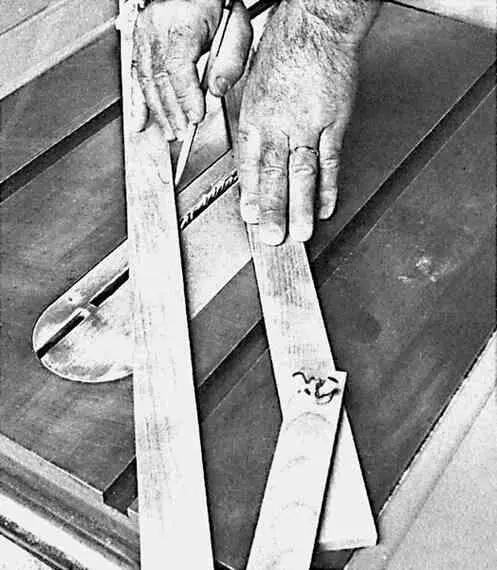

2. Выберите угол упора. Отрегулируйте сделанную вами параллельную линейку по ширине требуемой выкружки. Поместите параллельную линейку на стол циркулярки, раздвинув ее, как показано на фото Шаг 2, и вращайте ее по дуге вокруг диска. Вам нужно такое положение, когда обе линейки касаются диска одновременно. При этом полезно рукой крутить диск, чтобы убедиться, что зубья чуть касаются линейки как с «входной» стороны диска, так и с «выходной» его стороны.

Кода нужный угол найден, начертите на столе циркулярки линии по внутренним кромкам каждой линейки. Если карандашные линии не видны, воспользуйтесь восковым карандашом. Если вы делаете выкружку от конца до конца, то это будут линии, по которым вы выровняете ваши упоры.

Шаг 2

3. Сместите линии разметки для установки упоров. В большинстве случаев нужно несколько сместить упоры, чтобы между ними поместилась заготовка, которая шире, чем собственно выкружка.

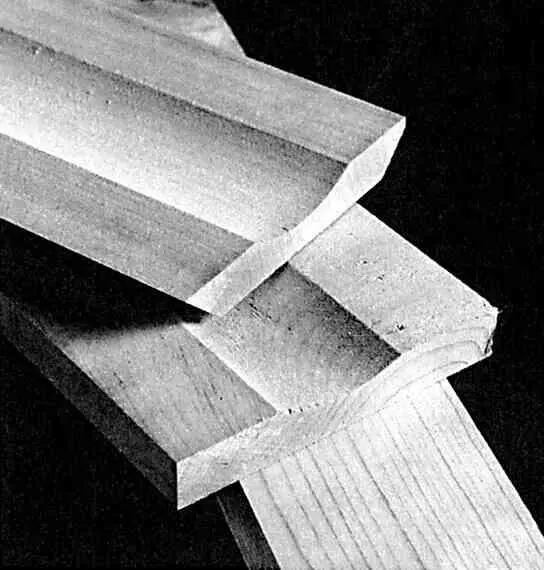

Угловой буфет — хороший пример. Материал для раскладок карниза имеет ширину более 125 мм (5 дюймов), а ширина выкружки всего 56 мм (2·(3/16)дюйма). С одной стороны от нее остается «плечо» шириной 38 мм (1·½ дюйма), а с другой — 35 мм (1·⅜ дюйма). Необходимо сместить линии разметки, чтобы знать, где расположить упор.

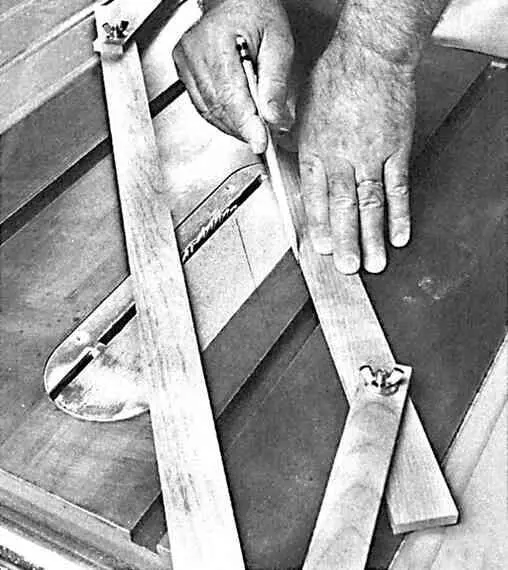

Для их смещения перенастройте параллельную линейку, добавив ширину одного плеча профиля. Выровняйте одну из линеек по линии разметки с выходной стороны диска. Начертив линию по внутренней кромке второй линейки, вы получите линию упора с входной стороны диска — на подающей стороне стола.

Шаг 3

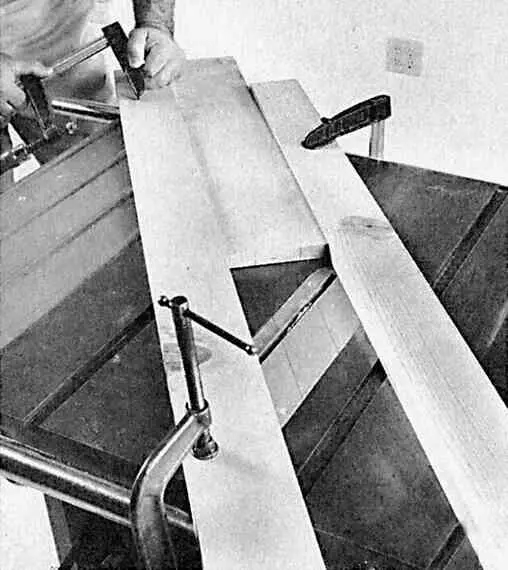

4. Зафиксируйте упор на столе циркулярки. Установите на линию первую доску упора и надежно зафиксируйте ее на столе с помощью зажимов. Приложите пробную заготовку к упору непосредственно над диском. Второй упор установите вплотную к пробной детали, как показано на фото Шаг 4, и зафиксируйте его на столе. Убедитесь, что установленные зажимы не будут мешать движению заготовки. Поперемещайте пробную заготовку между упорами, чтобы убедиться, что она движется свободно, но без болтанки.

(Ну, хорошо. Вы можете делать рез и с одним упором, но при условии, что он находится с входной стороны пильного диска. В противном случае диск будет оттягивать заготовку от упора, и даже может бросить заготовку вам в лицо! Гораздо безопаснее пользоваться двумя упорами, как я показал здесь.)

Теперь вы готовы резать.

Шаг 4

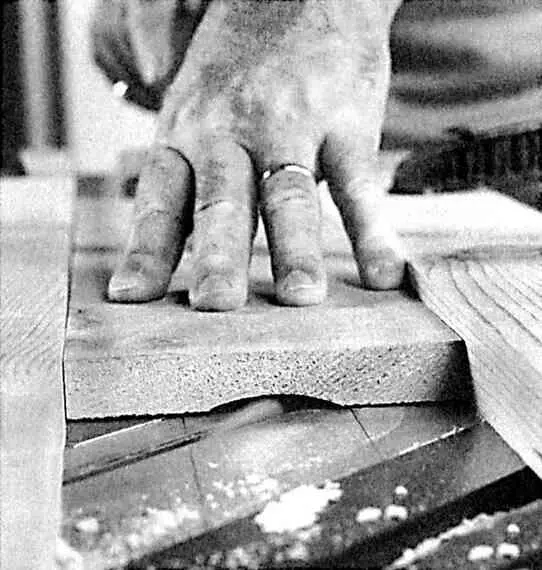

5. Вырежьте выкружку. Даже если это ваша циркулярка, на которой вы привыкли делать резы одним динамичным движением, вырезать выкружку следует медленно. Делается множество проходов, которые, понемногу выбирая материал, формируют профиль.

Поднимите диск, так чтобы он выступал над столом на 3 мм (⅛ дюйма) — не более того! — и сделайте первый рез. Для подачи заготовки пользуйтесь толкателями, как при работе на фуговальном станке, если они у вас есть. Хотя одновременно с подачей заготовки вам необходимо осуществлять нажим на нее вниз, нельзя держать руки на заготовке непосредственно над диском. (Вы не делаете этого при фуговании доски, не делайте этого и здесь.)

Опасность недостаточного давления вниз и излишне агрессивного реза — диск поднят слишком высоко — в том, что заготовка будет «взбираться» на диск. Это условие образования отдачи. Зубья захватят деталь и бросят ее в вас. Поэтому будьте весьма разумными при резах и не ослабляйте давление вниз.

После первого прохода поднимите диск еще на 3 мм (⅛ дюйма) и сделайте еще проход. Снова и снова повторяйте процесс, пока не доберетесь почти до окончательной глубины выкружки. Для последнего прохода увеличьте высоту диска только на 1,5 мм (1/16 дюйма). Это даст более гладкую поверхность и тем самым уменьшит объем шлифования, которое вы должны сделать.

Шаг 5

6. Зашлифуйте выкружку. Она определенно потребует шлифовки. Если вы сможете найти криволинейную циклю, то сможете быстрее убрать следы пиления.

Шаг 6

Одним из важных измерительно-разметочных инструментов, которые вам нужны при выполнении выкружки на циркулярке, является параллельная линейка. Ее легко сделать самому. Вам потребуется только четыре рейки из лиственных пород четыре винта/болта с четырьмя шайбами и гайками-барашками.

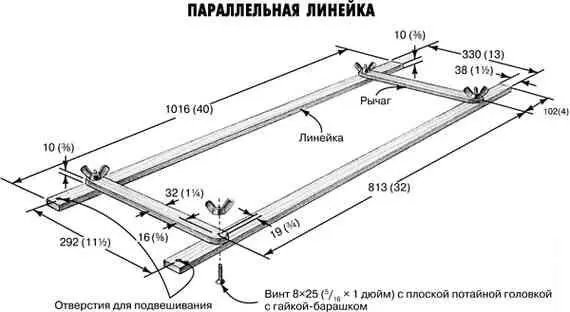

1. Нарежьте детали по размерам. Вырежьте детали по размерам, указанным на рисунке Параллельная линейка . Используйте стабильную прямослойную древесину лиственных пород, чтобы линейка оставалась прямой и точной.

2. Просверлите отверстия. Самым ответственным процессом в изготовлении параллельной линейки является сверление отверстий под винты. Для того чтобы приспособление работало должным образом, расстояния между отверстиями на каждом рычаге должны быть одинаковыми. На каждой линейке расстояния между отверстиями и внешней (направляющей) кромкой также должны быть идентичными.

Сначала, перед сверлением, скрепите каждую пару деталей вместе клейкой лентой или зажимами лицом к лицу. Затем закрепите зажимами упор на столе вашего сверлильного станка на подходящем расстоянии от сверла. Это разместит отверстия на равных расстояниях от одной кромки.
