Для получения наилучшего результата используйте бездефектную древесину. В целях безопасности берите болванки как можно большей толщины. Вырезав профиль, продольно отрежьте от болванки собственно раскладку требуемой толщины 13 мм (½ дюйма). При этой операции держите сторону с профилем с внешней стороны диска циркулярки.

14. Установите срединные раскладки. Срединные раскладки просто прибиваются к корпусу штампованными гвоздями без шляпки (не обычными проволочными гвоздями).

Сделайте пригонку и скосы нижней срединной раскладки и прибейте ее на место, как показано на рисунке Вид спереди . Верхнюю раскладку расположите так, чтобы она вместе с верхней полкой образовала желоб, в который встанет верхний модуль. При пригонке этой раскладки разметьте проем для дверок и срежьте верхний скос, оставив центральный гребень и нижний скос. Установите нижнюю раскладку так, чтобы кромка ее подрезанного участка была вровень с верхом нижней фронтальной рамы.

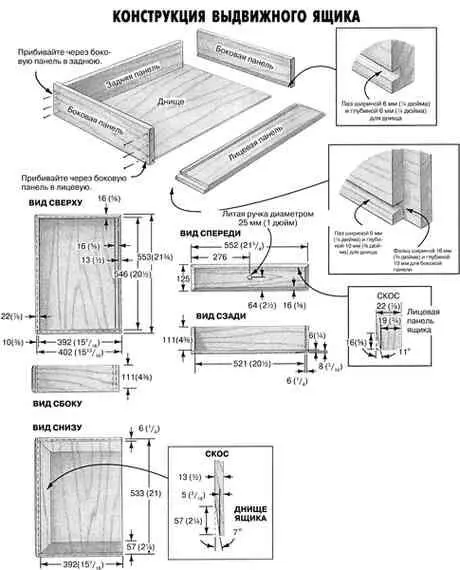

1. Вырежьте опоры ящика. Изготовление выдвижного ящика начинается с его опор. Опоры состоят из направляющих и боковых упоров и проходят от фронтальной рамы до задней стенки. Вырежьте направляющие и упоры в соответствии с размерами, указанными в Спецификации.

2. Установите опоры. Приклейте упоры к направляющим, как показано на рисунке опор ящика ( Горизонтальный разрез на уровне выдвижного ящика ). Уточните расстояние от фронтальной рамы до задней стенки шкафа, затем обрежьте опоры по нужной длине, одновременно сделав на концах скосы. Прибейте; гвозди забивайте через фронтальную раму и заднюю стенку в опоры. Обеспечьте выровненность и перпендикулярность по отношению к фасаду шкафа.

3. Вырежьте детали ящика. Размеры даны в Спецификации. Лицевая панель делается из материала толщиной 22 мм (⅞ дюйма), боковые и задняя панели из материала толщиной 16 мм (⅝ дюйма), а днище из материала 13 мм (½ дюйма). Если у вас есть рейсмусовый станок, то вы можете легко прострогать материал до таких толщин. Если рейсмуса нет, то можно использовать метод распиловки, описанный в Подсказках на тему «Продольная распиловка на циркулярке».

Склейте панель днища.

4. Соберите ящик. Скос по периметру лицевой панели выполните на циркулярке. Процесс в точности повторяет изготовление выпуклых филенок, а советы по этому вопросу можно найти в Подсказках на тему «Выпуклые филенки». Разметьте нужный скос на боковом торце лицевой панели и используйте разметку для настройки диска циркулярки, как показано в этих советах.

Переустановите диск и упор для выполнения скоса на днище. Поскольку ширина скоса больше, то вам придется поднять диск. Упор должен быть ближе к диску, так чтобы рез сужал днище от полной толщины до 5 мм (3/16 дюйма).

Соединения просты. В лицевой и боковых панелях вырежьте паз под днище. В боковых панелях его глубина составляет 6 мм (¼ дюйма), а в передней нужно сделать глубину 10 мм (⅜ дюйма). В лицевой панели сделайте фальцы для боковых панелей. У них должна быть ширина 16 мм (⅝ дюйма), а глубина 10 мм (⅜ дюйма).

Соберите ящик с помощью штампованных финишных гвоздей 1,8×38 мм (4d). Установите ручку.

5. Пригоните ящик к шкафу. После сборки ящика пригоните его к шкафу. При необходимости подстрогайте поверхности ящика, чтобы получить удовлетворяющую вас пригонку.

1. Вырежьте детали. Размеры даны в Спецификации. Как и в случае с выдвижным ящиком, ни одна из деталей дверок не имеет толщину 19 мм (¾ дюйма). Толщина деталей рамы составляет 22 мм (⅞ дюйма), так что они должны выпиливаться (или выстругиваться) из материала 32 мм (5/4 дюйма). Филенки дверок должны склеиваться из заготовок толщиной 16 мм (⅝ дюйма), выпиленных (или выструганных) из материала толщиной 25 мм (1-by).

2. Вырежьте пазы в перекладинах и стойках. Филенка «плавает» в пазах шириной 10 мм (⅜ дюйма) и глубиной 13 мм (½ дюйма) в перекладинах и стойках. Вырезайте пазы на циркулярке с пазорезным наборным диском или фрезером со столом и прямой фрезой. Паз центрируется на кромке материала.

3. Вырежьте гнезда и шипы. Гнезда можно фрезеровать с тем же шаблоном, что использовался для гнезд фронтальных рам. Вам понадобится прямая фреза 10 мм (⅜ дюйма).

Шипы вырезайте на циркулярке, используя ваш шипорезный шаблон. После формирования шипов ножовкой с обушком вырежьте плечики шипов. Углы шипов скруглите напильником, чтобы шипы подошли к фрезерованным гнездам.

4. Сделайте филенки. После склеивания панелей и обрезания их по размеру, вам останется только вырезать выпуклость. Скосы по периметру выпуклой части имеют ширину примерно 64 мм (2·½ дюйма). Между ними и выпуклой плоскостью нет заметной границы. Из-за ширины и отсутствия пограничного ободка легче всего делать скосы на циркулярке.

Расположите продольный упор так, чтобы диск наклонялся от него. Поднимите диск как можно выше и наклоните его. Установите упор так, чтобы на поверхности стола отстоял от внутренней поверхности диска на 8 мм (5/16 дюйма). Такая установка должна обеспечить требуемый скос.

Циклей или шкуркой удалите все следы пиления.

5. Соберите дверки. Для пробы соберите дверки без клея. При необходимости сделайте исправления пригонки соединений и поправки прямоугольности рамы. Окончательно зашлифуйте все детали. Затем склейте сборку. Шипы вклейте в гнезда, но не вклеивайте филенки в пазы — они должны иметь некоторую свободу для естественных деформаций.

После демонтажа зажимов вырежьте скосы на навесных стойках и обеих перекладинах (притворная стойка НЕ имеет скосов). Это такие же скосы, что и скосы на лицевой панели выдвижного ящика и филенок шкафа.

6. Навесьте дверки. Первым делом убедитесь, что они хорошо пригнаны к дверному проему. По периметру дверки должен быть зазор около 3 мм (1/16 дюйма). При необходимости прострогайте кромки дверок, чтобы получить нужный зазор.

Петли устанавливаются в зарезки (углубления) как на дверках, так и на фронтальной раме. Стамеской сделайте зарезки и установите петли.

Запор установите, как показано на Виде спереди на рисунке Конструкция дверки нижнего шкафа . Для того чтобы дверки оставались запертыми, нужно установить на внутренней стороне левой дверки поворотную задвижку. Повернутая вниз, она входит в вырезанный в средней полке паз и удерживает левую дверку. Запор на правой дверке фиксирует ее относительно левой, и обе дверки оказываются запертыми. Ножовкой с обушком выпилите на конце задвижки вырез, затем напильником и шкуркой скруглите углы. Просверлите направляющее отверстие и установите поворотную задвижку с помощью шурупа с круглой головкой для дерева 4,2×38 мм (#8 × 1·½ дюйма).
