Что же такое оказалось у нас? Подделка? Изделие учебной мастерской в средней школе?

Нет, это не подделка. Если вы намерены подделать антиквариат, то вы сделаете копию предмета стоимостью 10 000 или 100 000 долларов. Чтобы попасть на этот рынок, он должен иметь оригинальную отделку. Гардероб же, как он ни хорош, не попадает в стотысячную нишу, даже если он имел бы оригинальную отделку.

И все же о старинности говорят все детали ручной работы: выструганные крюки-вешалки, конструкция на нагелях, вырезанные вручную ласточкины хвосты и шиповые соединения. Но вряд ли тот, кто делает такую утилитарную вещь, как эта, будет тратить на нее столько ручного труда. За уплаченную Джеффом цену столяр не получил бы и копеечного дохода, если его целью была подделка. У него была другая цель. И именно это заставило нас считать этот гардероб амишским изделием.

Определение «амишский» трудно объяснить в одном-двух предложениях. Амиши (аманиты) — члены религиозной меннонитской секты, которая появилась в Соединенных Штатах в 1700-х годах, спасаясь от преследований в Германии. Они известны своей простой одеждой (и своими пышно разноцветными лоскутными одеялами), своими лошадьми и легкими экипажами, своим отказом от многих современных предметов культуры и техники. Они живут вне общественной системы образовательных школ, игнорируют правительство и отказываются от системы социальной защиты. Среди своих они все еще говорят на диалекте верхнегерманского языка. Все, что они представляют собой и делают, проистекает из их собственного толкования Библии.

И они — главная туристская достопримечательность графства Ланкастер, штат Пенсильвания.

Многие, очень многие вещи амиши делают по-стародавнему. А еще больше — посредством причудливой смеси старого и нового. Столярное дело относится к этой сфере «старое-новое», и я думаю, что этот гардероб и есть один из ее продуктов. Хотя он никоим образом не новый, тем не менее, он новее, чем мы, редакторы, хотели его считать на первый взгляд.

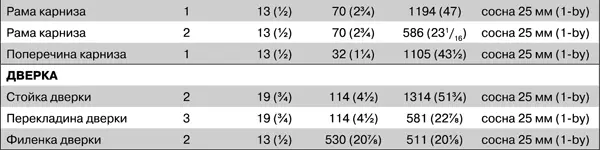

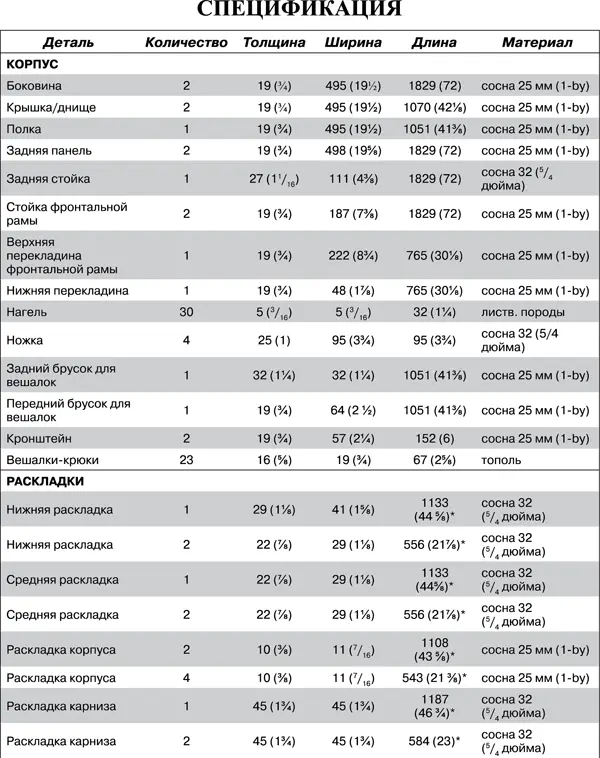

1. Склейте панели корпуса. В корпусе семь панелей, которые нужно склеить из узких досок. Это крышка, днище, полка, две боковины и две задние панели (филенки). Их окончательные размеры приведены в Спецификации.

Сначала сделайте эти панели. Порядок склейки по кромке дан в Подсказках на тему «Склейка панелей».

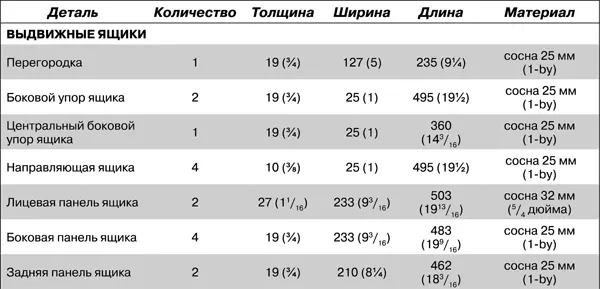

2. Вырежьте остальные детали корпуса. Задняя стойка вырезается из материала 32 мм (5/4 дюйма), перекладины и стойки фронтальной рамы из материала 25 мм (1-by). Хотя интуитивно вам может казаться, что направляющие и боковые упоры выдвижных ящиков не относятся к деталям корпуса, сейчас самое время их вырезать. Размеры даны в Спецификации.

3. Вырежьте соединения в боковинах. У оригинала крышка, боковины и днище соединены шипами ласточкин хвост. Полка, похоже, была просто опущена на место и закреплена деревянными нагелями.

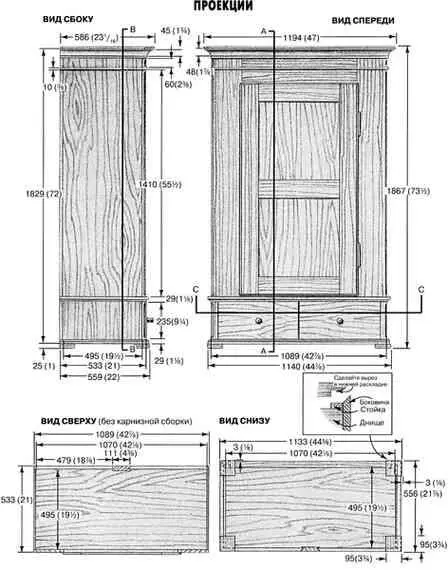

Я решил использовать соединения в фальц вместо ласточкина хвоста, как показано на фрагменте Разрез по B-B рисунка Проекции . Фальцы можно вырезать на циркулярке с помощью наборного пазорезного диска, но я полагаю, что легче — при размерах боковин — сделать это фрезером. Направляйте фрезер с помощью таврового угольника или бокового упора, используя прямую фрезу 19 мм (¾ дюйма).

4. Вырежьте соединения задней стенки. Задняя стенка состоит из двух задних панелей и задней стойки. Панели крепятся к стойке врезкой шпунтом, и эта сборка накладывается на корпус, образованный крышкой, днищем и боковинами. Поскольку стойка толще панелей, то в крышке, днище и полке должны быть соответствующие вырезы под нее.

Начните с вырезания паза шириной и глубиной 10 мм (⅜ дюйма) в каждой кромке стойки. Пазы должны быть отцентрированы на кромке.

Эту операцию можно делать фрезером со столом, на пазодолбежном станке или на циркулярке с пазорезным диском.

Затем сделайте фальцы на панелях — на одной кромке каждой. Размеры фальца: 10×10 мм (⅜ × ⅜ дюйма). Если потребуется пригнать шип к пазу, сделайте его чуть глубже.

Последним шагом в изготовлении соединений задней стенки будут вырезы в крышке, днище и полке для задней стойки. Разметьте их и вырежьте электролобзиком.

5. Соберите корпус и заднюю стенку. Соедините крышку, днище и боковины с помощью клея и гвоздей 51 мм (6d). (Хотя оригинал, видимо, собран на деревянных нагелях, использовать гвозди гораздо проще, и они не заметны после отделки.) Во время забивания гвоздей вы можете использовать угловые зажимы.

Приклейте заднюю стойку к кромкам вырезов под нее в крышке и днище. Затем забейте по паре штампованных гвоздей 64 мм (8d) через каждый конец в корпус. После этого установите на место панели и прибейте их к корпусу штампованными финишными гвоздями 51 мм (6d).

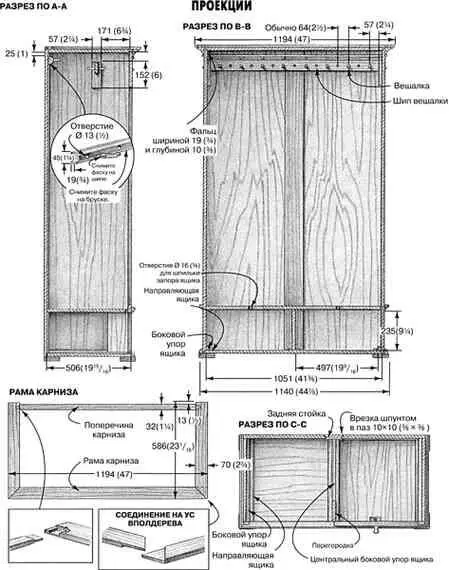

6. Установите направляющие и полку ящика. Штампованными финишными гвоздями 48 мм (4d) прикрепите направляющие и боковые упоры. Расположите их, как показано на фрагменте Разрез по B-B и C–C рисунка Проекции .

Положив корпус на заднюю сторону, расположите и смонтируйте полку. Зафиксируйте ее угловыми зажимами и прибейте штампованными финишными гвоздями 51 мм (6d) через боковины. Установите на место перегородку и закрепите ее гвоздями, забитыми через полку и днище. Поднимите корпус с задней стороны и забейте 3–5 гвоздей через сборку задней стенки в полку.

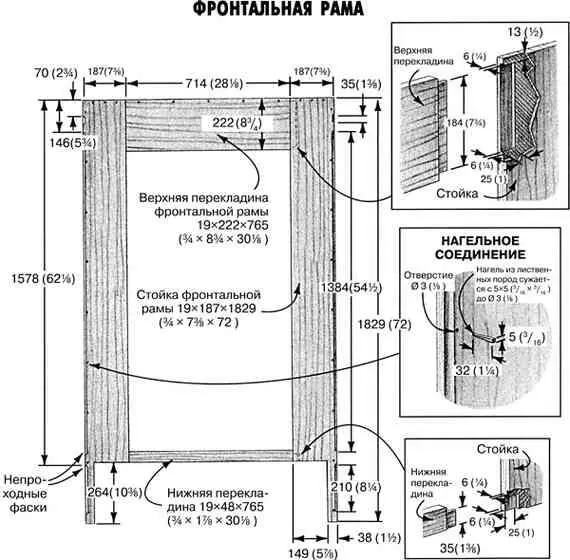

7. Вырежьте соединения фронтальной рамы. Детали фронтальной рамы крепятся шиповыми соединениями. Общие рекомендации по вырезанию таких соединений можно найти в Подсказках на тему «Вырезание шиповых соединений». Размеры для различных соединений показаны на рисунке Фронтальная рама .

Для фрезерования гнезд закрепите заготовку в приспособлении, показанном в Подсказках .
