Шипы вырезайте на циркулярке с помощью шаблона для шипов, который показан в Подсказках . Вырежьте шипы соответствующих размеров, затем напильником скруглите углы для пригонки к фрезерованным гнездам.

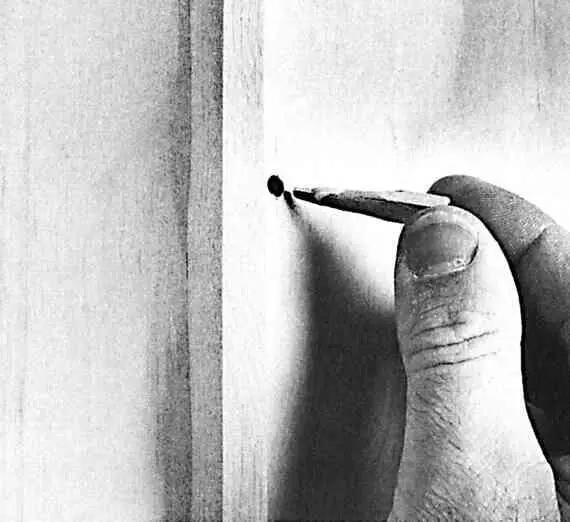

Вот как должен выглядеть нагель для фронтальной рамы. Распилите материал прямоугольного сечения на болванки, затем ножом сострогайте утоньшение к одному концу. Нанесите на суженную часть капельку клея и вставьте нагель в отверстие. Несколькими ударами молотка забейте его на место.

8. Сделайте фаски и вырезы на стойках фронтальной рамы. Стойки фронтальной рамы украшены тремя непроходными фасками. Их можно вырезать стандартной конусной фрезой 45°. Глубину реза установите так, чтобы фаска получилась шириной примерно 10 мм (⅜ дюйма). Начальные точки и длины фасок см. на рисунке Фронтальная рама . Разметьте и отфрезеруйте фаски.

Кроме того, на стойках сделаны вырезы под выдвижные ящики. Разметьте эти вырезы и вырежьте электролобзиком.

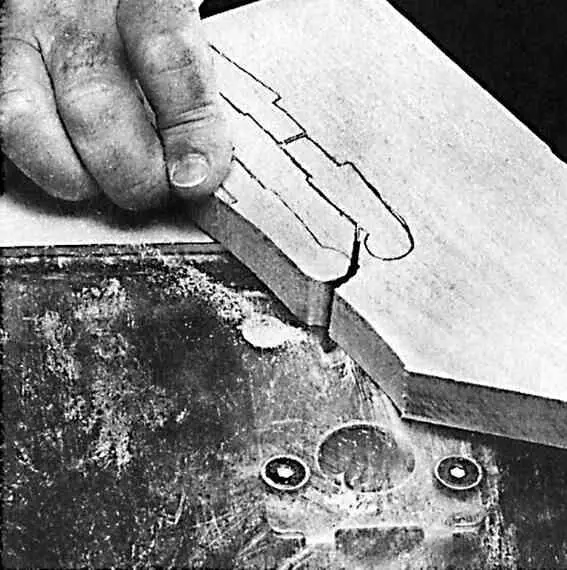

Вырезать крюки-вешалки, держа электролобзик в руках, гораздо труднее, чем делать это, закрепив его на столе для фрезера. Просто привинтите установочную плату фрезера к опорной плате электролобзика и смонтируйте его на вашем фрезерном столе. По трафарету разметьте вешалки шипом к шипу, как здесь показано, и вырежьте их.

9. Соберите и установите фронтальную раму. Нанесите на шиповые соединения клей, соберите перекладины и стойки и зажмите сборку до высыхания клея.

Положите корпус на заднюю сторону. После демонтажа зажимов с фронтальной рамы нанесите клей на кромки корпуса и положите на него фронтальную раму. Зафиксируйте реечными или трубными зажимами. Разметьте положение отверстий для нагелей. Размещайте их на расстоянии примерно 10 мм (⅜ дюйма) от кромок. На стойках они располагаются на расстоянии примерно 50 мм (2 дюйма) от верха и низа и с интервалом примерно 216 мм (8·½ дюйма), их точные места и количество не критичны. Поскольку карнизная раскладка закроет верхнюю кромку фронтальной рамы, я здесь использовал гвозди 51 мм (6d). Под нагели просверлите отверстия диаметром 3 мм (⅛ дюйма) с глубиной около 35 мм (1·⅜ дюйма).

Затем выстругайте несколько нагелей. Приготовьте рейки сечением 5×5 мм (3/16 × 3/16 дюйма) и нарежьте из них куски длиной 32 мм (1·¼ дюйма). Сострогайте их, как показано на фрагменте Нагельное соединение рисунка Фронтальная рама , делая сужение от полного квадратного сечения до круглого с диаметром 3 мм (⅛ дюйма) или менее.

Когда нагели будут готовы (или по мере готовности каждого) забейте их в соответствующие отверстия. Наносите каплю клея на круглый конец, вставляйте в отверстие и затем подбивайте. Стамеской подрежьте каждый нагель заподлицо (или почти заподлицо).

10. Сделайте крюки-вешалки. Делайте вешалки из тополя, а не из сосны. Сосна довольно ломкая; мне представляется, что если слишком резко снимать повешенную на такой крюк одежду, то это может легко сломать его.

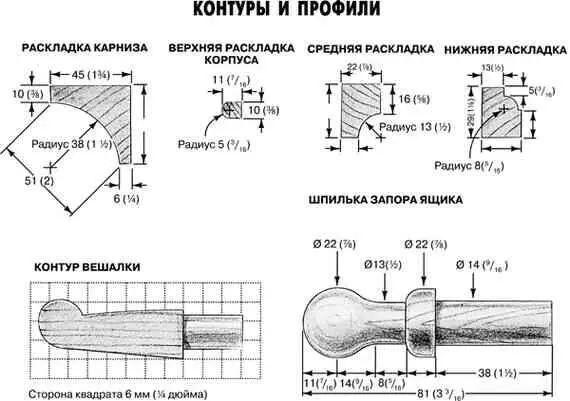

Контур вешалок показан на рисунке Контуры и профили . По рисунку сделайте трафарет, но он должен быть достаточно прочным, так как вам придется использовать его на 23 болванках.

Перенесите контур на болванки и вырежьте его. Это может оказаться не просто, если у вас нет выкружной лобзиковой или ленточной пилы. Попробуйте установить ваш электролобзик на фрезерном столе. (См. фото вверху.)

Когда черновые контуры вырезаны, скруглите и смягчите углы ножом, напильником или просто шкуркой. Для скругления шипов воспользуйтесь напильником или стамеской для приведения их к примерно круглому сечению.

11. Сделайте бруски для вешалок. Здесь два бруска для вешалок. Один крепится на задней стенке, примерно на 25 мм (1 дюйм) ниже крышки. Второй подвешивается между боковинами, примерно в середине между передней и задней частью шкафа и где-то на 57 мм (2·¼ дюйма) ниже крышки. Вырежьте бруски по размерам из Спецификации.

Приложите задний брусок к его месту в корпусе и перенесите на него положение задней стойки, чтобы сделать вырез под стойку.

Сделайте на этом бруске фаски, как показано на фрагменте Разрез по A-A рисунка Проекции .

Разметьте положение отверстий (в принципе, это круглые «гнезда») для круглых шипов вешалок (см. Разрез по B-B ). Просверлите отверстия диаметром 13 мм (½ дюйма).

Поочередно наносите клей на шипы вешалок и с усилием вставляйте их в отверстия в брусках. Не забывайте, что на переднем бруске направление вешалок чередуется. То есть в одну сторону бруска вы вставляете 8 вешалок — в два крайних отверстия и через одно отверстие между ними. Затем переворачиваете брусок и вставляете оставшиеся 7 вешалок с другой его стороны.

12. Установите бруски для вешалок. Сначала следует установить задний брусок. Он просто привинчивается к задней стенке (да, в оригинале использованы шурупы). Достаточно будет четырех шурупов для дерева 4,9×38 мм (#10 × 1·½ дюйма). Просверлите направляющие отверстия с зенковкой и затем ввинтите шурупы — по одному у каждого конца и два между ними с равномерными интервалами.

Передний брусок ставится в вырезы в двух кронштейнах, которые прибиваются к боковинам. Вырежьте кронштейны по размерам Спецификации, а затем сделайте в них вырезы под брусок для вешалок. Расположение кронштейнов показано на рисунке Разрез по A-A . Не забудьте, что вы не сможете сначала прибить кронштейны, а потом уложить на них брусок, поскольку они располагаются слишком близко к крышке.

У гардероба четыре типа различных раскладок. В самом низу по периметру проходит нижняя раскладка. Средняя раскладка находится на уровне нижней кромки перекладины дверного проема. Сверху есть две тонкие раскладки. И венчает шкаф карнизная раскладка (фактически отдельная съемная сборка).

Профили этих раскладок показаны на рисунке Контуры и профили .

1. Отфрезеруйте нижнюю раскладку. Сначала подготовьте материал. Боковые секции сделаны из материала 22×29 мм (⅞ × 1·⅛ дюйма), который легко получить распиловкой или строганием из материала 32 мм (5/4 дюйма), который обычно имеет толщину 27 мм (1·(1/16) дюйма). Но фронтальный отрезок должен быть сечением 29×41 мм (1·⅛ × 1·⅝ дюйма), поэтому его надо будет распилить из материала 38 мм (6/4 дюйма) или 51 мм (8/4 дюйма) либо склеить из материала 25 мм (1-by) или 32 мм (5/4 дюйма). В любом случае приготовьте материал с требуемыми размерами и нарежьте его длиннее сантиметров на 5 (пару дюймов), чем указано в Спецификации.
