Александр Герцен - Крепостной ансамбль Мангупа

Рис. 31. Укрепление А. XIV. Башня А. 4. План и фас. [263]

В компоновке ВЛО хорошо выражены иные принципы, нежели заложенные в ГЛО. В целом прямолинейность начертания линии В, за исключением участка, пересекающего истоки балки Табана-дере, говорит о новой системе организации флангового обстрела. Он обеспечивался теперь не тенальным расположением куртин, а башнями, расставленными с частотой, зависящей от степени вероятности удара неприятеля по тому или иному участку. Наиболее насыщен башнями северо-восточный фланг ВЛО: здесь на протяжении около 350 м почти равномерно расставлено шесть башен, [140] среднее расстояние между ними составляет 46 м. Юго-западный участок ВЛО протяженностью 270 м имеет только три башни, причем башня В.2 разрушена настолько, что определить ее местонахождение визуально сейчас очень трудно. О ее существовании можно судить по плану Мангупа, опубликованному А. Л. Бертье-Делагардом в 1918 г. (36, с. 10–11, рис. 2). Судя по нему, расстояние от башни В.2 до В.1 составляло около 95 м, а до В.3 — 118 м. Такая неравномерность в распределении башен находится в зависимости от защитных свойств рельефа (268, с. 240). Она хорошо прослеживается в ряде русских крепостей XIV–XV вв. (Изборск, Порхов); это, по мнению В. В. Косточкина, свидетельствует о делении обороны на <���активную> и <���пассивную>. Только широкое распространение в крепостной войне артиллерии со второй половины XV в. привело к более строгой ритмичности в расположении башен (135, с. 132–140), обеспечившей равномерное фланкирование участков (228, с. 182).

Как видно, центральный участок обороны Северного фронта, в особенности основание Чуфут-чеарган-буруна, считался в крепости самым опасным. Концентрация башен здесь показывает, что удар ожидался прежде всего из Лагерной балки, что подтвердили события 1475 г.

Конструктивно стены ВЛО резко отличаются от раннесредневековых. Кладка эмплектон с применением квадров ушла в прошлое. В XIV–XV вв. главный строительный материал — ломаный известняк, господствует иррегулярная бутовая кладка. Важно отметить, что нигде в сооружениях ВЛО, за исключением башни В.4, перестраивавшейся в турецкое время, не применялся тесаный камень; это указывает на то, что строительство их велось в период расцвета города, не имевшего руин. В кладке использовалось большое количество известкового раствора с просеянным песком. На этом же участке впервые было исследовано основание стены ВЛО и установлено, что при строительстве вначале был вырыт котлован глубиной около 1 м и шириной до 1,5 м, в него был уложен фундамент, заполнивший весь объем котлована, и на нем была возведена стена, толщиной 0,9 м. Несмотря на наличие фундамента, стена, стоявшая на культурном слое раннесредневекового времени, приобрела довольно значительный уклон в сторону ската Лагерной балки (рис. 32). Надо полагать, что куртины, стоящие на мысах, имели в качестве основания материковую скалу, залегающую там на глубине не более 0,5 м.

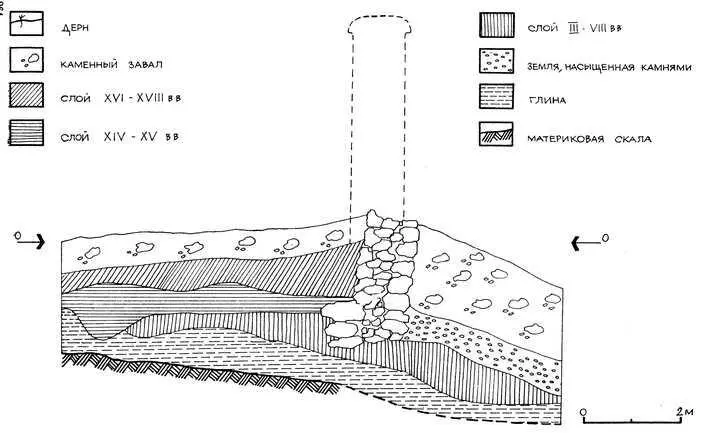

Рис. 32. ВЛО. Куртина 3. Раскоп в районе башни В.8 (верховье Лагерной балки). Стратиграфия. [264]

Возведение стен из необработанного или грубообработанного камня требовало введения в конструкцию деревянных продольных и поперечных связей, образовывавших жесткие пояса, разбивавшие кладку на ярусы высотой 1,5–2 м. Отверстия поперечных балок хорошо видны в стенах, во многих из них дерево неплохо сохранилось. Вероятно, концы балок когда-то выступали из тыльной плоскости стены, служа пальцами лесов, хорошо знакомых по древнерусской фортификации (Изборская крепость) (226, с. 178). Такая анкеровка стены предотвращала рассадку кладки до оптимальной степени отвердения строительного раствора, достижение которой требует десятков и даже сотен лет (108, с. 88).

О характере венчания стен ГЛО можно судить по участкам куртин А и Г, сохранившихся на полную высоту. Здесь хорошо видно, что верх стены с напуском в обе стороны покрыт кладкой из мелкого бута и щебня, образующей кордон для защиты сооружения от дождевой воды. Зубчатого венчания стены не имели. К XV в., как известно, все большее распространение в фортификации приобретал сплошной бруствер, что связывается обычно с появлением огнестрельного оружия, легко разбивавшего отдельно стоявшие мерлоны (155, с. 16; 221, с. 72). Защитники размещались на деревянном помосте, настланном на выступавшие из стены балки и; вероятно, поддерживавшемся деревянными столбами. Стрельба велась поверх бруствера, в фортификационной науке это называлось <���стрельба через банк> (286, с. 9–10).

Башни сооружались с особой тщательностью, о чем свидетельствует их сохранность. Углы их, в соответствии с требованиями Альберти, выкладывались из крупных грубооколотых камней, уложенных <���наподобие рук> (15, с. 83–84), то есть поочередно выступающих то в одну, то в другую сторону. По высоте башни незначительно превосходили примыкавшие к ним куртины, что, вероятно, отражало новые веяния в военно-инженерном деле, связанные с внедрением огнестрельного оружия (154, с. 111–112).

Все башни ВЛО имели открытую горжу. Хотя Альберти рекомендовал строить башни, закрытые с четырех сторон, однако допускал, что можно оставлять открытым тыл тех из них, захватив которые, противник мог вести [141] оттуда обстрел главной башни (цитадели) (15, с, 135). Нельзя также сбрасывать со счетов относительную дешевизну такой конструкции, а также возможность контроля и зрительной связи со всеми башнями из командного пункта крепости. Последнее обстоятельство, по нашему мнению, было в первую очередь учтено при создании комплекса ВЛО: наряду с укрепленным рубежом в него входил еще один важный элемент — так называемый дворец мангупских князей, расположенный в центральной части плато в 100 м к юго-востоку от большой базилики.

Исследования этого памятника были начаты в 1912 г. Р. X. Лепером (157, с. 73–79, 146–154); в самом их начале была обнаружена надпись на плите из местного известняка, к сожалению, от нее сохранилась лишь вторая половина текста. Из нее явствует, что в октябре 1425 (6934) г. на плато была возведена какая-то постройка вместе с дворцом. Раскопки этого памятника были продолжены в 1938 г. А. Л. Якобсоном. Исследователь реконструировал дворец как асимметричный ансамбль, на северной и южной периферии которого высились с одной стороны донжон, с другой — центральное двухэтажное здание. «К последнему примыкали одноэтажные, иными словами — пониженные, служебные помещения и хозяйственные пристройки, а к донжону — открытая галерея, объединявшая южную группу построек в единый архитектурный ансамбль» (292, с. 418).

В 1968 г. экспедицией УрГУ под руководством Е. Г. Сурова были проведены раскопки остатков башни, погибшей, как было установлено, в результате сильного пожара. Она была реконструирована как «прямоугольное, приближающееся к квадрату сооружение, вероятно, оштукатуренное снаружи. Доступ в нее мог быть со второго этажа — по съемной лестнице со второго яруса галереи. Башню украшала большая надпись, вставленная в южную стену и, возможно, мерлоны-карнизы… (вероятно, Е. Г. Суров подразумевал машикули. — А. Г.). Состояла башня из подполья и трех этажей… Перекрытием второго этажа служили плиты, опиравшиеся на балки… Над этим перекрытием, вероятно, возвышался барьер с мерлонами на высоту, способную защитить стражу, находившуюся на верхней площадке башни» (255, с. 97–98). Е. Г. Суров предложил реконструкцию дворца как замкнутого симметричного архитектурного комплекса (255, с. 98–99). Для проверки этой реконструкдии необходимы дальнейшие исследования. Работы Е. В. Веймарна, начавшиеся в 1974 г., к сожалению, не были продолжены.
