Autodesk - AutoCAD 2008. Руководство пользователя

Задает тип привязки для текущего видового экрана

SNAPUNIT

Задает интервал привязки для текущего видового экрана

TEMPOVERRIDES

Включает и отключает клавиши временной отмены

Утилиты

Нет

Ключевые слова для команд

Нет

Для точного построения объектов можно ограничить перемещение курсора горизонтальным и вертикальным направлениями.

При создании объектов режим "Орто" ограничивает перемещение курсора горизонтальным или вертикальным направлением. По мере перемещения курсора, резиновая линия следует за горизонтальной или вертикальной осью, в зависимости от того, что ближе к курсору.

Ориентация текущей пользовательской системы координат (ПСК) определяет горизонтальное и вертикальное направления. На 3D видах режим "Орто" дополнительно ограничивает возможности перемещения курсора направлениями вверх и вниз. В этом случае в подсказке об угле отображается +2 или -2.

СОВЕТ. Если включен режим "Орто", для создания ортогональных линий заданной длины или для перемещения объектов на заданные расстояния необходимо использовать прямую запись расстояния.

В любой момент режим "Орто" может быть отключен и включен вновь. Когда пользователь вводит координаты или указывает объектную привязку, "Орто" игнорируется. Для временного включения или отключения режима "Орто" нажмите и удерживайте клавишу временной отмены, SHIFT. Пока задействована клавиша временной отмены, метод "направление-расстояние" будет недоступен.

Подробнее о работе с направлениями, ориентированными под углом к горизонтальной или вертикальной оси, см. раздел Полярные отслеживание и привязка.

Если режим включен, то при определении горизонтального и вертикального направлений отдается предпочтение параметрам изометрической привязки над ПСК.

ПРИМЕЧАНИЕ. Режим ортогонального рисования не может использоваться совместно с режимом полярного отслеживания, поэтому при включении режима "Орто" полярное отслеживание автоматически отключается.

См. также:

■ Переопределение параметров объектной привязки

Для включения и отключения режима "Орто"

■ Нажмите кнопку "ОРТО" в строке состояния.

Для временного включения или отключения режима "Орто" нажмите и удерживайте клавишу SHIFT во время работы. Пока задействована клавиша временной отмены, метод "направление-расстояние" будет недоступен.

ПРИМЕЧАНИЕ. При включении режима "Орто" автоматически отключается полярное отслеживание.

ОРТО

Команды

ОРТО

Ограничивает перемещение курсора в вертикальном или горизонтальном направлении

Системные переменные

ORTHOMODE

Управляет перемещением курсора в перпендикулярном направлении

TEMPOVERRIDES

Включает и отключает клавиши временной отмены

Утилиты

Нет

Ключевые слова для команд

Нет

Полярное отслеживание ограничивает перемещение курсора направлением под заданным углом. Полярная привязка задает шаг перемещения курсора в заданном направлении.

Полярное отслеживание облегчает выбор точек, лежащих на воображаемых линиях под одним из заданных полярных углов. На 3D видах полярное отслеживание дополнительно обеспечивает траекторию выравнивания в направлениях вверх и вниз. В этом случае в подсказке отображается для угла значение +Z или -Z.

Углы в полярных координатах соотносятся с ориентацией текущей пользовательской системы координат (ПСК) и с параметром для условного обозначения базового угла на чертеже. Базовое направление угла задается в диалоговом окне "Единицы чертежа".

Для привязки к заданным интервалам вдоль траектории выравнивания можно воспользоваться полярной привязкой (PolarSnap™). На следующей иллюстрации приводится пример последовательного построения двух отрезков длиной по 2 единицы каждый: сначала строится горизонтальный отрезок от точки 1 к точке 2, а затем под углом 45 градусов строится второй отрезок к точке 3. Если, например, шаг углов полярного отслеживания равен 45 градусам, линии отслеживания и всплывающие подсказки отображаются под углами, кратными 45 градусам. Текущая линия полярного отслеживания (а также всплывающая подсказка) исчезает, если она оказывается вне прицела курсора.

Линия полярного отслеживания и всплывающая подсказка появляются, если прямая, мысленно проведенная через предыдущую указанную точку и курсор, проходит под углом, близким к одному из полярных углов отслеживания. По умолчанию шаг полярных углов равен 90 градусам. Линию полярного отслеживания и информацию, содержащуюся во всплывающей подсказке, можно использовать при построении объектов. Для нахождения точки пересечения линии полярного отслеживания с другими объектами удобно пользоваться режимами объектной привязки "Пересечение" и "Кажущееся пересечение".

ПРИМЕЧАНИЕ. Режим ортогонального рисования не может использоваться совместно с режимом полярного отслеживания, При включении режима "Орто" полярное отслеживание автоматически отключается. Аналогичным образом полярная привязка (PolarSnap) и привязка к сетке не могут быть включены одновременно. При включении режима полярной привязки отключается режим шаговой привязки к сетке.

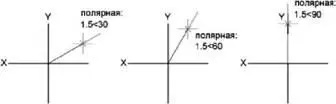

Полярное отслеживание может осуществляться под углами, кратными следующим стандартным значениям: 90, 45, 30, 22.5, 18, 15, 10 или 5 градусов. Кроме того, пользователь может определить другие значения углов. На следующей иллюстрации показаны некоторые из возможных линий полярного отслеживания при значении углового интервала 30 градусов.

Ориентация угла в 0 градусов зависит от угла, заданного в диалоговом окне "Единицы чертежа" (ЕДИНИЦЫ). Направление отсчета угла привязки (по часовой стрелке или против) также задается при настройке единиц измерения чертежа.

Режим полярного отслеживания можно временно включить или отключить с помощью клавиши отмены. Метод "направление-расстояние" будет недоступен, пока для полярного отслеживания задействована клавиша временной отмены.

Полярная привязка задает шаг перемещения курсора в заданном направлении. Например, при задании интервала длиной 4 единицы курсор будет позиционироваться в заданном направлении на расстояниях 0, 4, 8, 12, 16 единиц и т.д. При перемещении курсора появляются всплывающие подсказки для ближайшей точки полярной привязки. Для возможности точного указания точек в заданном направлении и на заданном расстоянии следует включить как режим полярного отслеживания, так и режим полярной привязки. Режим всех привязок и отслеживания можно временно отключить с помощью клавиши отмены.
