Autodesk - AutoCAD 2008. Руководство пользователя

Длина хорды определяет центральный угол дуги.

Если известны начальная и конечная точки, то можно воспользоваться методом "Начало, конец, направление" или "Начало, конец, радиус".

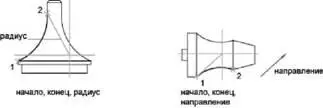

На чертеже слева показана дуга, построенная путем указания начальной точки, конечной точки и радиуса. Радиус задается с клавиатуры или путем перемещения курсора в требуемом направлении с последующим вводом точного значения расстояния.

На чертеже справа изображена дуга, построенная с помощью устройства указания путем задания начальной и конечной точек и направления касательной. Если курсор перемещается вверх от начальной и конечной точек, то строится вогнутая дуга, как показано в данном случае. При перемещении курсора вниз строится выпуклая дуга.

Сразу после завершения построения дуги можно приступить к созданию касательной к дуге в ее конечной точке, вызвав команду ОТРЕЗОК и нажав ENTER в ответ на запрос "Начальная точка". От пользователя в данном случае требуется только задать его длину.

Аналогично, после построения отрезка можно приступить к построению дуги, касательной к отрезку в его конечной точке, для чего нужно вызвать команду ДУГА и нажать ENTER в ответ на запрос "Начальная точка". От пользователя в данном случае требуется только задать конечную точку дуги.

Подобным образом можно строить последовательности дуг, соединенных между собой. Для построения соединенных дуг с помощью меню выберите меню Рисование Дуга→Продолжить. В данном случае смежные дуги имеют общую касательную в точке соединения. Последующие касательные дуги можно строить с помощью пункта "Продолжить" контекстного меню.

См. также:

■ Построение полилиний

■ Разрыв и соединение объектов

Для построения дуги по трем точкам

1. Выберите меню Рисование→Дуга→3 точки.

2. Укажите начальную точку.

3. Укажите промежуточную точку дуги.

4. Укажите конечную точку.

Рисование

ДУГА

Для построения дуги по началу центру и концу

1. Выберите меню "Рисование"→"Дуга"→"Начало, центр, конец".

2. Укажите начальную точку.

3. Укажите точку центра.

4. Укажите конечную точку.

Рисование

ДУГА

Для продолжения дуги касательным отрезком

1. Завершите построение дуги.

2. Выберите меню Рисование→Отрезок.

3. Нажмите ENTER на запрос указания первой точки.

4. Ввести длину отрезка и нажмите ENTER.

Рисование

ОТРЕЗОК

Для продолжения дуги касательной дугой

1. Завершить построение дуги.

2. Выберите меню Рисование→Дуга→Продолжить.

3. Укажите конец касательной дуги.

Рисование

ДУГА

Команды

ДУГА

Построение дуг

ОТРЕЗОК

Построение отрезков

ПОДОБИЕ

Построение концентрических кругов, параллельных отрезков и кривых

НАСТРВИД

Задание точности аппроксимации объектов на текущем видовом экране

Системные переменные

ANGDIR

Задание направления для положительных углов.

LASTANGLE

Сохраняет конечный угол последней введенной дуги в плоскости XY текущей ПСК в текущем пространстве

WHIPARC

Управляет сглаживанием кругов и дуг на экране

Утилиты

Нет

Ключевые слова для команд

Нет

Для построения кругов используются различные сочетания таких параметров, как положение центра, радиус, диаметр, положение точек окружности и других объектов.

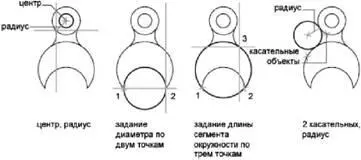

Круги можно строить различными способами. По умолчанию построение производится по заданным центру и радиусу. Существуют также три дополнительных метода, которые показаны на чертеже.

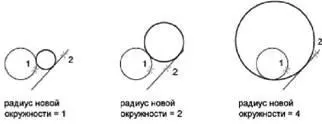

Точка касания — это точка, в которой объект касается другого объекта, не пересекаясь с ним. Для построения окружности, касающейся других объектов, нужно указать точки касания на каждом из объектов и радиус окружности. На следующих чертежах построенная окружность показана жирной линией; точки касания — (1) и (2).

Для построения окружности, касательной в трех точках, нужно установить режим привязки "Касательная" командой ПРИВЯЗКА и построить окружность по трем точкам.

См. также:

■ Использование объектной привязки

■ Построение изометрических кругов

Для построения круга по центру и радиусу (или диаметру)

1. Выполнить одно из следующих действий:

■ Выберите меню "Рисование"→"Круг"→"Центр, радиус".

■ Выберите меню "Рисование"→"Круг"→"Центр, диаметр".

2. Укажите точку центра.

3. Задайте радиус или диаметр.

Рисование

КРУГ

Для построения круга, касающегося двух объектов

1. Выберите меню "Рисование"→"Круг"→"Две точки касания, радиус".

Включается режим объектной привязки "Касательная".

2. Выберите первый объект, которого касается окружность.

3. Выберите второй объект, которого касается окружность.

4. Задайте радиус круга.

Рисование

КРУГ

Команды

КРУГ

Построение окружностей

ПОДОБИЕ

Построение концентрических кругов, параллельных отрезков и кривых

Системные переменные

CIRCLERAD

Радиус круга по умолчанию. Нуль указывает на отсутствие значения по умолчанию

WHIPARC

Управляет сглаживанием кругов и дуг на экране

Утилиты

Нет

Ключевые слова для команд

Нет

Полилиния представляет собой связанную последовательность сегментов; все эти сегменты являются единым объектом. Полилинии могут состоять из линейных и дуговых сегментов, а также из любых их сочетаний.

Полилинии используются, если предполагается работа с набором сегментов как с целым. У полилиний можно изменять ширину и кривизну сегментов. Имеющиеся на чертеже полилинии можно отредактировать командой ПОЛРЕД, а также преобразовать в отдельные линейные и дуговые сегменты с помощью команды РАСЧЛЕНИТЬ. Пользователь может:
