Autodesk - AutoCAD 2008. Руководство пользователя

Манипулирование динамическим блоком с помощью настраиваемых ручек

1. Выберите вхождение динамического блока в чертеже.

2. Растяните или измените блок с помощью ручек.

Манипулирование динамическим блоком с помощью настраиваемых свойств

1. Выберите вхождение динамического блока в чертеже.

2. Измените соответствующие значения в палитре "Свойства" в разделе "Настройка".

Сброс вхождений блока в чертеже

1. Выберите вхождение динамического блока в чертеже.

2. Нажмите в области рисования правой кнопкой мыши. Выберите "Сброс блока".

ПРИМЕЧАНИЕ. Чтобы одновременно сбросить несколько вхождений блока, воспользуйтесь командой СБРОСБЛОКА.

СБРОСБЛОКА

Изменение цвета отображения настраиваемых ручек

1. В командной строке введите gripdyncolor.

2. Введите целое число от 1 до 255 (цвет ACI).

3. Нажать ENTER.

Команды

АТРОБНОВИТЬ

Обновление всех экземпляров указанного блока с текущими атрибутами, заданными для блока

ВСТАВИТЬ

Вставка именованного блока или другого чертежа в текущий чертеж

ОКНОСВ

Управление свойствами объектов

СБРОСБЛОКА

Сбрасывает одно или несколько вхождений динамических блоков на значения описаний блоков по умолчанию.

Системные переменные

BTMARKDISPLAY

Управляет отображением меток наборов значений для вхождений динамического блока

GRIPDYNCOLOR

Управляет цветом специальных ручек для динамических блоков

GRIPTIPS

Управление отображением подсказками к ручкам при наведении курсора на ручки динамических блоков и пользовательских объектов, поддерживающих подсказки к ручкам

Утилиты

Нет

Ключевые слова для команд

Нет

Пользователь может связывать с блоками различные текстовые данные и в дальнейшем извлекать их для составления спецификаций, отчетов и т.д.

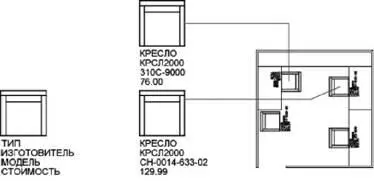

Атрибут представляет собой текстовый объект для связывания с блоком каких-либо данных. В атрибутах могут храниться номера деталей, стоимость, комментарии, фамилии владельцев и т.п. Имя атрибута можно сравнить с названием столбца в таблице базы данных. На иллюстрации показан блок с четырьмя атрибутами: "тип", "изготовитель", "модель" и "стоимость".

На этой иллюстрации атрибуты являются однострочными. Для сохранения таких данных, как адреса и описания, пользователь может создавать и многострочные атрибуты.

Информацию, хранящуюся в атрибутах чертежа, можно экспортировать из чертежа с последующим использованием в электронных таблицах или базах данных для генерации различных спецификаций. С каждым блоком может быть связано несколько атрибутов, имеющих различные имена.

Атрибуты могут быть скрытыми. Скрытый атрибут не отображается на экране и не выводится на печать. Тем не менее, информация атрибута хранится в файле чертежа и может быть записана в файл извлечения для использования в программе базы данных.

В процессе вставки блока с несколькими атрибутами последовательно предлагается ввести значение каждого из них. Кроме того, в блоках могут использоваться постоянные атрибуты, значения которых не изменяются. Запрос на их ввод при вставке блока не выдается.

Пользователь может создавать атрибуты. Подробнее о создании аннотативных атрибутов и работе с ними см. раздел Создание аннотативных блоков и атрибутов.

См. также:

■ "Редактирование описаний атрибутов блоков"

■ Масштабирование аннотаций

Команды

АТОПР

Создание описаний атрибутов

АТЭКР

Выполняет общий контроль видимости атрибутов блока в чертеже

АТРЕД

Изменение данных атрибутов в блоке

АТРЕДМ

Изменение текстового содержимого атрибута в блоке

ДИАЛРЕД

Редактирование текстов (в том числе размерных), описаний атрибутов и допусков формы и расположения

ОКНОСВ

Управление свойствами объектов

Системные переменные

AFLAGS

Задание параметров для атрибутов

АТТDIА

Контроль команды ВСТАВИТЬ: используется ли диалоговое окно для указания значения атрибута.

АTTIPE

Управление отображением редактора по месту редактирования, предназначенного для создания атрибутов мультилиний

АТТМODЕ

Управление отображением атрибутов

АТТМULTI

Управление возможностью создания атрибутов мультилиний

ATTREQ

Контроль использования командой ВСТАВИТЬ настроек по умолчанию для атрибутов в процессе вставки блоков.

Утилиты

Нет

Ключевые слова для команд

Нет

Эти характеристики содержат конкретную метку-имя для данного атрибута, текст подсказки, отображаемый при вставке блока, информацию о значениях, формат текста, расположение в блоке и его необязательные режимы (скрытый, постоянный, контролируемый, установленный, позиция фиксации, несколько строк).

Если данные из атрибутов планируется использовать для создания каких-либо спецификаций или отчетов, то следует запоминать имена атрибутов. Они понадобятся позже при создании файла шаблона атрибутов.

Режимы атрибутов отвечают за поведение атрибутов в блоках. Например, пользователь может:

■ Сделать атрибут видимым или невидимым в чертеже

■ Указать, является ли значение атрибута постоянным (например, номер детали)

■ Указать, можно ли перемещать атрибут относительно блока

■ Указать, является ли атрибут однострочным или многострочным.

Если атрибут имеет постоянное значение, при вставке блока запрос этого значения не выводится. Если атрибут имеет переменное значение (например, инвентарный номер компьютера), при вставке блока выводится запрос этого значения.

Между однострочными или многострочными атрибутами имеется несколько отличий.

■ Однострочные атрибуты в интерфейсе пользователя ограничены 255 символами.

■ Многострочные атрибуты обеспечивают более сложное форматирование, чем однострочные.

■ Для редактирования однострочных и многострочных атрибутов используются разные редакторы.

■ Для многострочных атрибутов отображаются четыре ручки (как и для объектов МТЕКСТ), а для однострочных атрибутов отображается одна ручка.

■ При сохранении чертежа в AutoCAD 2007 или более ранней его версии многострочный атрибут преобразуется в несколько однострочных, по одному для каждой строки текста исходного многострочного атрибута. При открытии файла в текущей версии программы такие однострочные атрибуты автоматически объединяются обратно в многострочные.
