■ Для выделения слова дважды нажмите на нем кнопку мыши.

■ Для выделения абзаца трижды нажмите на нем кнопку мыши.

8. С помощью панели инструментов измените формат следующим образом:

■ Для изменения шрифта выберите нужное значение из списка "Шрифт".

■ Для изменения высоты символов введите новое значение в поле "Высота текста".

■ Для изменения начертания символов на полужирное или курсивное (только для шрифтов TrueType) или создания подчеркнутого или надчеркнутого текста нажмите соответствующую кнопку на панели инструментов. Для SHX-шрифтов полужирное и курсивное начертания не поддерживаются.

■ Для изменения цвета символов выберите нужное значение из списка "Цвет". Если необходимый цвет отсутствует в списке, следует воспользоваться пунктом "Выбор цвета".

9. Для сохранения текста и выхода из редактора воспользуйтесь одним из следующих приемов:

■ Нажать "OK" на панели "Форматирование текста".

■ Указать точку на чертеже вне окна редактора.

■ Нажать клавиши CTRL+ENTER.

Рисование

МТЕКСТ

Вставка специальных символов в многострочный текст

1. Дважды нажмите кнопку мыши на многострочном тексте, чтобы открыть контекстный редактор.

2. На развернутой панели нажмите "Символ".

3. Выберите нужный символ из подменю или выберите пункт "Прочие" для вызова диалогового окна "Таблица символов".

Для вызова диалогового окна "Таблица символов" необходимо, чтобы была установлена программа charmap.exe. Информацию о добавлении программ к системе см. в справочной системе Microsoft® Windows®.

4. В диалоговом окне "Таблица символов" выберите шрифт.

5. Выделите символ и выполните одно из следующих действий:

■ Для вставки одиночного символа необходимо перетащить выбранный символ в редактор.

■ Для вставки нескольких символов необходимо для каждого символа нажать кнопку "Выбрать" для добавления его в поле "Копируемые символы". После выбора всех необходимых символов нажмите кнопку "Копировать". Нажмите правую кнопку мыши в редакторе. Выберите "Вставить".

6. Для сохранения текста и выхода из редактора воспользуйтесь одним из следующих приемов:

■ Нажать "OK" на панели "Форматирование текста".

■ Указать точку на чертеже вне окна редактора.

■ Нажать клавиши CTRL+ENTER.

Рисование

МТЕКСТ

Задание объекту многострочного текста непрозрачной или цветной маски заднего плана

1. Дважды нажмите кнопку мыши на многострочном тексте, чтобы открыть контекстный редактор.

2. Нажмите правую кнопку мыши в редакторе. Выберите "Маска заднего плана".

3. В диалоговом окне "Маска заднего плана" выберите "Использовать маску".

4. Введите значение для коэффициента смещения границ.

Значение привязывается к высоте текста. Коэффициент, равный 1,0, означает, что размер непрозрачного фона точно соответствует размеру объекта многострочного текста. Коэффициент 1,5 (по умолчанию) означает, что маска выступает за пределы текста на половину его высоты.

5. В группе "Цвет закрашивания" выполните одно из следующих действий:

■ Выберите параметр "Использовать цвет фона чертежа".

■ Выберите цвет фона или нажмите "Выбор цвета" для открытия диалогового окна "Выбор цвета".

6. Нажмите "OK" для возврата в редактор.

7. Для сохранения текста и выхода из редактора воспользуйтесь одним из следующих приемов:

■ Нажать "OK" на панели "Форматирование текста".

■ Указать точку на чертеже вне окна редактора.

■ Нажать клавиши CTRL+ENTER.

После выхода из редактора используется непрозрачный фон.

Рисование

МТЕКСТ

Изменение в редакторе многострочного текста настройки сглаживания шрифтов Windows для улучшения видимости текста

1. Нажмите правую кнопку мыши на рабочем столе Windows. Выберите " Свойства".

2. В диалоговом окне "Свойства: Экран" выберите вкладку "Оформление".

3. Выберите "Эффекты".

4. В диалоговом окне "Эффекты" выберите "Применять следующий метод сглаживания экранных шрифтов" для отмены этого режима.

5. Нажмите "OK" для выхода из диалогового окна "Эффекты".

6. Нажмите "OK" для выхода из диалогового окна "Свойства: Экран".

Команды

МТЕКСТ

Создает абзацы текста как единый объект многострочного текста

КТЕКСТ

Управление отображением и выводом на плоттер текста и атрибутов

СТИЛЬ

Создание и изменение текстовых стилей, а также задание текущего текстового стиля

Системные переменные

MTEXTED

Определяет приложение для редактирования многострочных текстовых объектов

MTEXTFIXED

Устанавливает размер экрана и положение многострочного текста

MTJIGSTRING

Определяет содержимое образца текста, отображаемого в месте курсора при запуске команды МТЕКСТ

QTEXTMODE

Управляет отображением текста

TEXTFILL

TEXTQLTY

TEXTSIZE

Устанавливает высоту по умолчанию для новых текстовых объектов, созданных при помощи текущего стиля

TEXTSTYLE

Задает имя текущего текстового стиля

Утилиты

Нет

Ключевые слова для команд

Нет

Режим выравнивания управляет размещением многострочного текста относительно его точки вставки, а также направлением его распространения.

Режим выравнивания управляет размещением многострочного текста относительно его точки вставки, а также направлением его распространения. Выравнивание текста производится относительно левой и правой границ текстовой рамки. Текст может распространяться от середины, верхней или нижней границы абзаца.

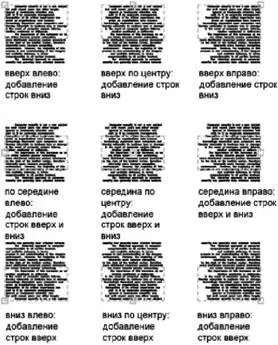

Существуют девять вариантов настроек выравнивания многострочного текста.

Если длина отдельного слова текста больше ширины абзаца, то слово не переносится, а выходит за границы абзаца.

Изменение режима выравнивания многострочного текста

1. Выберите пункт меню "Сервис"→"Палитры"→"Свойства"

2. Выберите объект многострочного текста.

3. На палитре свойств выберите один из режимов выравнивания.

4. Нажмите кнопку мыши за пределами палитры свойств.

ОКНОСВ

Команды

ОКНОСВ

Управление свойствами объектов

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Для многострочного текста можно применять неоднородное форматирование, переопределяя заданный текстовый стиль. Форматирование воздействует только на выбранный текст; текущий текстовый стиль не меняется.
