6. Для сохранения текста и выхода из редактора воспользуйтесь одним из следующих приемов.

■ Нажать "OK" на панели "Форматирование текста".

■ Указать точку на чертеже вне окна редактора.

■ Нажать клавиши CTRL+ENTER.

Рисование

МТЕКСТ

Преобразование списков, расположенных в многострочном тексте, в обычный текст

1. Дважды нажмите кнопку мыши на многострочном тексте, чтобы открыть контекстный редактор.

2. Нажмите правую кнопку мыши в редакторе. Выберите "Маркеры и списки". Снимите флажок опции "Разрешить маркеры и списки".

В неформатированных списках сохраняются маркеры, цифры и буквы нумерации. При добавлении элемента в такой список цифровая или буквенная последовательность не изменяется.

Команды

ДИАЛРЕД

Редактирование текстов (в том числе размерных), описаний атрибутов и допусков формы и расположения

МТЕКСТ

Создает абзацы текста как единый объект многострочного текста

ОКНОСВ

Управление свойствами объектов

Системные переменные

AUTOLIST

TEXTFILL

TEXTQLTY

Утилиты

Нет

Ключевые слова для команд

Нет

Можно устанавливать отступ абзацев в объектах многострочного текста (мтекст). Линейка в верхней части контекстного редактора отображает позиции табуляции и отступа текущего абзаца.

Отступы и позиции табуляции, установленные до набора текста, относятся ко всему многострочному тексту. Чтобы задать различные отступы и позиции табуляции для разных абзацев, необходимо выбрать один или несколько абзацев, а затем установить необходимые отступы и табуляцию.

Маркеры на линейке показывают отступ от левой границы рамки текста. Верхний маркер служит для задания отступа первой строки, а нижний — остальных строк абзаца.

Длинные деления на линейке отмечают стандартные позиции табуляции. Если задать на линейке устройством указания пользовательские позиции табуляции, на ней появится небольшой L-образный маркер в каждой из таких позиций. Для удаления маркера табуляции следует перетащить его в нулевую позицию линейки.

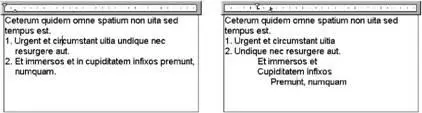

Создание абзацев с отступом

1. Дважды нажмите кнопку мыши на многострочном тексте, чтобы открыть контекстный редактор.

2. Выделите абзацы, которые необходимо сместить.

3. Переместить верхний маркер отступа на линейке туда, где должна начинаться первая строка абзаца.

ПРИМЕЧАНИЕ. На линейке отображаются отступы и позиции табуляции для выделенного абзаца или для абзаца, где установлен курсор. Стандартные позиции табуляции отмечаются длинными делениями линейки. Для задания дополнительных маркеров табуляции нужно задать выбранную позицию горизонтальной линейки устройством указания.

4. Переместить нижний маркер отступа туда, где должны начинаться остальные строки абзаца.

Таким образом смещаются элементы абзацев длиной более одной строки.

5. Для изменения величины отступа следует выделить необходимый абзац, установить на линейке позиции табуляции, если они требуются, и переместить маркеры отступов.

6. Для сохранения текста и выхода из редактора воспользуйтесь одним из следующих приемов.

■ Нажать "OK" на панели "Форматирование текста".

■ Указать точку на чертеже вне окна редактора.

■ Нажать клавиши CTRL+ENTER.

Рисование

МТЕКСТ

Команды

ДИАЛРЕД

Редактирование текстов (в том числе размерных), описаний атрибутов и допусков формы и расположения

МТЕКСТ

Создает абзацы текста как единый объект многострочного текста

ОКНОСВ

Управление свойствами объектов

Системные переменные

TEXTFILL

TEXTQLTY

Утилиты

Нет

Ключевые слова для команд

Нет

Межстрочный интервал определяет расстояние между базовыми линиями двух соседних строк текста. Значение межстрочного интервала устанавливается сразу для всего многострочного текстового объекта, а не только для выделенных строк.

Интервал между строками может иметь какое-либо фиксированное численное значение или устанавливаться кратным одинарному интервалу. Одинарный межстрочный интервал равен 1,66 высоты символов.

Используемая по умолчанию опция "Минимум" обеспечивает автоматический подбор межстрочного интервала для тех строк, которые содержат символы разной высоты.

Способ задания межстрочного интервала "Точно" удобно использовать при создании таблиц.

Чтобы интервал между строками различных многострочных текстовых объектов имел одинаковое значение, для всех объектов следует использовать опцию "Точно" и одно и то же значение интервала.

ПРИМЕЧАНИЕ. При использовании опции "Точно" для текстов с неоднородной высотой символов наиболее высокие из них могут накладываться на символы соседних строк.

Изменение межстрочного интервала многострочного текстового объекта

1. Выберите пункт меню "Сервис"→"Палитры"→"Свойства".

Отображается палитра свойств.

2. Выберите многострочный текстовый объект, который нужно изменить.

3. В поле "Стиль межстр. интервала" выберите одну из опций:

■ Минимум.Автоматический подбор интервала на основе размера самого высокого символа строки. Чем выше символы строки, тем больше интервал до соседних строк. Данная опция используется по умолчанию.

■ Точно.Использование одинакового интервала между всеми строками многострочного текстового объекта, независимо от параметров форматирования отдельных фрагментов, например, шрифта и высоты символов.

4. Измените межстрочный интервал, введя новое значение для любой из следующих опций. Две опции межстрочного интервала предоставляют различные способы задания параметров:

■ Межстрочный интервал.Установка межстрочного интервала, кратного одинарному интервалу. Одинарный межстрочный интервал равен 1,66 высоты символов.

■ Интервал между линиями.Установка межстрочного интервала по абсолютному значению в единицах чертежа. Абсолютные значения можно задавать в интервале от 0,0833 до 1,3333.

ПРИМЕЧАНИЕ. После выхода из палитры свойств другие параметры межстрочных интервалов примут значения, соответствующие введенной пользователем величине.

Стандартная

ОКНОСВ

Команды

ОКНОСВ

Управление свойствами объектов
