TSPACEFAC

Управляет отношением межстрочного интервала к высоте многострочного текста

TSPACETYPE

Утилиты

Нет

Ключевые слова для команд

Нет

Символы, обозначающие дроби и допуски, можно отформатировать по различным стандартам.

Текст в виде дроби применяется при форматировании символов внутри многострочных текстовых объектов и мультивыносок для отображения обыкновенных дробей и значений допуска.

Способ преобразования выбранного текста в обыкновенную дробь задается с помощью специальных символов.

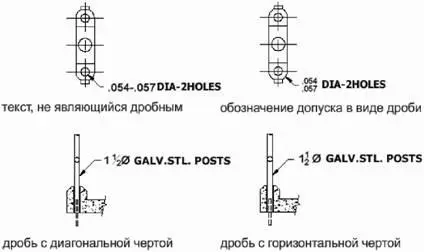

■ Косая черта (/): создание текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются друг над другом и разделяются горизонтальной чертой.

■ Решетка (#): создание текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются по диагонали и разделяются косой чертой.

■ При вводе символа крышки (^) создается допуск в виде обыкновенной дроби, числитель и знаменатель которой располагаются по вертикали и не разделены чертой.

Для преобразования символов в обыкновенную дробь вручную в контекстном редакторе выберите текст, который требуется отформатировать, вместе со специальным символом обыкновенной дроби и нажмите кнопку "Дробный" на панели инструментов "Формат текста".

Можно задать автоматическое преобразование числовых символов, введенных перед специальным символом (косая черта, решетка, крышка) и после этого символа, в обыкновенную дробь. Например, при вводе текста 1#3, за которым следует нечисловой символ или пробел, по умолчанию отображается диалоговое окно "Автоформат дробного текста", в котором можно задать предпочтительные параметры форматирования.

Функция автоматического преобразования в обыкновенную дробь применяется только к числовым символам, непосредственно предшествующим символу косой черты, решетки или крышки и непосредственно следующим за этим символом. При создании допуска в виде обыкновенной дроби автоматическое преобразование в обыкновенную дробь применяется также к знакам "+", "–" и к десятичному разделителю.

См. также:

■ Работа с внешними текстовыми редакторами

Создание дробного текста

1. Выберите пункт меню "Рисование"→"Текст"→"Многострочный".

2. Задайте рамкой ширину области многострочного текста.

3. В контекстном редакторе, задайте стиль текста и настройте требуемые параметры многострочного текста.

4. Введите текст, который необходимо преобразовать в дробный, отделив фрагменты друг от друга одним из следующих символов-разделителей:

■ Косая черта (/): создание текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются друг над другом и разделяются горизонтальной чертой.

■ Решетка (#): создание текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются по диагонали и разделяются косой чертой.

■ Крышка (^): создание дробного текста для пределов, элементы которого располагаются один над другим без разделительной черты.

Если после цифр, разделенных упомянутыми выше символами, ввести какой-либо нецифровой символ или пробел, автоматически открывается диалоговое окно "Автоформат дробного текста".

5. В этом окне можно разрешить автоматическое преобразование чисел в дроби, а также включить автоматическое удаление ведущих пробелов. Кроме того, для чисел, разделенных косой чертой, здесь можно выбрать формат дроби (с горизонтальной или косой разделяющей чертой). Если автоформатирование дробного текста не требуется, нажмите кнопку "Отмена".

6. Выделите текст, который нужно преобразовать в дробный, и нажмите кнопку "Дробный" на панели инструментов.

7. Для сохранения текста и выхода из редактора воспользуйтесь одним из следующих приемов:

■ Нажать "OK" на панели "Форматирование текста".

■ Указать точку на чертеже вне окна редактора.

■ Нажать клавиши CTRL+ENTER.

Рисование

МТЕКСТ

Изменение свойств дробного текста

1. Дважды нажмите кнопку мыши для выделения многострочного текста, который нужно изменить.

2. В контекстном редакторе, выделите дробный текст.

3. Нажмите правую кнопку мыши в редакторе. Нажмите кнопку "Свойства".

4. В диалоговом окне "Свойства дробного текста" измените параметры форматирования.

5. Для задания параметров автоматического форматирования нажмите " Автоформат".

6. Для сохранения текста и выхода из редактора воспользуйтесь одним из следующих приемов.

■ Нажать "OK" на панели "Форматирование текста".

■ Указать точку на чертеже вне окна редактора.

■ Нажать клавиши CTRL+ENTER.

Рисование

МТЕКСТ

Отключение дробного текста

1. Дважды нажмите кнопку мыши на многострочном, который нужно изменить.

2. В контекстном редакторе, выделите дробный текст.

3. Нажмите кнопку "Дробный" на панели форматирования текста.

4. Для сохранения текста и выхода из редактора воспользуйтесь одним из следующих приемов:

■ Нажать "OK" на панели "Форматирование текста".

■ Указать точку на чертеже вне окна редактора.

■ Нажать клавиши CTRL+ENTER.

Рисование

МТЕКСТ

Команды

МТЕКСТ

Создает абзацы текста как единый объект многострочного текста

Системные переменные

TSTACKALIGN

Управляет выравниванием дробного текста по вертикали

TSTACKSIZE

Управляет процентом дробной высоты многострочного текста относительно текущей высоты выбранного текста

Утилиты

Нет

Ключевые слова для команд

Нет

Предусмотрена возможность создания и редактирования текста, расположенного в нескольких столбцах, с помощью параметров столбцов в контекстном редакторе и ручек для работы со столбцами.

Создать и отредактировать несколько столбцов можно в контекстном редакторе и в режиме редактирования с помощью ручек. Редактирование столбцов с помощью ручек отличается повышенной гибкостью, поскольку изменения отображаются сразу после их внесения.

В отношении столбцов действует несколько правил. Все столбцы имеют одинаковую ширину; все межстолбцовые промежутки также имеют одинаковую ширину. Межстолбцовый промежуток — это незаполненная область между столбцами. Высота столбцов остается постоянной, кроме случаев, когда она становится недостаточной для введенного текста; можно также настроить высоту столбца вручную путем перемещения ручки редактирования.
