■ Прикрепление.Определяет способ прикрепления полки к тексту мультивыноски.

■ Отступ от полки.Определяет расстояние между полкой и текстом мультивыноски.

8. Если в качестве содержимого указан блок, выберите значения следующих параметров (или отмените выбор значений).

■ Блок-источник.Определяет блок, используемый в качестве содержимого мультивыноски.

■ Прикрепление.Определяет способ прикрепления блока к объекту-мультивыноске. Для прикрепления блока можно указать границы, точку вставки или центральную точку блока.

■ Цвет.Определяет цвет содержимого блока мультивыноски. По умолчанию выбрано значение "ПоБлоку".

8. Нажмите OK.

Размеры

Мультивыноска

МВЫНОСКАСТИЛЬ

Процедура применения стиля выносок к существующей выноске

1. Выберите мультивыноску, к которой требуется применить новый стиль.

2. На панели инструментов "Мультивыноска" выберите в ниспадающем списке требуемый стиль мультивыносок.

3. Для создания нового стиля щелкните на значке "Стиль мультивыносок".

Мультивыноска

МВЫНОСКАСТИЛЬ

Команды

МВЫНОСКАСТИЛЬ

Системные переменные

CMLEADERSTYLE

Задание имени текущего стиля мультивыноски

Утилиты

Нет

Ключевые слова для команд

Нет

Выноски могут содержать многострочный текст или блоки, которые служат метками частей чертежа.

Содержимым выноски может служить многострочный текст. При создании стиля выносок можно вставить текст по умолчанию. В аннотациях выносок можно применить и изменить стиль, цвет, высоту и выравнивание текста. Можно также задать смещение многострочного текстового объекта, указав отступ от полки в текущем стиле выносок.

Предусмотрена возможность создания аннотативных мультивыносок с текстом в качестве содержимого. К текстовому содержимому может применяться масштабирование, соответствующее заданному масштабируемому представлению. Значения параметров ширины, выравнивания, прикрепления и поворота для текстового содержимого зависят от представления с учетом масштаба. Фактическое содержимое текста не зависит от масштабируемого представления.

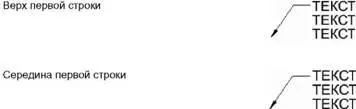

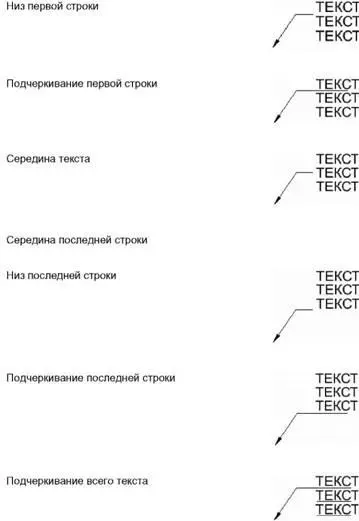

Предусмотрено несколько вариантов размещения многострочного текста в качестве содержимого объекта-выноски.

Для задания блока в качестве содержимого мультивыноски можно применить стиль мультивыносок, который содержит ссылку на блок, расположенный на чертеже.

ПРИМЕЧАНИЕ. В качестве содержимого и стрелок объектов-мультивыносок невозможно использовать аннотативные блоки.

Для соединения блока с мультивыноской можно прикрепить полку к выбранной точке вставки в блоке. Можно также соединить мультивыноску с центральной точкой выбранного блока.

Предусмотрена возможность создания аннотативных мультивыносок с блоками в качестве содержимого. Если содержимое состоит из блоков, к нему применяется масштабирование в соответствии с заданным масштабируемым представлением. При изменении масштабируемого представления все атрибуты блоков, используемых в качестве содержимого, остаются неизменными.

См. также:

■ Использование полей в тексте

Команды

ДИАЛРЕД

Редактирование текстов (в том числе размерных), описаний атрибутов и допусков формы и расположения

РЗМСТИЛЬ

Создание и модификация размерных стилей

МВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

МТЕКСТ

Создает абзацы текста как единый объект многострочного текста

НАСТРОЙКА

Параметры данной вкладки служат для пользовательской настройки программы

ОКНОСВ

Управление свойствами объектов

ОЧИСТИТЬ

Очистка чертежа от неиспользуемых именованных элементов (описаний блоков, слоев и т.п.)

КТЕКСТ

Управление отображением и выводом на плоттер текста и атрибутов

ОРФО

Орфографическая проверка надписей в чертеже

СТИЛЬ

Создание и изменение текстовых стилей, а также задание текущего текстового стиля

ТЕКСТ

Создание однострочных текстовых объектов

Системные переменные

DIMGAP

Установка зазора вокруг размерного текста при разрыве размерной линии в соответствии с размерным текстом

FONTALT

Указывает альтернативный шрифт, используемый в случае, если не найден указанный шрифт

FONTMAP

Указывает файл, описывающий подстановку шрифтов

MTEXTED

Определяет приложение для редактирования многострочных текстовых объектов

QTEXTMODE

Управляет отображением текста

TEXTFILL

TEXTQLTY

Утилиты

Нет

Ключевые слова для команд

Нет

Поле представляет собой обновляемый текст, предназначенный для отображения данных, которые могут поменяться в ходе редактирования чертежа. При обновлении поля отображается его последнее значение.

Поле представляет собой текст, содержащий правила отображения данных, которые могут поменяться в ходе редактирования чертежа.

При обновлении поля отображаются самые новые данные. Например, значением поля "ИмяФайла" является имя файла. Если имя файла изменяется, то при обновлении данного поля отобразится новое имя файла.

Поля могут быть вставлены в текст любого типа (за исключением допусков), включая текст в ячейках таблицы, в атрибутах и описаниях атрибутов. В ходе выполнения любой текстовой команды в контекстном меню появляется опция "Вставить поле".

Некоторые поля подшивок могут быть вставлены как заменители. Например, пользователь может вставить поле "НомерИНазваниеЛиста" в качестве заменителя. Позднее, после добавления листа в подшивку, поле заменителя будет отображать правильный номер и название листа.

Поля местозаменителя блока можно использовать в описаниях атрибутов блока во время работы в Редактор блоков.

Поле, для которого нет значений, будет отображать черточки (---). Например, поле "Автор", устанавливаемое в диалоговом окне "Свойства чертежа", может быть оставлено пустым. Неверное поле будет отображать знаки решеток (####). Например, поле "НазваниеТекущегоЛиста", допустимое только для пространства листа, будет отображать знаки решетки, если его расположить в пространстве модели.
