Autodesk - AutoCAD 2008. Руководство пользователя

■ Расположение.Определяет точку, из которой рассматривается трехмерная модель.

■ Цель.Определяет рассматриваемую точку: координаты центра вида.

■ Фокусное расстояние.Определяет свойства объектива камеры. Чем больше фокусное расстояние объектива, тем ближе поле зрения.

■ Передняя и задняя секущие плоскости.Указывает положение секущих плоскостей. Секущие плоскости — это границы, которые определяют (отсекают) вид. На виде камеры все объекты, расположенные между камерой и передней секущей плоскостью, не отображаются. Аналогичным образом не отображаются объекты, расположенные за задней секущей плоскостью.

По умолчанию сохраненные камеры получают имена, например Камера1, Камера2 и т.д. Для лучшего описания вида можно переименовать камеру. Диспетчер видов содержит список камер, имеющихся на чертеже, а также на других именованных видах.

Используйте диалоговое окно "Вид изображения символа камеры" служит для настройки цвета и размера изображения символа камеры.

Команды

КАМЕРА

Устанавливает камеру и положение цели для создания и сохранения 3D вида объектов в перспективе

НАСТРОЙКА

Параметры данной вкладки служат для пользовательской настройки программы

Системные переменные

CAMERADISPLAY

Включает или выключает отображение объектов камеры

CAMERAHEIGHT

Задает значение высоты по умолчанию для новых объектов камеры

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Установка местоположения камеры и цели для создания трехмерных перспективных видов объектов.

Для создания камеры определите ее местоположение и цель, затем задайте ее имя, высоту, фокусное расстояние объектива и секущие плоскости. Можно также использовать один или несколько предварительно определенных типов камеры, предусмотренных на панели инструментов.

Создание камеры

1. Выберите "Вид"→"Создать камеру".

2. Нажмите кнопку мыши на чертеже для указания местоположения камеры.

3. Нажмите кнопку мыши на чертеже еще раз для указания местоположения цели.

4. Выполнить одно из следующих действий:

■ Если установка камеры завершена, нажмите ENTER.

■ Для определения дополнительных свойств камеры нажимайте правую кнопку мыши и выбирайте параметры в списке. Затем нажмите ENTER для завершения установки камеры.

Вид

КАМЕРА

Панель "3D навигация" , "Создать камеру"

Создание камеры на панели инструментов

1. Выберите меню "Сервис"→"Палитры"→"Инструментальные палитры".

2. Нажмите вкладку "Инструмент камеры" и активизируйте ее.

3. Выберите тип камеры. Перетащите значок камеры с панели инструментов и нажмите кнопку мыши на чертеже в том месте, куда требуется ее поместить.

4. Нажмите кнопку мыши еще раз в том месте, куда требуется поместить цель.

КАМЕРА

Отображение камеры

■ Выберите "Вид"→"Отображение"→"Камеры".

CAMERADISPLAY

Команды

КАМЕРА

Устанавливает камеру и положение цели для создания и сохранения 3D вида объектов в перспективе

НАСТРОЙКА

Параметры данной вкладки служат для пользовательской настройки программы

Системные переменные

CAMERADISPLAY

Включает или выключает отображение объектов камеры

CAMERAHEIGHT

Задает значение высоты по умолчанию для новых объектов камеры

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Можно изменять фокусное расстояние объектива камеры, местоположение передней и задней секущей плоскости, имя камеры, а также включать и отключать отображение камер на чертеже.

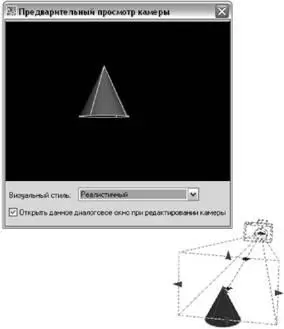

При выборе камеры открывается диалоговое окно "Предварительный просмотр камеры" для просмотра вида камеры.

Предусмотрено несколько способов изменения параметров камеры:

■ Нажмите и перетащите ручки для изменения размера, положения, фокусного расстояния объектива или поля зрения.

■ Для ввода значений координат Х, Y, Z служит всплывающая подсказка "Динамический ввод".

■ Для изменения свойств камеры служит панель "Свойства камеры".

Изменение фокусного расстояния объектива камеры

1. Если камеры еще не отображаются на чертеже, выберите меню "Вид"→"Отображение"→"Камеры".

2. Нажмите кнопку мыши на изображении символа камеры.

3. Нажмите инструмент ручки "Фокусное расстояние/Поле зрения".

4. Переместите курсор и нажмите кнопку мыши в требуемом положении объектива.

5. Нажмите ENTER.

ПРИМЕЧАНИЕ. Для точной настройки фокусного расстояния дважды нажмите кнопку мыши на изображении символа камеры для открытия панели "Свойства". В разделе "Камеры" введите числовое значение в поле "Фокусное расстояние (мм)".

КАМЕРА

Панель "3D Навигация", "Расстояние линзы"

Установка секущих плоскостей камеры

1. Если камеры еще не отображаются на чертеже, выберите меню "Вид"→"Отображение"→"Камеры".

2. Дважды нажмите кнопку мыши на камере, для которой требуется установить секущие плоскости.

3. На панели "Свойства" в разделе "Подрезка" для параметра "Секущие плоскости" выберите "Передняя вкл", "Задняя вкл" или "Передняя и задняя вкл".

4. В поле "Передняя плоскость" или "Задняя плоскость" введите числовое значение.

5. Нажмите ENTER.

КАМЕРА

Переименование камеры

1. Если камеры еще не отображаются на чертеже, выберите меню "Вид"→"Отображение"→"Камеры".

2. Дважды нажмите кнопку мыши на изображении символа камеры.

3. Введите новое имя в поле "Имя", расположенное на панели "Свойства" в разделе "Общие".

4. Нажмите ENTER.

КАМЕРА

Изменение местоположения камеры

1. Если камеры еще не отображаются на чертеже, выберите меню "Вид"→"Отображение"→"Камеры".

2. Нажмите кнопку мыши на изображении символа камеры, перетащите его в новое местоположение и нажмите кнопку мыши для размещения камеры.

3. Нажмите ENTER.

КАМЕРА

Панель "3D Навигация", "Положение камеры"

Изменение цели камеры

1. Если камеры еще не отображаются на чертеже, выберите меню "Вид"→"Отображение"→"Камеры".
