Анатолий Константинов - Парихмахерское дело: Практическое пособие

Рис. 31. Аппарат для сушки волос: 1 - сушильная головка, 2 - шарнирное устройство, 3 - стопор, 4 - раздвижная трубчатая стойка, 5 - крестовина, 6 - ролики

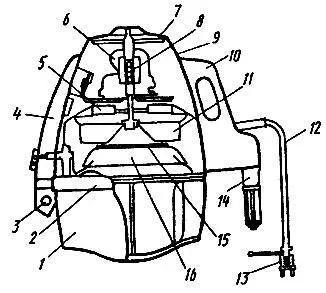

Рис. 32. Устройство головки сушильного аппарата: 1 - основание, 2 - обод, 3 - осветительная лампа, 4 - панель управления, 5 - электронагреватель, 6 - электродвигатель, 7 - крышка, 8 - клеммная колодка, 9 - кожух, 10 - ручка, 11 -крыльчатка вентилятора, 12 - провод, 13 - штепсельная вилка, 14 - головка ручки, 15 - сетка, 16 - колпак

Рис. 33. Аппарат для обработки волос паром: 1 - ролики, 2 - парообразовательный бачок, 3 - желоб, 4 - пластмассовый колпак, 5 - крышка, 6 - телескопическая трубка, 7 - стопорное устройство, 8 - штатив, 9 - крестовина, 10 - шнур с вилкой

Электрический аппарат для термической завивки волос (перманента)предназначен для припечки накрученных на стержни локонов. Он состоит из футляра и электронагревательных элементов, или печек. Лицевая стенка аппарата (панель) изготовлена из гетинакса, текстолита или другого изоляционного (нетокопроводящего) материала.

В футляре электрического аппарата заключены следующие приборы: реле времени, вольтметр и понижающий трансформатор.

В аппарате 25 электронагревательных элементов. Каждая печка имеет отдельный ввод в футляр аппарата. Для отключения неиспользуемых печек и предохранения их от преждевременного выхода из строя, а также в целях экономии электроэнергии на панели аппарата имеются четыре тумблера и четыре сигнальные лампочки. Все 25 электронагревательных элементов разделены на четыре группы, каждая из которых имеет свой выключатель. В I группе - 15 печек, во II группе - 5, в III группе - 3, в IV группе - 2. Неравномерное распределение печек по группам дает возможность использовать их наиболее рационально. Обычно при завивке волос (перманенте) используют две какие-либо группы печек, причем первую группу обязательно, а остальные - в зависимости от того, сколько дополнительных печек необходимо подключить.

Электрическая печка аппарата для перманентной завивки волос состоит из латунной или медной трубки с заключенным в ней нагревательным элементом и деревянной или эбонитовой ручки.

Нагревательный элемент печки представляет собой стержень из токонепроводящего материала, на котором спиралью накручена нихромовая проволока диаметром 0,1 мм. Стержень со спиралью изолирован от медной или латунной трубки, в которую он вставлен.

Спираль нагревательного элемента соединена с питающим шнуром, который проходит сквозь ручку печки, а конец трубки плотно вставлен в ручку. Диаметр трубки 5 мм, длина 700 мм.

Реле времени аппарата предназначено для его отключения через заданный промежуток времени. Вольтметр служит для определения напряжения в сети. На панели аппарата имеется регулятор напряжения, при помощи которого в случае падения напряжения тока можно поднять его до нужного уровня.

Понижающий трансформатор предназначен для понижения напряжения, подаваемого к нагревательным элементам печек, с 220 (127) В до 27 В.

Аппарат для перманентной завивки волос включают в работу следующим образом. Сначала включают вилку питающего шнура в розетку. Затем вставляют печки в предназначенные для них гнезда банников, причем сначала печки первой группы, а затем в оставшиеся банники печки следующих групп, используя, по возможности, ту группу печек, которой будет достаточно для включения всех банников. После этого включают тумблеры тех групп печек, которые потребуются для работы. Затем поворотом выключателя реле времени по часовой стрелке устанавливают требуемое для припечки волос время (8 - 10 мин). При этом аппарат включается в работу. Над каждым из включенных тумблеров (выключателей для групп печек) должна загореться контрольная лампочка. После требуемого времени выдержки аппарат выключается автоматически.

Аппарат для обработки волос паром ПА-1предназначен для обработки волос паром при окраске, химической завивке или лечении. При обработке паром внешний, чешуйчатый слой волос размягчается и они становятся более восприимчивыми к действию красителей и других препаратов.

Аппарат (рис. 33) состоит из штатива (стойки) 8, укрепленного на крестовине 9, и головки. Головка аппарата крепится к трубке, вставленной в штатив 8. В штативе имеется стопорное устройство 7, позволяющее регулировать высоту подъема головки. Штатив аппарата жестко соединен с крестовиной 9, удерживающей аппарат от опрокидывания.

Головка аппарата состоит из парообразовательного бачка 2 с электрическим нагревателем, термоограничителя (для отключения аппарата при температуре электронагревателя свыше 170 °С), стеклянной колбы для воды и сферического пластмассового колпака 4, под который подается пар для обработки волос. После конденсации пара на внутренней поверхности сферического колпака 4 вода стекает в специальный желоб 3, а оттуда обратно в бачок.

Аппарат имеет три ступени нагрева: минимальную, среднюю и максимальную. При включении аппарата переключатель устанавливают на максимальный нагрев. Через 3 - 5 мин в колпак начнет поступать пар. После начала парообразования, установив переключатель в среднее положение, можно начинать обработку волос паром. При слишком обильном парообразовании аппарат переключают на минимальный нагрев.

Компрессникпредназначен для подогревания воды, используемой при бритье, и прогревания стерильных салфеток для компресса (рис. 34).

Компрессник состоит из корпуса и рабочей ванночки, которые изготовляются из нержавеющей стали. Размеры ванночки для компрессов: длина 410 мм, ширина 210 мм, глубина 60 мм, максимальная емкость 12,2 л.

Для уменьшения тепловых потерь в процессе эксплуатации компрессника между его корпусом и ванночкой имеется воздушный зазор.

Рис. 34. Компрессник для прогревания стерильных салфеток и подогревания воды: 1 - ограждение, 2 - рама, 3 - спускной кран, 4 - патрубок отбора воды, 5 - переливной патрубок, 6 - корпус, 7 - ванночка, 8 - крышка корпуса, 9 - питающий кран, 10 - водомерное стекло, 11 - смотровое стекло, 12 - трубчатый электронагреватель, 13 - кран отбора горячей воды, 14 - демпфер, 15 - педаль, 16 - болт заземления, 17 - сливной патрубок, 18 - термореле

Сушильный шкафиспользуется для сушки белья в парикмахерских. Он состоит из каркаса и ограждений с двойными стенками, между которыми проложена шлаковата. Внутри шкафа установлены сетчатые полки и вешала. Воздух в шкафу подогревается электрокалорифером, на котором установлены трубчатые электронагреватели. В шкафу предусмотрена система рециркуляции горячего воздуха (рис. 35).
