О. Платонов - Как отопить загородный дом

Будет правильно предварить все работы тепловым и гидравлическим расчетом. Очевидно, что у помещений с одинаковым объемом будут разные теплопотери, если одна комната – угловая, другая – внутренняя, а третья выходит на северную сторону. Подбор оборудования без проверочного расчета приведет, во-первых, к перерасходу вложений, а во-вторых – к перегреву дома, перерасходу тепла, топлива, денег (это если взять с запасом). Страшно представить, что будет, если ошибемся в меньшую сторону. Дефицит мощности может привести к переборке котельной или даже системы отопления в целом. Порой это приходится выполнять в уже начисто отделанном доме.

Проект на инженерные системы стоит 80–120 руб./м 2, а экономия по материалам составит 15–20 % общей стоимости коммуникаций.

На рис. 3 предоставлена схема отопления крупного дома. Для таких домов существуют две основные особенности:

• приходится применять большой напольный котел;

• необходимо отдельное помещение под котельную.

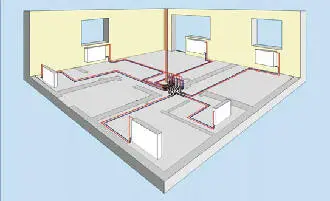

Рис. 3. Коллекторная схема

Наиболее гибкая, «терпимая» к недостаткам расчетов и качеству монтажа – горизонтальная коллекторная разводка систем отопления. При относительно невысокой стоимости металлопластиковых труб (которых понадобится на 10 % больше) мы предлагаем хорошо регулируемую и надежную в работе схему.

Выше мы привели основные принципиальные схемы систем отопления, составили примерные спецификации оборудования. В том или ином случае все эти комплектующие встретятся во всех технических решениях у каждого поставщика. Далее мы хотим обратить внимание на наиболее важные устройства, к выбору которых следует приложить собственную руку. Остальные комплектующие можно доверить подбирать монтажникам.

Традиционный газовый бытовой котел состоит из четырех основных элементов: теплоизолированного корпуса, теплообменника, горелки и автоматики давления (рис. 4). Одной из важнейших частей котла является теплообменник, представляющий собой металлическую емкость, в которой нагревается теплоноситель. Падение давления в два-три раза не страшно: в них встроена система, стабилизирующая давление газа, поступающею в горелку. Если давление газа упадет ниже установленной отметки на реле, горелка остановится. Приборы автоматики в современных газовых котлах не только выключают котел при отсутствии газа, но и автоматически его включают при подаче топлива. Для этих целей на котлах устанавливается блок автоматического зажигания. Кроме того, автоматика котла контролирует наличие пламени, тяги в дымоходе, возможный перегрев теплоносителя и выключает котел при любых аварийных ситуациях.

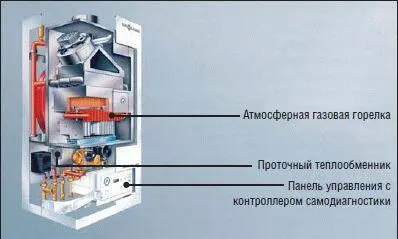

Рис. 4. Внутреннее устройство котла

Котлы бывают одноконтурными и двухконтурными. Вторые нагревают и теплоноситель для отопления помещений и горячую воду для кухни и душа. Такие котлы имеют большую емкость для накопления бытовой воды (объем встроенного бойлера – 130–170 л). Сюда помещен второй теплообменник, по которому движется теплоноситель системы отопления. Не имея прямого контакта с бытовой водой, нигде с ней не смешиваясь, он только дает ей тепло через стенки теплообменника (осуществляет косвенный нагрев). Холодная питьевая вода, поступающая снизу в накопительный бак котла, вытесняет эту прогретую часть в верхнюю секцию, откуда горячая вода направляется в систему водопровода. Чтобы приготовить горячую воду для семьи из четырех человек, двухконтурного котла достаточно. Если же нужно большее количество воды, лучше приобрести бойлер и одноконтурный котел отдельно.

К счастью, на наш рынок еще не поступают котлы китайского производства (вернее, поступают только настенные, и в небольших количествах). Поэтому если котел подходит вам по мощности и виду топлива, смело берите любой. Доверьтесь в этом вашему кошельку.

Все современные системы отопления должны содержать циркуляционный насос (а иногда и несколько). Применение насосов позволяет системе быть более экономичной. Подключение насоса через термостат позволит автоматически регулировать температуру воздуха в помещении.

В России многолетней надежной работой зарекомендовали себя «циркуляционники», изготовленные компаниями DAB, Grundfоs, Vortex, Wilo (рис. 5) и Wester. Все остальное либо имеют «желтолицых родственников», либо не работали в условиях России больше 10 лет. В любом случае лучше переплатить, чем растапливать замерзшую в трубах воду.

Рис. 5. Циркуляционный насос

В водяных системах отопления используют стальные, медные и пластиковые трубы (из полипропилена, сшитого полиэтилена, поливинилхлорида и других материалов). Также находят активное применение металлопластиковые трубы (многослойные – два слоя пластика, слой металла и два слоя клея, связывающих их). Стальные трубы – самые дешевые, но они ржавеют, и рано или поздно их понадобится менять. Медные трубы не повержены коррозии, но в настоящее время довольно дороги. Кроме того, они имеют ограничения в использовании: например, их нельзя присоединять к алюминиевым радиаторам, поскольку микрочастицы меди, растворенные в теплоносителе, приведут к химической реакции внутри отопительного прибора и последующему его разрыву. И медные, и стальные трубы нуждаются в теплоизоляции, чтобы мы не потеряли тепло при его «транспортировке» к отопительному прибору.

Пластиковые и металлопластиковые трубы лишены таких недостатков. Они оптимальны по цене, легки, не подвержены коррозии, к ним меньше требования по теплоизоляции. Но при их монтаже обязательно соблюдение теплотехнических норм: например, некоторые разновидности пластиковых труб нельзя прокладывать открыто, потому что они боятся ультрафиолетовых лучей. Еще одно требование к пластиковым трубам – их нельзя использовать в котельных и других огнеопасных местах по причине горючести. И наконец, существует система температурного удлинения пластиковых труб, при котором можно испортить дизайн помещений, если не выполнять требования.

Чтобы не оказаться с «зажатой» системой, не будем экономить на диаметре труб.
