Первое число в обозначении насоса указывает условный проход в мм (25 или 30); второе число (в знаменателе) – максимальный напор в метрах; для насосов RL – в дециметрах.

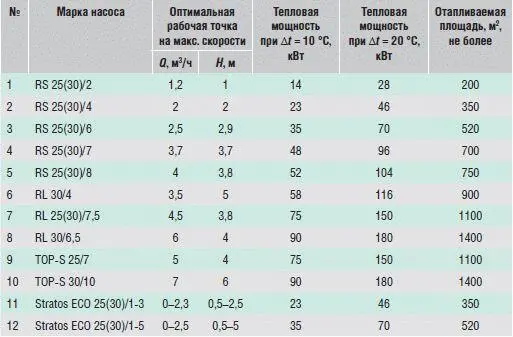

Таблица. Выбор циркуляционных насосов WILO в зависимости от тепловой мощности системы отопления или общей площади отапливаемого помещения

Δ t = 10 °С – для низкотемпературных систем, например 55 °С в подающем трубопроводе и 45 °С в обратном или для систем теплых полов;

Δ t = 20 °С – для стандартных высокотемпературных отопительных систем: 90 °С в подающем и 70 °С в обратном трубопроводе.

Модели этих серий – высокоэффективные насосы с электронным регулированием частоты вращения. Данные насосы пришли на смену насосам с ручным переключением частоты вращения, и в Европе даже существует закон, по которому на всех новых объектах должны применяться электронные насосы. Все насосы Stratos ECO и Stratos оснащаются частотным преобразователем.

Stratos ECO

Изменение частоты вращения при изменении нагрузки на систему отопления позволяет поддерживать напор либо на постоянном значении Н (м) – режим работы при постоянном давлении (Δ P = const), либо на пропорциональной линии 1/2 H – H (м) – режим работы при переменном давлении (Δ P = var). Системе отопления с таким насосом уже не требуются регуляторы перепада давления и автоматика управления насосом.

Насосы не требуют дополнительной защиты и имеют систему разблокировки вала. Пусковой момент насоса Stratos ECO в 3 раза выше, чем у стандартных нерегулируемых насосов, что позволяет без труда запустить насос после длительного простоя. Режим работы «день/ночь» автоматически переключает насос на минимальные обороты для обеспечения циркуляции при низкой нагрузке, т. е. в уже прогретом помещении. Насос имеет более широкое рабочее поле и возможность самостоятельно изменять мощность в зависимости от потребностей системы отопления, расходуя минимальное количество энергии и снижая гидравлический шум в трубопроводе. По сравнению со стандартными нерегулируемыми циркуляционными насосами для бытового назначения, насос Stratos использует в четыре раза меньше энергии. Согласно введенной в 2005 г. классификации насосов по энергосберегающим показателям, насосы этой серии относятся к наивысшему классу энергоэффективности – A.

Это резьбовые циркуляционные насосы малой мощности с ручным 3-ступенчатым переключателем частоты вращения и 2-полюсным двигателем. Любая из трех скоростей выбирается с помощью переключателя с учетом потребности в тепловой энергии для каждого конкретного режима работы. Насосы RS имеют следующие особенности: электроподключение возможно как с левой, так и с правой стороны клеммной коробки благодаря её специальному исполнению; корпус двигателя можно монтировать в любых положениях относительно улитки насоса, главное требование: вал всегда должен располагаться горизонтально; диапазон рабочих температур перекачиваемой жидкости от –10 до +110 °С для RS. Для удобства монтажа на патрубках насоса имеются отливы под гаечный ключ. В насосах используются графитовые подшипники скольжения и вал из нержавеющей стали, что обеспечивает устойчивость к сухому ходу. Все насосы устойчивы к токам блокировки, не требуется дополнительная защита и техническое обслуживание. Новая конструкция рабочего колеса и электродвигателя существенно увеличивает КПД и снижает потребление электроэнергии. Уровень шума насосов не превышает 34 дБ (A) и определить на слух, работает насос или нет, практически невозможно. Производятся и RSD – сдвоенные насосы с одной гидравлической частью с лепестковым клапаном и двумя электромоторами. Они предназначены для монтажа в системах с повышенными требованиями к надежности оборудования. Возможны следующие режимы работы: со 100 % резервированием и режим пиковой нагрузки при наличии соответствующей автоматики.

TOP-S

STAR-RS

Насосы серии TOP – циркуляционные насосы, у которых дизайн, рабочее колесо и гидравлическая часть разработаны конструкторами с помощью компьютерного моделирования для улучшения их технических параметров и повышения надежности. Эти насосы имеют повышенный КПД по сравнению с серией RS. Насосы данной серии оснащаются: 3-ступенчатым ручным переключателем частоты вращения и защитным теплоизоляционным кожухом. Уровень шума таких насосов не превышает 45 дБ (A), то есть работают они практически бесшумно. Серия ТОР обладает следующими преимуществами и особенностями:

♦ оптимальная конструкция гидравлической части, рабочего колеса и электродвигателя;

♦ гильза ротора из нержавеющей стали для предотвращения коррозии и заклинивания вала;

♦ устойчив к токам блокировки или снабжен серийной защитой электродвигателя;

♦ встроенная светодиодная индикация режима работы и неисправности;

♦ контроль и индикация направления вращения для трехфазных насосов;

♦ напор и производительность выше, чем у насосов серий RS, а температурный диапазон перекачиваемой жидкости расширен: от –20 до +130 °С (кратковременно до +140 °С);

♦ клеммная коробка позволяет подсоединять дополнительные модули для расширения функциональных возможностей и индикации рабочих параметров насоса.

Для систем горячего водоснабжения используются насосы серии Z, TOP-Z и Stratos-Z.

Отличительной особенностью этих насосов является то, что гидравлическая часть их изготовлена в зависимости от типа либо из латуни (Z 15), либо из бронзы (Z 20, Z 25, TOP-Z, Stratos-Z), либо из чугуна со специальным антикоррозийным покрытием (TOP-Z), а рабочее колесо выполнено из специального пищевого пластика.

Все насосы WILO ГВС имеют гигиенический сертификат Министерства Здравоохранения Российской Федерации.

Все циркуляционные насосы WILO имеют сертификаты соответствия ГОСТ Р.

Возможности применения насосов WILO для систем отопления не исчерпываются примерами, приведенными в этой статье. Кроме того, производственная программа WILO регулярно пополняется новыми продуктами.

Устройство систем отопления – актуальная проблема для владельцев загородных домов. Для поддержания нормальной температуры в помещении требуются не только отопительное оборудование и приборы, но и циркуляционные насосы. Чтобы облегчить их выбор специалисты компании Grundfos решили ответить на наиболее часто задаваемые вопросы.
