О. Платонов - Как отопить загородный дом

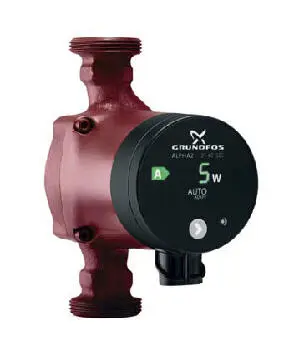

Циркуляционный насос Alpha2-25-40

Существуют ли системы отопления без циркуляционных насосов?

Да, существуют. Это так называемые открытые системы. Принцип их работы основан на явлении конвекции. Однако такой тип системы эффективен лишь для небольших (до 100 м 2) домов.

Что такое циркуляционный насос?

Это небольшой агрегат, который устанавливается непосредственно в трубопровод и обеспечивает перемещение теплоносителя по трубопроводу.

Зачем нужен циркуляционный насос?

ЦН перемещает жидкость по системе с заданной скоростью, быстро и эффективно доставляя тепло во все уголки здания.

Как правильно выбрать циркуляционный насос?

Прежде всего необходимо знать, сколько тепла понадобится для отопления дома. Это достаточно сложный расчет, который включает в себя множество параметров и осуществляется специалистами. При реконструкции уже существующей системы предпочтительнее воспользоваться насосом с электронной регулировкой, например, Grundfos серии Alpha2. Такие ЦН самостоятельно адаптируются к изменению расхода в системе, практически бесшумны и очень экономичны.

Не будет ли насос создавать шум в трубах?

Шум в трубопроводах вызывается обычно либо погрешностями в гидравлике системы, либо наличием воздуха в ней. Чтобы избежать проблем, рекомендуется устанавливать гидрокомпенсатор (мембранный бак). Он позволяет избежать кавитационных явлений, которые вредны для насоса и создают шум в трубах.

Воздух, попавший в систему, тоже будет вызывать гул. Поэтому необходимо перед запуском отопления правильно удалить воздух из трубопроводов.

Системой отопления летом не пользуются. Не возникнут ли проблемы с запуском ЦН?

Современные циркуляционные насосы могут без вреда для себя отключаться на длительное время. Регулируемые насосы, такие как Grundfos Alpha2, обладают достаточным моментом вращения, чтобы провернуть даже «заросший» отложениями вал.

Имеют ли значение материалы, из которых выполнен ЦН?

Да, безусловно. Современные модели ЦН имеют вал и подшипники, сделанные из керамики. Это не только продлевает срок службы, но и делает их практически бесшумными в эксплуатации.

Не слишком ли много энергии потребляют ЦН, ведь они включены постоянно?

Стоит заметить, что эти небольшие устройства очень экономичны и потребляют энергии не больше, чем, скажем, небольшая электрическая лампочка. Этот насос соответствует классу «А» энергоэффективности. Максимальная потребляемая мощность составляет 22 Вт для модели Alpha2-25-40, а годовое потребление электроэнергии в доме площадью до 200 м 2– всего 90 кВт·ч.

Как часто ЦН требуют замены?

Срок службы качественного циркуляционного насоса составляет не менее 10 лет.

Правда ли, что существуют ЦН для горячей воды?

Да, для повышения комфорта и экономии энергии в систему ГВС индивидуального дома можно установить специальный циркуляционный насос, например Grundfos Comfort.

Продавец сказал, что насос для повышения давления в сети водоснабжения подходит для систем отопления. Это так?

Нет. Насосы для повышения давления в системе водоснабжения не могут использоваться как циркуляционные, несмотря на внешнее сходство!

Чем отличаются ЦН для системы «теплый пол»?

При устройстве «теплых полов» все петли должны быть сбалансированы на одинаковый перепад давления, при этом потери давления в самой длинной петле (не более 120 м) определяют необходимый напор насоса. В связи с переменным потребным расходом в системе рекомендуется использовать регулируемые ЦН – Alpha2 или UPE.

Мы постарались ответить на большинство вопросов, которые возникают у покупателей циркуляционных насосов. Это облегчит их эксплуатацию и позволит сделать выбор наилучшего варианта среди всего многообразия сегодняшнего рынка.

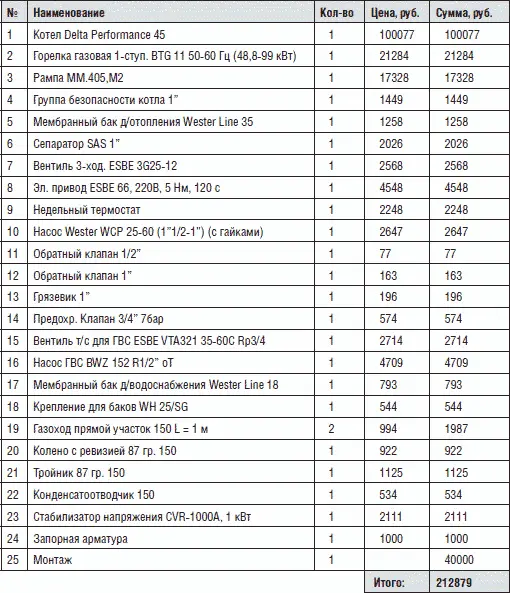

Спецификация оборудования котельной (дом площадью 300 м 2) на котле АСV

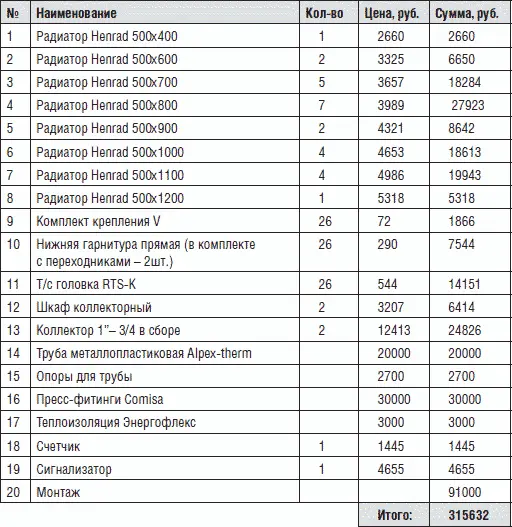

Спецификация системы отопления

Примечание. Расчет – ориентировочный, окончательная стоимость комплекта уточняется по реальным условиям проекта.

Спецификация оборудования для отопления дома (площадь – 300 м 2) на котле CHAPPEE EDENA PROGRESS1101/32 SEB. ( www.maestro.ru)

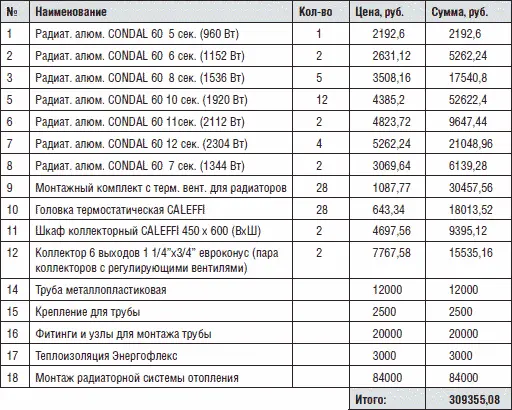

Спецификация системы отопления

Примечание. Расчет – ориентировочный, окончательная стоимость комплекта уточняется по реальным условиям проекта.

Оборудование подобрано с учетом наличия одного независимого контура, работающего в автоматическом погодозависимом режиме.

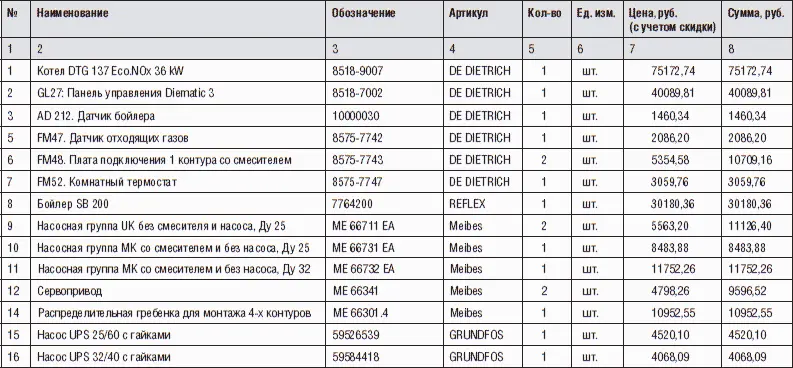

Спецификация оборудования для отопления дома (площадь – 300 м 2) на котле DE DIETRICH DTG 137 ECO.NOX 36 KW

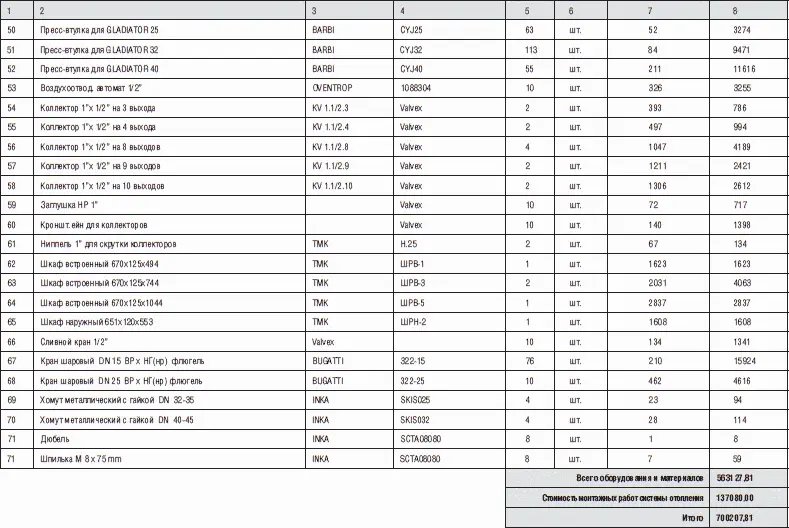

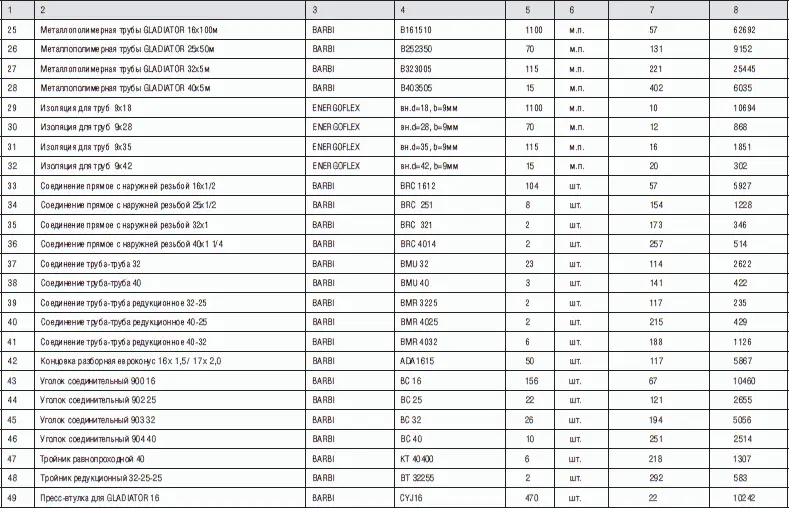

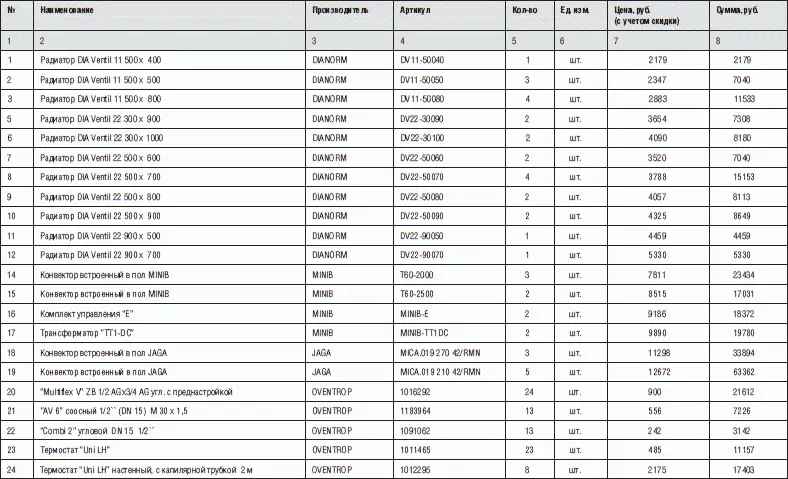

Спецификация системы отопления для дома площадью 250–300 м 2. www.rusklimat.ru

Два жилых этажа (рис. П.1, П.2) и отапливаемая часть цоколя (рис. П.3) имеют общую площадь 216 м 2. (На рис.: 1, 2, 3 – вертикальные строительные оси; А, Б, В, Г – гаризонтальные; 20, 32, 40 – диаметры труб; 1000/500К22 – указание типа отопительного прибора: длина 1000 мм, высота 500 мм, тип-К – с боковой подводкой трубопроводов, тип 22 – две пластины, два типа оребрения.) Нагрузка на систему отопления – 22,4 кВт, на систему горячего водоснабжения – 28,6 кВт. Топливо – магистральный газ.

Система отопления выполнена по двухтрубной схеме с двумя главными стояками (Гл. Ст. 1 и Гл. Ст. 2). Дополнительно применена система подогрева пола в помещениях первого этажа. «Теплые полы» подключены к отдельному стояку (Ст. п/п). В качестве отопительных приборов применены панельные радиаторы Henrad, каждый из которых оборудован ручным терморегулировочным вентилем. Материал труб – армированный полипропилен.
