Если вставлен ключ с неправильным резистором или его нет в ключе, то компьютерный модуль отключит топливный электронасос, стартер и систему управления потоком мощности приблизительно на четыре минуты.

Это происходит, поскольку автомобили с системой VATS спроектированы так, что в ключе установлен один резистор с сопротивлением из диапазона, разделенного на 15 уровней. Таким образом, всего возможны 15 резисторов, различающихся по величине. Ключ системы VATS представляет собой стандартный ключ GM с вмонтированным в него резистором. Список ключей системы VATS приведен в табл. 15.8.

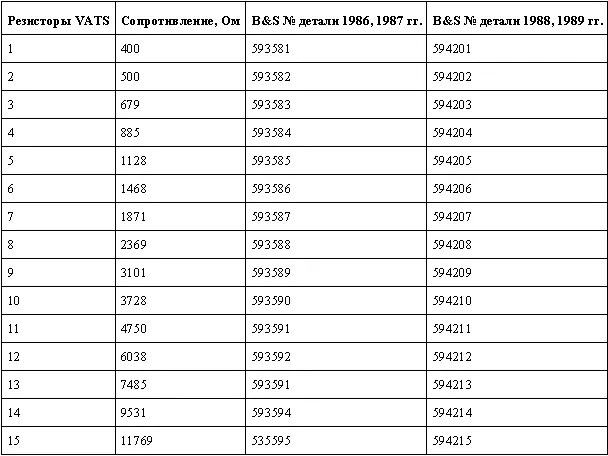

Таблица 15.8.Информация о заготовках для системы VATS/PASSKey

* Номера заготовок Briggs & Stratton (Strattec).

Когда ключ VATS вставлен в цилиндр замка зажигания с этой системой, контакты внутри цилиндра касаются резистора и измеренное значение сопротивления передается в модуль компьютера по кабелю, которым цилиндр соединен с компьютерным модулем. Запустить двигатель автомобиля удастся только в том случае, если значение сопротивления имеет нужную величину (находится на нужном уровне).

Очень важно помнить, что поворот ключа в цилиндре замка зажигания представляет собой механический процесс, который независим от электронной системы. Любым правильно изготовленным ключом, который подходит к цилиндру зажигания, можно повернуть цилиндр в позицию запуска двигателя автомобиля. Однако до тех пор, пока модуль управления системой VATS одновременно не получит правильную информацию о величине резистора, автомобиль не будет запущен.

Ключи VATS выглядят точно так же, как и другие ключи на более поздних моделях GM, но имеют черную резиновую головку, в которую встроен резистор. При их изготовлении выбраны стандартные глубины вырезов GM и он нормально входит в замочную скважину. Все заготовки ключей VATS нарезают точно так же, как и обычные ключи GM.

Однако при нарезании ключей для автомобилей с системой VATS прежде всего надо определить, какую из 15 возможных заготовок для VATS следует выбрать. Это можно сделать путем измерения значения сопротивления в оригинальном ключе (том ключе, который заказчик хотел бы скопировать) омметром или мультиметром и сравнением результата с стандартными значениями резисторов для системы VATS. В табл. 15.9 приведены значения сопротивлений, которые используются в настоящее время.

Когда система VATS устанавливалась на моделях Corvette 1986 года выпуска, каждый модуль имел предварительно заданное значение сопротивления резистора. Эта система просуществовала до 1988 года.

Начиная с 1988 года в моделях Pontiac Trans AM GTA компания General Motors начала устанавливать модифицированную систему VATS, получившую название "Персональной системы безопасности автомобиля" (Personalized Automotive Security System). Все автомобили GM с VATS, выпущенные после 1989 года, оснащены новой системой.

Для специалистов-замочников важно знать два основных различия этих систем. Прежде всего, ключи для новой системы на 3 мм длиннее, чем для старой (рис. 15.5). Поэтому заготовки старых ключей придется доработать, прежде чем использовать для включения зажигания с новой системой VATS.

Другое важное различие между двумя системами заключается в том, что старая система имеет наклейки на модулях VATS, на которых приведены номера резисторов модулей, а в новой системе таких наклеек нет.

Рис. 15.5.Новые ключи с системой VATS (справа) на 3 мм длиннее старых (слева)

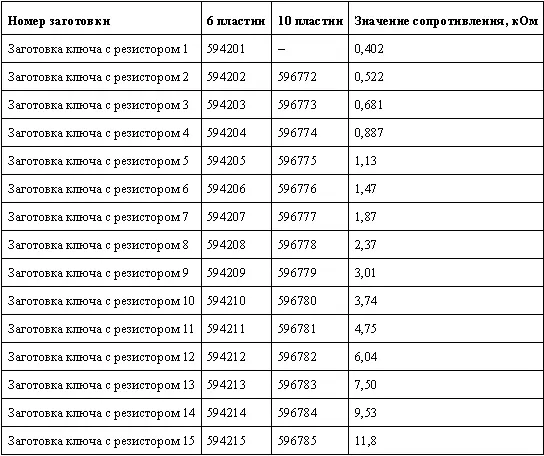

Таблица 15.9.Информация о заготовках для системы VATS выпуска после 1989 года

Когда нет оригинального ключа VATS для копирования, вы можете сначала изготовить ключ VATS, правильно определив комбинацию вырезов, точно такими же методами, как для обычных ключей GM (без системы VATS). Затем следует определить заготовку ключа VATS, на которую нужно перенести вырезы.

Наиболее затратный способ подбора правильного типа заготовки – делать вырезы на заготовках разного типа для ключей VATS до тех пор, пока не будет найдена подходящая. Высокая стоимость заготовок ключей системы VATS делает этот способ практически неприемлемым. Менее дорогой метод заключается в измерении сопротивления 15 различных заготовок для ключей с системой VATS омметром или мультиметром и применении дополнительного цилиндра замка зажигания с системой VATS.

Нужно отключить кабель, соединяющий модуль управления с цилиндром, а затем подключить провода к дополнительному цилиндру с возможностью подключения системы VATS. Надо вставить одну из заготовок для ключей с VATS в дополнительный цилиндр и попытаться запустить двигатель, используя ключ с правильно выполненными вырезами, чтобы установить цилиндр зажигания в позицию пуска. Если двигатель заглох, то следует подождать в течение четырех минут, а затем повторить эту процедуру с другим ключом VATS в дополнительном цилиндре до тех пор, пока не удастся запустить двигатель. После того как двигатель удалось запустить, нужно перенести правильную комбинацию вырезов механического ключа на заготовку ключа VATS, которая дает возможность запустить двигатель. Затем надо отсоединить кабель от дополнительного цилиндра зажигания и подключить его к цилиндру зажигания автомобиля.

При обслуживании автомобилей с системой VATS очень полезен декодер VATS. Это устройство выпускают различные производители. Одна из популярных моделей – система All-Lock A-7000, изготовленная компанией All-Lock Company (рис. 15.6).

Система A-7000 дает возможность определить правильную заготовку ключа по оригинальному ключу VATS, подобрать заготовку ключа VATS, подходящую к данному автомобилю, диагностировать проблемы подключения в рулевой колонке, а также выполнить тестирование компьютера VATS.

С помощью системы A-7000 значение резистора ключа VATS можно выяснить, просто вставив ключ в декодер (рис. 15.7). Это очень удобно для быстрого определения нужной заготовки VATS при дублировании ключа.

Рис. 15.6.Декодер All-Lock A-7000 для обслуживания автомобилей с установленной системой VATS (С разрешения компании A-1 Security Manufacturing Corp.)

Рис. 15.7.Величину сопротивления резистора в ключе с системой VATS можно определить, вставив ключ в систему All-Lock A-7000 (С разрешения компании A-1 Security Manufacturing Corp.)
