Наружная облицовка дверного полотна должна быть изготовлена из цельного стального листа толщиной от 1,0 до 1,5 мм. При толщине облицовки 1,0 мм дверное полотно нужно выполнять с внутренним силовым металлическим каркасом, с ячейками в просвете не более 220 см 2. Каркас соединяется с металлической обшивкой с помощью сварки, благодаря чему створку невозможно разобрать (рис. 85, а ).

В дверной раме, со стороны петель, должны быть установлены противосъемные штыри. После закрытия двери они входят в соответствующие отверстия в дверной коробке и в результате не позволяют выломать дверь или снять ее с петель. Петли должны быть дополнительно предохранены специальными металлическими накладками.

Вес таких дверей зависит от их структуры, высоты и толщины (последняя обычно равна 45–65 мм) и составляет от 60 до 115 кг. Дверная коробка должна быть стальной с толщиной листа не менее 2 мм, а в месте установки запирающего устройства иметь дополнительные усиливающие элементы (пластины, скобы и т. п.). Коробка монтируется в дверном проеме с использованием стальных штырей или анкерных болтов, размещаемых в отверстиях, просверленных в дверной коробке и стене, или анкеров, стационарно соединенных с дверной коробкой (они вмуровываются в процессе сооружения стен). Более качественный монтаж получится с помощью приваренных «ушек» (рис. 85, в).

Щель между стеной и дверной коробкой заполняется бетоном класса В1 с добавлением пластификатора.

Противоударная дверь должна быть оснащена как минимум двумя замками разных типов. Центральный замок может быть многоригельным. Врезанный в створку, он блокирует дверь по меньшей мере в трех пунктах по периметру, находящихся на расстоянии как минимум 60 см друг от друга. Чем больше пунктов блокировки, тем сложнее взломать дверь. Дополнительные вспомогательные замки могут быть открывающимися только изнутри с помощью засова или ручки.

Для повышения изолирующих характеристик бронедверь заполняют изнутри теплоизоляционным материалом, чаще всего минеральной ватой, пенополистиролом или пенополиуретаном.

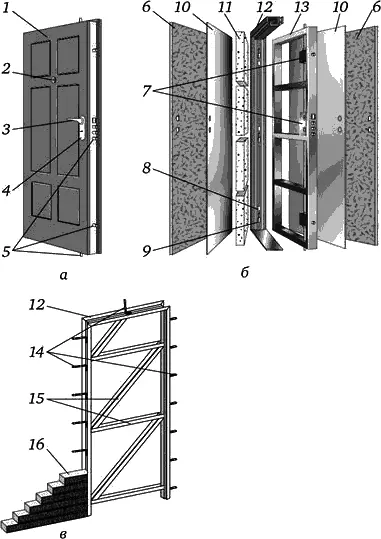

Рис. 85. Противоударная (бронированная) дверь:

а – общий вид; б – структура двери; в – монтаж дверной коробки; 1 – створка; 2 – глазок; 3 – ручка; 4 – накладка; 5 – ригели замка; 6 – плита МДФ или отделка другого типа; 7 – центральный замок; 8 – отверстие для противосъемного штыря; 9 – петля (навес); 10 – металлический лист; 11 – тепло-, звукоизоляционный материал; 12 – дверная коробка; 13 – стальная сварная рама; 14 – плоские анкеры; 15 – распорки, придающие жесткость двери на время монтажа; 16 – наружная стена

Козырек – это небольшая конструкция, призванная защитить крыльцо и людей на нем от таких явлений природы, как снег, дождь, град, сосульки, яркий солнечный свет, пыль. Но козырек не только выполняет защитную функцию. Он является таким же украшением фасада здания, как окна или балкон. Независимо от внешнего вида, это должна быть функциональная, прочная и долговечная конструкция. Козырек должен полностью гармонировать с внешним видом дома и вписываться в его архитектуру.

Козырек должен быть немного шире, чем вход, чтобы обеспечить защиту от осадков. Его глубина может быть разной, в зависимости от ваших пожеланий и архитектуры дома, и обычно составляет от 0,5 до 2 м. Конструкция козырька должна предусматривать систему водоотвода.

Популярным материалом для производства козырьков является металл: он долговечен, прочен и легко поддается обработке. Основным недостатком стальных каркасов является их сильная подверженность коррозии. Поэтому важно все узлы и детали конструкции после сварки тщательно зашкуривать, обязательно грунтовать и покрывать специальными красками, предназначенными для обработки металлических поверхностей.

Довольно популярно и дерево, но оно требует регулярного ухода. К тому же при выборе материала для козырька необходимо учитывать не только его конструктивные свойства, но и стилистическое решение, т. е. обязательно учитывать соответствие стиля разрабатываемого навеса общему стилю фасада здания. А деревянное изделие подойдет не ко всем фасадам. Поэтому лучше всего использовать металлическую профильную, квадратную или круглую трубу сечением 20 × 20, 20 × 40, 25 × 25 мм и толщиной 1,5–2 мм. Материалов для покрытия каркаса козырьков можно найти довольно много – это сотовый поликарбонат, ПВХ, триплекс, стекло, профнастил, оргстекло, шифер. Наиболее практичным и надежным покрытием является поликарбонат – гибкий, легкий, светопроницаемый универсальный материал. Очень красивы стеклянные покрытия, но с ними без должной подготовки и оборудования весьма сложно работать. Шиферная крыша весьма надежна, но малоэстетична. Для кованых козырьков в качестве покрытия в основном применяют листовой металл. Базовые виды каркасов козырьков представлены на рис. 86.

Для создания несложного козырька вам понадобится сотовый поликарбонат толщиной не менее 10 мм и профильные металлические трубы 20 × 20 миллиметров.

Вначале нужно сделать эскиз будущей конструкции и рассчитать размеры. При расчете ширины козырька добавьте по 30 см с каждой его стороны, чтобы навес не позволял дождю и снегу попадать на крыльцо. Измерив расстояние от входной двери до того места, которое должно быть под защитой козырька, получите длину конструкции. Высота односкатного козырька рассчитывается на основе архитектуры вашего коттеджа. Не нужно забывать, что козырек должен иметь уклон, составляющий примерно 20°. Длина стропил из уголков равна высоте ската. С такими данными можно создавать эскиз и подсчитать количество необходимого материала для работы. Пример подобного расчета для простого односкатного козырька приведен на рис. 87, а .

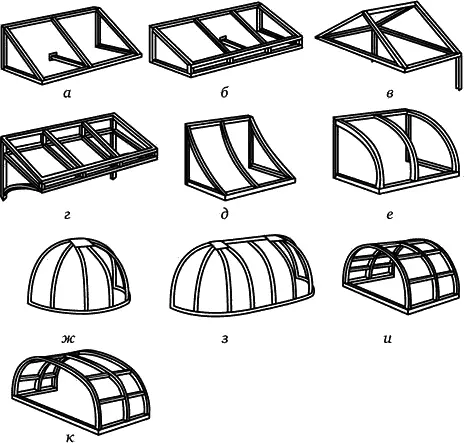

Рис. 86. Основные виды конструкций навесов и козырьков:

а – односкатный; б – односкатный с подзором; в – двухскатный; г – прямой; д – вогнутый; е – маркиза; ж – купол; з – купол удлиненный; и – арочный; к – арочный удлиненный

Соберите каркас козырька из металлического профиля. Для этого отрежьте трубы необходимой длины, разложите их в виде отдельных узлов, зафиксируйте струбцинами и сварите в местах соединения. Затем готовые узлы сварите между собой в единую конструкцию. Сварка, согласно ГОСТ 5264–80, производится электродами Э-42 (ГОСТ 9467–75). Катет сварных швов назначают по наименьшей толщине свариваемых элементов.
