Юрий Подольский - Сварочные работы. Практическое пособие

Чтобы тачка имела хорошие ходовые качества, имеет смысл сделать колесо с осью на подшипниках. Колесо можно взять готовое ∅ 280–350 мм, желательно с обрезиненным ободом и с подшипниками, или же сделать его самому. Конструкция колесного узла показана на рис. 91, е . Под подшипники № 204 нужно выточить обоймы на токарном станке.

Предлагаемая конструкция тачки очень удобна для разгрузки как лопатой, так и опрокидыванием от себя с помощью переднего выступа основания.

В тех случаях, когда приходится часто перевозить крупногабаритные предметы, имеет смысл сделать платформенную тачку. Ось колес проходит здесь поперек грузовой платформы под ее серединой (рис. 92). При такой компоновке практически вся масса груза приходится на колеса, поэтому толкать тачку с грузом не тяжело. Особенностью этой тачки является ровная площадка (платформа) для перевозки крупных грузов, расположенная на удобной погрузочной высоте. Такая конструкция практична при перевозке сена, тюков, мешков, мебели.

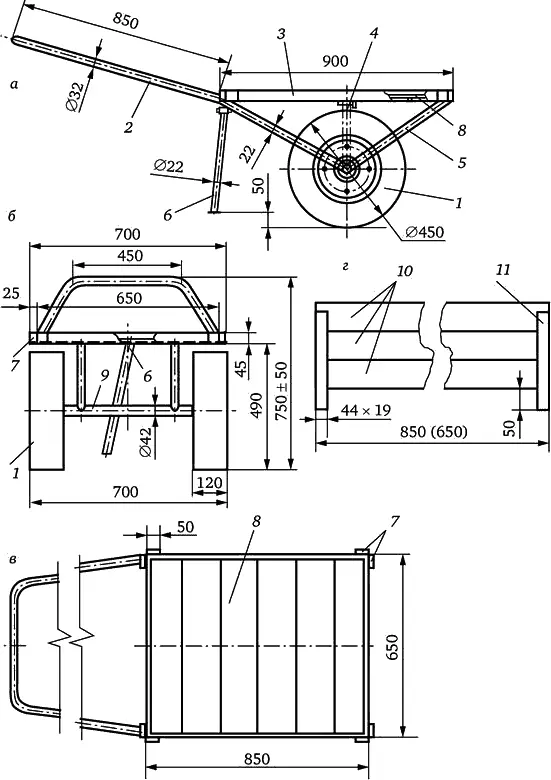

Рис. 92. Двухколесная тачка с центральным расположением оси:

а – вид сбоку; б – вид спереди; в – вид сверху; г – приставной борт тачки; 1 – колесо (от сеялки, 2 шт.); 2 – ручка (труба ∅ 32 мм); 3 – рамка платформы-кузова (уголок № 4,5); 4 – стойка (труба ∅ 22 мм, 2 шт.); 5 – подкос (труба ∅ 22 мм, 4 шт.); 6 – откидная ножка (труба ∅ 22 мм); 7 – кронштейны для установки бортов при перевозке сыпучих грузов (стальной лист s3, 8 шт.); 8 – настил платформы (шпунтованная доска-вагонка s16); 9 – трубчатая балка (труба ∅ 42 × 5 мм); 10 – щит (шпунтованная доска-вагонка s16); 11 – стойка (деревянный брусок 50 × 25 мм, 2 шт.)

Колеса в сборе (шины, диски с ободьями, ступицы и даже оси) можно использовать от сельскохозяйственной сеялки или любые другие, подходящие по габаритам. А для изготовления шасси, прежде всего из труб и уголков, следует нарезать необходимые детали согласно эскизу (впрочем, их можно изменить в небольших пределах под собственные нужды).

Сборка начинается с приварки осей колес к трубчатой балке ∅ 42 × 5 мм. Затем нужно сварить раму кузова – грузовой платформы. Выставляете ее на стойках на необходимую высоту над собранными колесами и закрепляете с помощью подкосов.

Наконец, из трубы ∅ 32 мм выгибаете ручку и привариваете к раме кузова на удобной высоте (под свой рост) таким образом, чтобы грузовая площадка в рабочем положении была наклонена вперед на 5–10°.

По завершении сварочных работ устанавливается откидная ножка и устраивается деревянный настил площадки кузова (грузовой платформы). В приведенном варианте настил устроен из вагонки (шпунтованной доски) толщиной 16 мм поперек платформы. Если же перевозить предстоит по большей части сыпучие грузы, настил лучше сделать вдоль – легче будет сваливать их с тачки. Кроме того, для сыпучих грузов и длинномеров (дров, досок и т. п.) стоит приварить кронштейны, в которые будут вставляться стойки бортиков. Последние легко и быстро можно сколотить в виде щитов из такой же вагонки, что и настил, скрепив между собой парой поперечин-стоек из деревянных брусков подходящего сечения. Стойки надо выполнить с выступающими концами, которые и вставляются в кронштейны.

В зимнюю пору тачка не всегда может служить по назначению, особенно после хорошего снегопада. И порой выясняется, что в хозяйстве нет такого нужного грузового зимнего транспортного средства, как сани. Старые детские санки мало у кого сохранились в исправности, да и слабоваты они были бы для перевозки тяжестей. А современные яркие пластиковые изделия тоже вряд ли подойдут для хозяйственных целей. Между тем сделать крепкие и приспособленные для транспортировки грузов сани совсем не сложно.

При довольно небольших размерах такие сани справятся с перевозкой не только массивных, но и габаритных грузов (рис. 93). Для этого их платформа должна быть выполнена в одной плоскости с передней перемычкой – траверсой. Если же предполагается перевозить сыпучие или упакованные грузы, траверса должна быть приподнята, чтобы служить передним упором для грузового короба. Для универсальных саней траверсу можно слегка приподнять – на 2–3 см, тогда и длинномеры будут лежать довольно устойчиво, и упаковке будет куда упираться. Чтобы перевозить слегка перекошенные и свешивающиеся грузы, платформа должна находиться довольно высоко.

Делать платформу сплошной нежелательно. Лучше выполнить ее решетчатой, чтобы легче и надежнее крепить грузы, пропуская веревку не только по краям, но и посередине. Для перевозки же сыпучих грузов (снега, песка) все равно придется использовать короб или ящик.

Сначала надо разметить и заготовить отдельные детали: полозья из трубы ∅ 30 мм, стойки-порталы из трубы ∅ 20 мм. Важно, чтобы все стойки были одинаковыми по размерам. Это же относится и к полозьям. Трубы лучше всего изгибать с помощью роликового трубогиба. Если их гнуть в тисках, то даже с использованием песка вы не получите гладкого изгиба, и труба в этих местах будет немного сплющена и ослаблена. В таком случае места изгибов необходимо усилить подкосами из трубы меньшего диаметра или стальными косынками. Задние концы полозьев желательно тоже немного загнуть кверху – тогда при необходимости можно будет легко сдавать санки назад.

Заготовки выставляют на ровной плоскости, зажимают струбцинами и сначала лишь слегка прихватывают дугой. После тщательной рихтовки по выставлению параллельности полозьев нужно проварить стыки окончательно.

В задние срезы полозьев нужно вставить и заварить заглушки, чтобы не набивался снег. Передние концы полозьев закрывает поперечина – траверса из стальной полосы или уголка. По ее краям, немного отступив от мест сварки с полозьями, просверлите отверстия под вожжи и раззенкуйте кромки. В завершение слесарных работ все сварные швы обточите на наждаке и доработайте напильником.

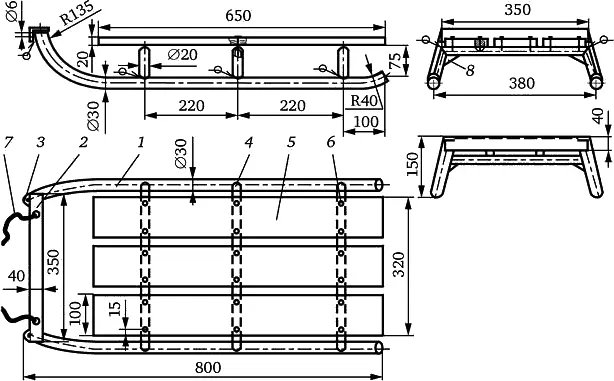

Рис. 93. Хозяйственные санки общего назначения:

1 – полоз (стальная труба ∅ 30 мм); 2 – траверса (стальной прокатный уголок 40 × 40 мм); 3 – петля для вожжей (стальная проволока ∅ 6 мм, 2 шт.); 4 – стойка-портал (стальная труба ∅ 20 мм, 3 шт.); 5 – планка платформы (доска 100 × 20 мм, 3 шт.); 6 – саморез (18 шт.); 7 – вожжи (веревка ∅ 7 мм); 8 – косынка (стальной лист s4 мм, 6 шт.)

Далее надо покрасить все стальные детали. Сначала очистите их от ржавчины с помощью металлической щетки и наждачной бумаги, затем обезжирьте уайт-спиритом и загрунтуйте. После этого можно покрыть стальной каркас эмалью НЦ в два слоя с промежуточной сушкой.
