Такой решетчатый парничок, покрытый полиэтиленовой пленкой, сделать совсем не сложно (рис. 97). Его основание и дужки сварены из металлических прутьев ∅ 8 мм. Размеры сооружения подбираете по своим грядкам – какого-либо стандарта здесь придерживаться бессмысленно. Для ориентира можете принять ширину парничка 1 м, а длину – 2–2,5 м. Для основания достаточно всего трех прутьев, а чтобы пленка на каркасе не провисала, дужки можно переплести капроновым шнурком или увеличить число продольных прутьев. Пленку натягиваете на парник, края подворачиваете под основание и прошиваете капроновой нитью (на рисунке шов показан пунктиром).

Температура в парнике регулируется просто: когда солнце начинает пригревать, поднимаете одну сторону, подложив под основание пару кирпичей. На ночь кирпичи убираете и опускаете конструкцию. Зимует парничок просто на участке. А чтобы он не ржавел, не забудьте покрасить готовый каркас.

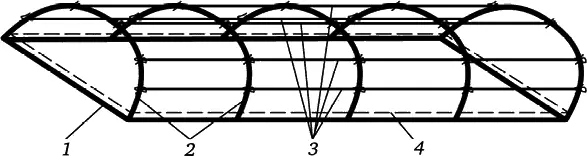

Рис. 97. Парничок:

1 – рама; 2 – дуги; 3 – капроновый шнур; 4 – прошивка пленки

Для подвязки высокорослых помидоров и огурцов в теплице обычно забивают в землю деревянные шесты. Однако во влажной земле дерево быстро загнивает, и шесты приходится часто менять. К тому же в легкой почве подпорки быстро перекашиваются, да и случайно задеть и повалить их очень легко.

Чтобы навести в теплице порядок и продлить срок службы шестов, изготовьте для них металлическую опору (рис. 98).

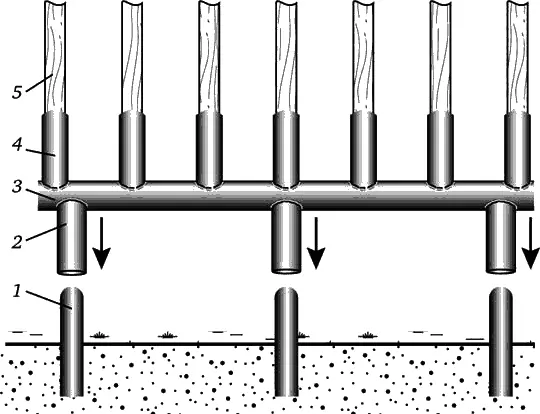

Рис. 98. Металлическая опора для тепличных овощей:

1 – стержень; 2 – патрубок; 3 – стальная труба; 4 – опора; 5 – шест-подпорка

Для этого подберите длинную (почти на всю длину теплицы) старую стальную трубу ∅ 3,5–4 см, уложите ее на ровную поверхность и приварите к ней с одной стороны три патрубка длиной по 10–12 см, отрезанные от такой же трубы, – два по краям и один по центру. Забейте поглубже в землю на соответствующем расстоянии друг от друга три металлических трубы или прутка, наружный диаметр которых чуть меньше внутреннего диаметра патрубков, и наденьте на них металлическую опору. Далее потребуется приварить сверху к трубе несколько патрубков длиной по 20–25 см (они могут быть потоньше), в которые и будут установлены деревянные шесты-подпорки. Эти патрубки должны быть ориентированы строго вертикально, поэтому вначале пару патрубков приваривают по концам трубы, затем натягивают между ними тонкую проволоку или шпагат и равномерно, через каждые 0,5 м, ориентируясь на шпагат, приваривают остальные патрубки. Если все сделано точно, установленные в патрубки деревянные шесты будут стоять вертикально и располагаться по прямой линии. Для защиты металлической конструкции от коррозии опору лучше окрасить битумным лаком.

Сколько бы ни было работы, отдых необходим даже самому трудолюбивому дачнику. Беседка, увитая плющом, виноградом или другими вьющимися растениями, может стать излюбленным местом отдыха для членов вашей семьи. А изготовить ее совсем не трудно. Фактически ее конструкция мало отличается от рассмотренной в начале этого раздела оконной решетки или вышеописанного парничка.

Цилиндрическая беседка-ротонда сделана из отрезков арматурной проволоки ∅ 8 мм, нижние концы которых вертикально закреплены в кирпичах кольцевого основания, а верхние, изогнутые к центру и соединенные вместе, образуют своеобразный купол (рис. 99). Прочность конструкции придают горизонтальные переплетения из той же арматурной проволоки. Вход в беседку – через проем сводчатой формы. Для такого ажурного шатра потребуется около 50 шт. красного полнотелого кирпича и 310 м арматурной проволоки ∅ 8 миллиметров.

Начинают постройку с выбора подходящей площадки и разбивки основания. В центре будущей беседки вбивают в землю колышек и, привязав к нему шпагат или бечевку, размечают на земле две концентрические окружности с радиусами 1,75 м и 1,90 м. Затем из получившегося кольца вынимают верхний слой грунта на глубину 15–20 см, вместо которого засыпают слой песка толщиной 10–15 см, обильно поливая и утрамбовывая его.

Уложив на подготовленное основание кирпичи с небольшими промежутками и подсыпав и уплотнив песок в зазорах между ними, получают фундамент основания будущей беседки. Кирпичи должны лежать горизонтально, а их верхние постели – находиться вровень с площадкой.

Для установки арматурных стержней в центре каждого кирпича сверлят отверстие ∅ 8–10 мм. Сделать это лучше электродрелью с твердосплавным сверлом. При установке прутьев не забудьте пропустить 4 кирпича – в этом месте будет находиться вход в беседку. Если вы желаете сделать проход шире или уже, чем 1 м, пропустите больше или меньше кирпичей, исходя из того, что длина каждого – 250 миллиметров.

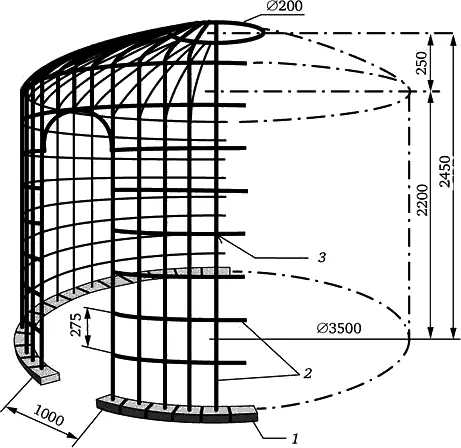

Рис. 99. Зеленая ротонда:

1 – кирпичи фундамента; 2 – прутья из арматурной проволоки ∅ 8 мм; 3 – места сварки пересечений

Чтобы кирпичи не раскололись, вначале просверлите отверстия более тонким сверлом (∅ 3–4 мм), а затем рассверлите их до необходимого диаметра.

Заделав в отверстиях на цементном растворе отрезки арматурной проволоки длиной примерно по 4 м каждый, их изгибают к центру беседки на высоте 2,0–2,2 м. От радиуса изгиба будет зависеть форма купола беседки. Сведенные в центре концы арматуры приваривают к центральному кольцу ∅ 200 миллиметров.

Затем приступают к формированию центральной обвязки. Горизонтальные ряды располагают на расстоянии 275 мм друг от друга. Места пересечений прутьев арматуры прихватывают сваркой, предварительно зафиксировав струбцинами.

Готовую беседку покрывают грунтовкой по металлу, например ПФ, и красят в неброский цвет. В завершение следует посадить вокруг беседки вьющиеся и плетистые растения. Уже к концу первого летнего сезона они обовьют каркас и сделают его практически незаметным и непродуваемым, создавая впечатление невесомого зеленого купола. Даже во время самой сильной летней жары в этой беседке будет прохладно и свежо, а простая, скрытая красивыми цветами и листвой конструкция беседки будет вызывать восхищение гостей.

Сварочное оборудование является непременным атрибутом каждой приличной автомастерской. Серьезные автолюбители тоже стремятся завести у себя в гараже сварочный аппарат. Ведь при грамотном использовании сварка способна значительно продлить жизнь железному коню и позволяет существенно сэкономить на ремонтах. Конечно, новичку не стоит сразу приниматься за ремонт кузова или ходовой части автомобиля. В этом случае можно потренироваться на менее ответственных сварочных работах. Даже неквалифицированный сварщик может сварить для гаража простой стеллаж или верстак. При хорошем запасе материала можно собственноручно сделать даже металлический гараж. А когда вы начнете чувствовать характер расплавленного металла, когда уверенно и ровно начнете получать прочные и красивые швы, можно будет приступать к кузовным работам.
