Для обшивки ворот обычно используют листы оцинкованной стали толщиной 2–3 мм. Для усиления конструкции изнутри на высоте 1 м горизонтально приваривается металлический пояс. Полезно также приварить и дополнительную вертикальную стойку.

После того как рама ворот полностью собрана, делают каркас для створок из профиля. Направляющие вставляются в раму и тщательно выравниваются. При этом обязательно оставляют зазор не более 20 мм между рамой и направляющими, он необходим для свободного движения створок. После проверки прямых углов каркаса профиль можно сваривать.

Ворота навешивают на силовые петли и оснащают засовом с вертикальным штырем. Когда конструкция полностью собрана, ворота следует покрыть грунтовкой и окрасить.

Излюбленный автомобиль в селе – это, бесспорно, полноприводный, повышенной проходимости ВАЗ-2121 «Нива», он же «Lada 4 × 4». Правда, прицеп к этой модели, имеющий большую грузоподъемность и способность эксплуатироваться в условиях бездорожья, стоит довольно дорого. А потребность в нем у сельского жителя огромная: и стройматериалы привести, и удобрения, и доставить на рынок продукцию своего огорода. Поэтому владелец сварочного аппарата, не желающий выкладывать кругленькую сумму за прицеп, может попытаться сделать его самостоятельно.

Собственная масса прицепа, предлагаемого к изготовлению, – 250 кг. Откидной задний борт и гладкий пол кузова обеспечивают удобство погрузки и разгрузки (рис. 103).

За основу ходовой части выбрана задняя ось с рессорами и ступицами от списанного передвижного компрессора ПР-10. Ширина колеи подогнана под колею тягового автомобиля. Для этого толстостенная труба оси наружным диаметром 80 мм разрезана и укорочена на токарном станке со снятием фаски под сварку. Затем ось сварена электродуговой сваркой. Количество листов рессор уменьшено с каждой стороны на два. Подобным же образом для прицепа можно приспособить и другую подходящую тележку.

Диски колес и шины – от автомобиля УАЗ 30 × 8,5 R15. Проушины рессор надо приварить к раме из швеллера и стальных труб прямоугольного сечения 25 × 50 мм. Для подачи смазки болты крепления рессор должны иметь внутренний канал и круглую головку со срезанной гранью. Вращение болтов исключается приваренными к проушинам пластинами размером 15 × 25 мм из стали толщиной 2 миллиметра.

Дышло прицепа сделано из гнутого равнополочного швеллера, пол кузова – из стального листа толщиной 2 мм, для стоек кузова, верхнего обрамления боковых и переднего бортов нужен стальной уголок 32 × 3 мм. Для плоскостей бортов подойдут стальные листы толщиной 1,2 мм. Навесы заднего борта ∅ 16 мм вытачивают из стального кругляка. Указатели поворотов, габаритов, стоп-сигналы используйте готовые, подбирая их по своему вкусу и толщине кошелька. Для крепления номерного знака с левой по ходу стороны прицепа предусмотрена пластина. Не забудьте позаботиться и о его освещении. Защита сигнальных фонарей обеспечивается сварной конструкцией из трубы сечением 25 × 25 мм. Грязезащитные щитки можно вырезать из транспортерной ленты; для их крепления к раме приварите пластины размером 30 × 270 мм из стали толщиной 2 мм. Крепятся щитки к пластинам с помощью болтов.

Запасное колесо располагается в передней части прицепа над дышлом и фиксируется на кронштейне тремя гайками М14.

После того как вы подберете все комплектующие и заготовки, можно начинать изготовление рамы прицепа. К основе из двух швеллеров приварите сначала три поперечины – трубы сечением 25 × 50 мм, затем – проушины для крепления рессор.

После этого к основе рамы можно крепить рессоры с осью и ступицами. В задней части крепления рессор предусмотрена деталь, компенсирующая их удлинение при движении.

Далее необходимо изготовить дышло прицепа и буксировочное устройство к автомобилю.

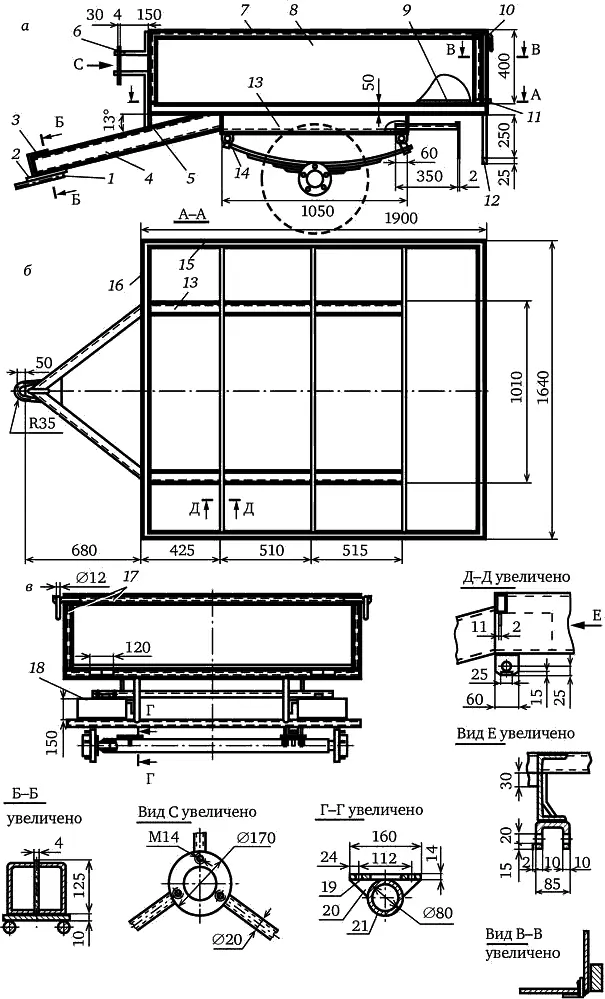

Рис. 103. Грузовой прицеп к автомобилю «Нива»:

а – вид сбоку; б – вид сверху (по сечению А – А); в – вид сзади; 1 – скоба (сталь, пруток ∅ 20 мм); 2 – пластина усиливающая (сталь, толщина 10 мм); 3 – перегородка усиливающая (сталь, 4 × 100 × 125 мм); 4 – дышло (сталь, швеллер № 12); 5 – пластина усиливающая (сталь, 5 × 50 × 90 мм); 6 – стойка кронштейна запасного колеса (сталь, труба 20 мм); 7 – окантовка кузова (сталь, уголок 32 × 32 мм); 8 – зашивка кузова (сталь, толщина 1,2 мм); 9 – днище (сталь, толщина 2 мм); 10 – замок; 11 – петля; 12 – бампер (сталь, труба 25 × 15 мм); 13 – лонжерон (сталь, швеллер № 16); 14 – проушина (сталь); 15 – продольная связь (сталь, труба 25 × 25 мм); 16 – поперечная связь (сталь, труба 25 × 25 мм); 17 – окантовка заднего борта (сталь, труба 25 × 50 мм); 18 – пластина грязезащитная (сталь, 2 × 150 × 280 мм); 19 – пластина опорная (сталь, 14 × 140 × 160 мм); 20 – подкос (сталь); 21 – ось (от компрессора ПР-10)

Наиболее приемлемый вариант сборки рамы с дышлом такой: зацепить дышло прицепа за буксирный крюк автомобиля, затем основу рамы с рессорами и осью на колесах поставить в горизонтальное положение; вставить дышло в основу рамы и приварить электродуговой сваркой согласно чертежу. Затем собирайте и сваривайте остальные детали кузова. По завершении сварочных работ все детали прицепа окрасьте автомобильной эмалью, а когда она высохнет, смонтируйте электропроводку и установите на место фонари.

Буксировочное устройство состоит из жесткой балки кронштейна, хомута, накладки, раскосов, пластин и буксирного крюка (рис. 104). Буксирный крюк лучше взять готовый – от автомобиля УАЗ или аналогичный.

Конструкция закреплена на кузове автомобиля в четырех точках. Передний конец через накладку притянут четырьмя болтами М8 × 30 к полу багажника и охватывает поперечину пола. Задний фиксируется на бампере двумя болтами М8 × 25 и двумя болтами М10 × 25.

Балка выгнута из трубы ∅ 45 мм с толщиной стенки 3,5 мм. Хомут и накладка сделаны из листовой стали толщиной 4 мм; задний кронштейн – из угловой равнополочной стали 75 × 8 мм. В последнем для крепления крюка просверлены отверстия ∅ 13 мм. Края кронштейна снизу обрезаны на фрезерном станке. Раскосы изготовлены из угловой равнополочной стали 32 × 3 мм. Пластины вырезаны из стали толщиной 6 мм. В них следует согласно чертежу разметить и просверлить отверстия ∅ 8,6 мм и нарезать резьбу М10 × 1,25.

Теперь можно приступать к монтажу. По хомуту тщательно разметьте и просверлите отверстия в полу багажника. При этом необходимо учитывать, что буксировочное устройство должно располагаться строго по оси автомобиля. Хомут и накладку стяните болтами М8 × 30. Просверлив по месту отверстия в заднем бампере, закрепите кронштейн болтами М10. Буксирные петли автомобиля замените пластинами.
