Юрий Подольский - Сварочные работы. Практическое пособие

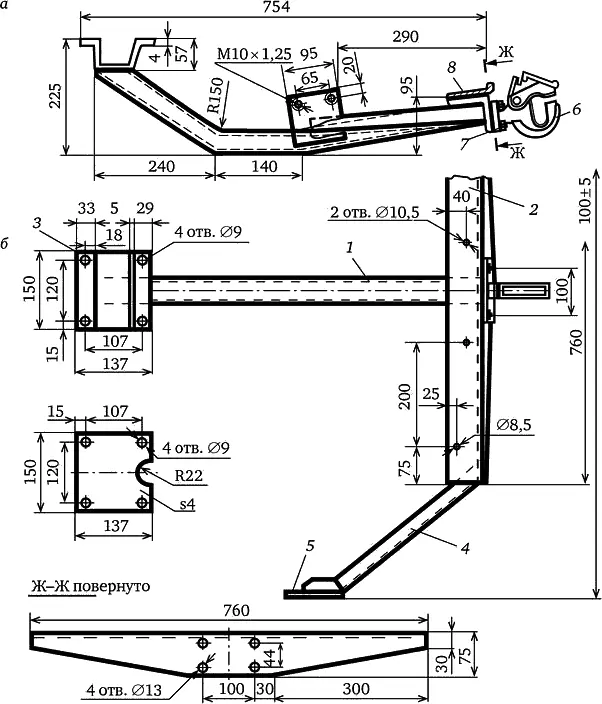

Рис. 104. Буксировочное устройство:

а – вид сбоку; б – вид сверху; 1 – балка продольная (сталь, труба 45 × 3,5 мм); 2 – кронштейн задний (сталь, уголок 75 × 8 мм); 3 – хомут (сталь, толщина 4 мм); 4 – раскос (сталь, уголок 32 × 3 мм); 5 – пластина крепежная (сталь, толщина 6 мм); 6 – крюк буксирный; 7 – болт М12 × 40 (4 шт.); 8 – бампер

Электродуговой сваркой прихватите балку к хомуту и кронштейну, а раскосы – к кронштейну и пластинам. А чтобы не испортить сваркой детали автомобиля, всю конструкцию следует демонтировать и обварить на сварочном столе. После этого тщательно зачистите швы и покрасьте собранную конструкцию. Когда краска высохнет, установите буксирное устройство на автомобиль и прикрепите четырьмя болтами буксирный крюк.

В последнюю очередь необходимо подключить к бортовой сети автомобиля световую сигнализацию прицепа. В качестве страховочного устройства следует обязательно установить стальной трос ∅ 8–10 мм или цепь.

Современные мопеды мало похожи на те «Риги», «Дельты», «Верховины», о которых мечтали многие советские мальчишки. Но до сих пор старые мопеды выручают жителей села, когда нужно съездить в магазин за хлебом, на ближайшую железнодорожную станцию или подбросить приятеля к дому. А если требуется перевезти какой-либо груз, например громоздкий газовый баллон, мешок картошки или пятидесятикилограммовый пакет цемента? Стоит ли тащить их на ручной тележке, в то время как ваши полторы «лошадиные силы» отдыхают в сарае? Ведь и эти хозяйственные работы можно возложить на мопед, если оснастить его боковым прицепом (рис. 105). Более того, при желании к раме последнего можно приспособить и удобное сиденье, превратив таким образом грузовой прицеп в пассажирский. Усовершенствовать «стального пони» несложно, главное, чтобы под рукой был сварочный аппарат.

Работу следует начать с подбора заготовок. Для рамы потребуются отрезки стальных труб ∅ 30–32 мм с толщиной стенки 2–2,5 мм. Для заготовок подкосов подойдут более тонкие трубы ∅ 20 мм. Для стыковочных узлов подберите болты М10 длиной 70 миллиметров.

Размечать заготовки проще по месту. Поставьте мопед на ровную площадку, закрепите его в строго вертикальном положении деревянными подпорками и наметьте места расположения осей стыковочных узлов. Болт заднего стыковочного узла располагается на пластине толщиной 4 мм, вваренной между правым пером задней вилки мопеда и подкосом. Болт переднего стыковочного узла приваривается к вертикальной стойке рамы на той же высоте, что и ось заднего узла. А болт верхнего узла закрепляется сваркой в месте соединения хребтовой трубы рамы и вертикальной стойки. В комплект каждого стыковочного узла входит резиновая втулка, диаметр которой почти такой же, как и внутренний диаметр соответствующей трубы.

Зафиксируйте на переднем узле трубчатую заготовку рамы. Для этого наденьте трубу на резиновую втулку стыковочного узла и туго затяните внешнюю гайку. Резина при этом сожмется и накрепко захватит трубу изнутри. Чтобы определить длину трубы, надо учесть, что колея будущей трехколесной машины должна составлять около 900 мм. Обрежьте заготовку, ориентируясь на этот размер.

Затем установите в трубе ось бокового колеса с помощью втулки-приставки и зафиксируйте сваркой. После этого в соответствии с рис. 105 разметьте и обрежьте остальные заготовки рамы.

Подгоняя подкосы, убедитесь, что после установки бокового колеса мопед сохранит вертикальное положение. Приваривать подкосы к раме и верхнему стыковочному узлу лучше всего в два приема: сначала слегка прихватить их, а затем, отсоединив раму, окончательно заварить стыки.

Установите сваренную раму на место. Колесо бокового прицепа должно быть слегка развернуто влево, если смотреть сверху (рис. 105, б ), т. е. передняя часть колеса должна быть ближе к оси симметрии мопеда приблизительно на 10 мм, чем задняя. К тому же сам мопед должен быть слегка наклонен влево (если смотреть сзади). Такого рода настройку можно осуществить, перемещая раму относительно болтов стыковочных узлов.

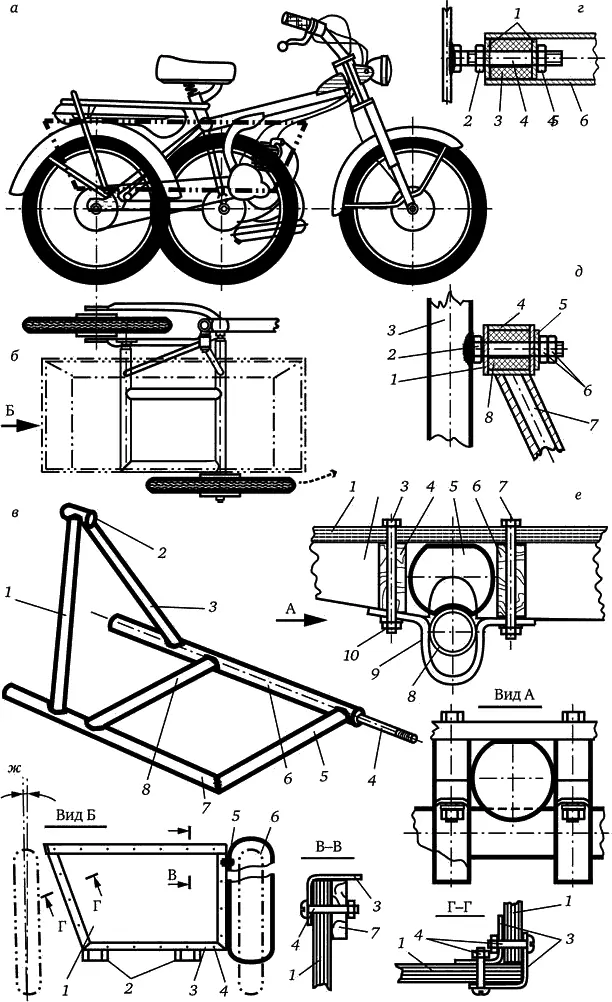

Рис. 105. Боковой прицеп для мопеда:

а – общий вид (вид сбоку); б – вид сверху (здесь и в поз. « а » грузовой кузов показан пунктиром); в – рама ( 1, 3 – трубчатый подкос; 2 – стальная втулка; 4 – ось бокового колеса; 5, 8 – продольные элементы рамы; 6 – передняя поперечина; 7 – задняя поперечина); г – нижний (передний или задний) стыковочный узел ( 1 – шайбы; 2 – гайка зажимная; 3 – резиновая втулка; 4 – стыковочный болт; 5 – регулировочная гайка; 6 – трубчатая поперечина рамы прицепа); д – верхний стыковочный узел ( 1 – внутренняя шайба; 2 – стыковочный болт; 3 – вертикальная стойка рамы; 4 – стальная втулка; 5 – внешняя шайба; 6 – гайка с контргайкой; 7 – трубчатый подкос; 8 – резиновая втулка); е – устройство подвески ( 1 – днище кузова; 2 – продольный лонжерон кузова; 3, 7 – соединительные болты; 4, 6 – упоры-ограничители; 5 – амортизатор – теннисный мяч; 8 – поперечина рамы прицепа; 9 – хомут; 10 – гайка); ж – кузов, вид сзади и элементы конструкции ( 1 – фанерная стенка; 2 – лонжероны; 3 – уголок; 4 – винт с гайкой М4; 5 – винт крепления грязевого щитка; 6 – грязевой щиток; 7 – рейка-окантовка)

Следует учесть также, что, какой бы прицеп вы ни делали – грузовой или пассажирский, – без подрессоривания коляски или кузова обойтись невозможно. Иначе инерционные силы, вибрация и повышенная нагрузка быстро приведут раму в аварийное состояние, да и на состоянии мопеда они скажутся не лучшим образом. Проще и надежнее всего установить кузов на четырех пневматических амортизаторах из обычных теннисных мячей ∅ 65 мм. Располагаются они в полостях продольных лонжеронов платформы кузова и фиксируются от смещения деревянными упорами (рис. 105, е ). Лонжероны сделаны из реек сечением 20 × 75 мм и соединены попарно с помощью поперечин, вырезанных из таких же реек. К основанию кузова лонжероны крепятся эпоксидным клеем и шурупами. По оси каждого из амортизаторов, которые совпадают с осями поперечин рамы, прорежьте выемки под трубы поперечин на глубину 35 мм. К числу элементов подвески относятся также четыре хомута из стальной полосы толщиной около 3 мм и шириной 20 мм. Крепятся хомуты к лонжеронам болтами с резьбой М6.
