В плите вырезаны две конфорки: основная и резервная. Подставки для посуды выполнены в виде трехлучевой звезды. У основной конфорки подставка приварена к плите, у резервной – съемная. Когда резервная конфорка не используется, подставка с нее снимается и конфорка закрывается крышкой, что увеличивает поток теплоты через основную конфорку. Таким образом, в процессе приготовления пищи удается в какой-то мере регулировать тепловой режим приготовления, манипулируя крышкой резервной конфорки, перемещая кочергой дрова в топке под ту или другую конфорку и, конечно, контролируя при этом количество и качество сжигаемых дров.

Как видно из рисунка, кроме топливной дверцы, печь имеет спереди еще две дверцы. Одну перед конфорками – для защиты посуды от холодного ветра, другую в дымоулавливающем колпаке – для установки объемной посуды, например ведра. Дымовая труба может быть изготовлена из жести или кровельного железа. Она должна иметь достаточную площадь сечения – не менее 100 см 2.

Печь можно с успехом использовать и в качестве мангала для шашлыков. Для этого снимают конфорочную плиту и прикрывают колосниковые отверстия металлическим листом. Шампуры укладывают на рамку. Из подготовленной таким образом плиты получается вполне удовлетворительный гриль для запекания маринованной курицы, рыбы и т. п.

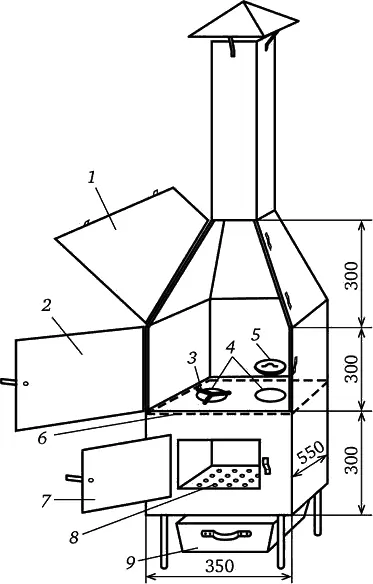

Рис. 106. Дровяная двухконфорочная печь для летней кухни:

1, 2 – открывающиеся стенки; 3 – конфорочная подставка; 4 – конфорка; 5 – крышка; 6 – рамка из уголка (внутри корпуса); 7 – дверца топки; 8 – днище, оно же колосниковая решетка; 9 – ящик для золы

Печь потребляет сравнительно мало дров, во всяком случае, по сравнению с кострами или открытыми очагами.

Металлическая печь, изображенная на рис. 107, имеет габариты 50 × 60 × × 100 мм, вес без камней – 80 кг. Ее можно ставить прямо на бетонный пол. Топочная часть сварена из 5-миллиметровой стали, все остальное – из стального листа толщиной 2,5 мм. К топочной части с трех сторон крепится экран из стали толщиной 2 мм, он защищает от теплового излучения печи и обеспечивает конвекцию воздуха. Экран не доходит до пола примерно на 10 см – в этот зазор втягивается холодный воздух, а сверху выходит теплый поток. Циркуляция воздуха в несколько раз увеличивает теплоотдачу печи.

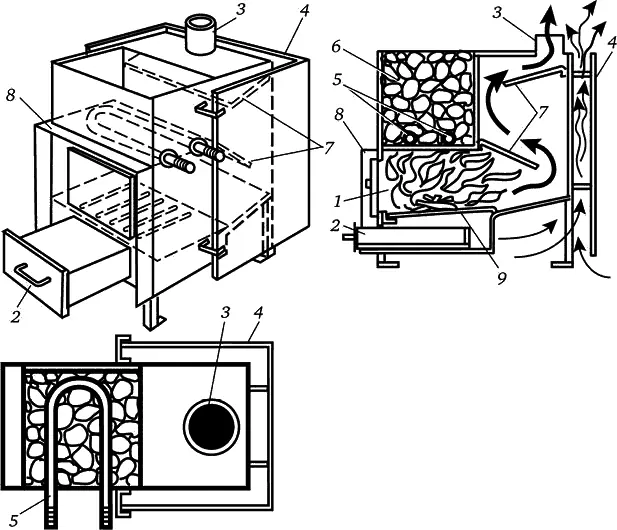

Рис. 107. Печь-каменка:

1 – топка; 2 – зольный ящик; 3 – дымоход; 4 – экран; 5 – водонагревательная труба; 6 – контейнер для камней; 7 – ограждающие кулисы; 8 – козырек; 9 – колосник

В верхней части топки просверлены два отверстия, в них вставлены водопроводные трубы ¾˝. К ним на сгонах через гибкий подвод подсоединяется бак, который находится в душевой. При топке печи вода в трубе нагревается и поднимается в бак, ее место благодаря естественной циркуляции занимает более холодная.

Дымовая труба может быть из черного железа, но самый дешевый и в тоже время надежный способ – использовать канализационную чугунную трубу ∅ 100 мм. Она долговечна и имеет с одной стороны раструб ∅ 120 мм, который подходит ко всем печкам и трубам. Труба проходит перекрытие потолка через засыпанный керамзитом короб, согнутый из оцинкованного кровельного железа.

Эта конструкция рассчитана как на сауну, так и на русскую баню. Предлагается два варианта печи, которые отличаются, в частности, расположением выходного отверстия дымохода. В первом варианте (рис. 108, а ) отверстие расположено со стороны, противоположной топочной дверце, во втором (рис. 108, б ) – в верхней части боковой стенки. Это позволяет изменить расположение трубы. Кроме того, во втором варианте возможно установить рядом с печью имеющий с ней общий дымоход камин, обращенный в сторону места отдыха.

В первой конструкции вода нагревается с помощью труб, вваренных в саму печь. Во второй на свободную верхнюю часть печи устанавливают бак из нержавейки. В этом месте, в кладке, разделяющей сауну и моечную, выполняют соответствующее размерам бака отверстие. Бак на 20–25 см выступает в моечную, где установлен кран и горловина для заправки водой.

Обе печи – непрерывного действия. Камни изолированы от дымовых газов и нагреваются за счет передачи тепла металлическими коробами.

Печи имеют достаточно просторную топку с наклоном для лучшего сгорания дров. Поды печей также сделаны с наклоном для улучшения тяги и препятствуют выходу дымовых газов – «дымлению» через открытую топочную дверцу. В первом варианте горячие газы, охватывая с трех сторон короб с камнями, совершают полный оборот и выходят в трубу. Во втором – газы проходят между боковинами печи и наклонными стенками короба (в этом случае короб прогревается более интенсивно), далее наклонным листом отражаются к верхней передней части печи и через стальную трубу направляются в кирпичную трубу. Золу выгребают из ниши, расположенной ниже топочной дверцы, чистка находится выше.

Материал для печей – листовая сталь толщиной 6 мм. В качестве колосников используют стальные арматурные прутки ∅ 22 мм, установленные с зазором 3–5 миллиметров.

На рис. 109 приведена раскладка листового материала. Номера листов соответствуют позициям на рис. 108.

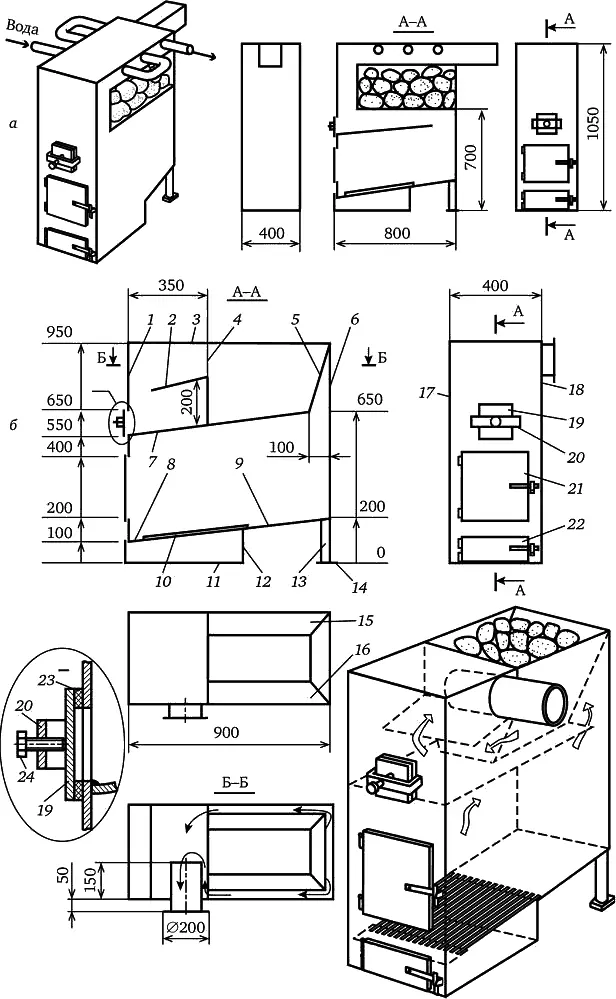

Рис. 108. Универсальная печь-каменка:

а – первый вариант конструкции печи; б – второй вариант конструкции печи; 1 – передняя стенка корпуса; 2 – отражатель; 3 – верхняя панель корпуса; 4 – передняя стенка каменки; 5 – задняя стенка каменки; 6 – задняя стенка корпуса; 7 – под; 8, 9 – панели днища топливника; 10 – колосники (пруток ∅ 22 мм, 17 штук); 11 – днище зольника; 12 – задняя стенка зольника; 13 – ножки корпуса (труба ∅ 50 мм, 2 шт.); 14 – пята ножки (2 шт.); 15, 16 – боковые стенки каменки; 17, 18 – боковые стенки корпуса; 19 – заглушка; 20 – скоба; 21 – дверца топливника; 22 – дверца зольника; 23 – асбестовая прокладка; 24 – болт М10

Металлическую печь устанавливают непосредственно в сауне, куда направляется основное тепло. Топка обращена в сторону комнаты отдыха, которую отапливает своей передней поверхностью. Боковая стенка корпуса печи прогревает моечную.

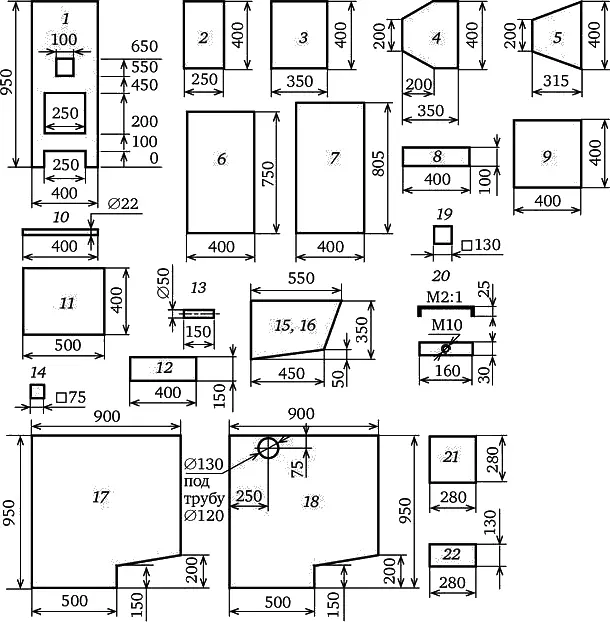

Рис. 109. Раскрой листового материала
