а – вид сбоку; б – вид сверху (в сечении показана нижняя сетка); в – устройство ножек на колесиках; г – крышка жаровни (оцинкованный стальной лист ∅ 0,9 мм); д – совок; е – опахало; ж – кочерга; з – шампур; 1 – ручка с крючками (проволока ∅ 10 мм из нержавеющей стали, 2 шт.); 2 – под (печной кирпич); 3 – жаровня (стальной лист s4); 4 – ножка (труба ¾˝, 4 шт.); 5 – запас дров; 6 – продольная связь (труба ½˝, 2 шт.); 7 – поперечина (труба ½”, 2 шт.); 8 – сетка (проволока ∅ 2 мм); 9 – ручка со столиком; 10 – веер опахала (дюралюминиевый лист s1,5); 11 – ручка опахала (дерево)

Если дорожки на вашем участке ровные, можно на две ножки мангала установить колесики (рис. 110, в ). Это позволит передвигать его в одиночку. Но не забывайте о пожарной безопасности – двигать мангал можно лишь тогда, когда дрова не горят, а угли уже остыли.

Может возникнуть необходимость сделать ножки съемными для зимнего хранения или перевозки в багажнике автомобиля. В этом случае к дну жаровни по углам приварите резьбовые водопроводные муфты на ¾˝, а на верхних концах ножек нарежьте соответствующую резьбу. Однако в таком случае сложнее будет жестко связать ножки между собой внизу, чтобы обеспечить устойчивость конструкции.

Другой вариант – сделать съемной жаровню. Для этого надо сварить по верху ножек обвязку из отрезков подходящих уголков по размерам днища, чтобы на него можно было устанавливать короб жаровни. Тогда конструкцию ножек можно оставить как в основном варианте.

С боков короба к днищу и стенкам приварены ручки для переноски, изготовленные из прутка нержавеющей стали ∅ 10 мм. Если их концы со стороны короба загнуть полукольцом, как показано на чертеже, то получатся удобные крючки, чтобы подвесить кочергу и другие аксессуары. Одну из ручек можно сделать длиннее другой и прикрепить к ней сверху металлическую пластину – столик, на котором удобно держать, допустим, соусы во время приготовления шашлыка.

В готовом мангале следует зачистить все сварные швы и покрасить все изделие, кроме ручек, кузбасс-лаком. После высыхания лака мангал устанавливают во дворе, а днище жаровни выкладывают насухо печным кирпичом. Но работу на этом считать законченной еще нельзя! Коль скоро вы сами сделали мангал, надо к нему сделать и необходимые аксессуары.

Поскольку мангал обычно стоит в саду под открытым небом, имеет смысл для жаровни изготовить крышку (рис. 110, г ). Она же необходима и в случае, когда надо срочно передвинуть еще не остывший мангал. Для крышки нужен стальной оцинкованный лист толщиной 0,9 мм. Крышка немного длиннее мангала, чтобы дождевая вода не попадала в жаровню. Длинные кромки крышки загнуты так, чтобы они немного пружинили и плотно прижимались к передней и задней стенкам. Тогда крышку не сдует даже сильным ветром.

Мангальная кочерга (рис. 110, ж ) по форме такая же, как и печная, но шире последней, поскольку служит для разгребания и равномерного распределения углей. Делают ее из стальной полосы сечением 15 × 4 миллиметра.

Совок тоже напоминает печной. Отличие лишь в том, что у него ручка приподнята над совком, чтобы не пачкались руки при очистке жаровни (рис. 110, д ). Сам совок изготовлен из такого же оцинкованного стального листа, что и крышка, а ручка – из такой же полосы, что и кочерга.

Главное приспособление для шашлыка – шампуры. Их делают из полосы нержавеющей стали 8 × 2 мм. На одном конце делают острие для накалывания мяса, на другом – загибают ручку-кольцо. Чтобы можно было поворачивать шампур на небольшой угол для равномерного прожаривания шашлыка, небольшой отрезок шампура возле ручки завивают, как показано на рис. 110, з .

И последняя принадлежность – опахало. Это совсем простое изделие, представляющее собой квадратную (200 × 200 мм) пластину из 1,5-миллиметрового дюралюминия с приклепанной к ней накладной деревянной ручкой (рис. 110, е ). Для того чтобы подвешивать опахало на крючок, просверлите отверстие в одном из его углов.

После обрезки деревьев, при строительстве и ремонте хозяйственных построек на приусадебном или садовом участке скапливается мусор. Как правило, его сжигают на костре, но можно поступить более цивилизованно, если изготовить специальную печь. К тому же такая садовая буржуйка может послужить и для обогрева осенними вечерами. Сделать ее совсем несложно. Для этого понадобятся всего-то железная бочка с прохудившимся дном, 32 керамических кирпича, немного листового и пруткового железа и сварочный аппарат.

В бочке – корпусе печки – размечаем отверстия под поддувало и дверцу топки и вырубаем или выпиливаем их болгаркой (рис. 111, а ). К верхнему обрамлению бочки привариваем с равным шагом 4–6 стоек из прутка ∅ 10–12 мм. Из такого же прутка сгибаем кольцо и привариваем к стойкам. Высота стоек должна быть такая, чтобы кольцо отстояло от верха бочки на 30–40 мм. На это кольцо опирается зонт с дымоходом, трубой и флюгаркой. Последняя представляет собой колпак из жести, который крепится на кронштейнах для предотвращения попадания в трубу осадков.

Зазор между корпусом и зонтом, обеспечиваемый кольцом, необходим для хорошей тяги. После розжига топки в этот зазор устанавливаем крышку из листового железа толщиной 5–6 мм c отверстием дымохода в центре ∅ 140–150 миллиметров.

Печку изнутри футеруем керамическим кирпичом на глиняном растворе. Схема футеровки показана на рис. 111, б . Кирпичи укладываем на дно бочки стоймя и швы между ними заделываем глиняным раствором. При этом между кирпичом и металлической стенкой не должно быть пустот. После укладки первого ряда на кирпичи кладем колосниковую решетку, изготовленную из обрезков металлических прутков ∅ 8–10 мм. Затем кладем второй и последующие ряды кирпича.

Теперь надо дать раствору высохнуть. За это время изготовим вытяжной зонт с дымоходом. Он может иметь вид или усеченного конуса, соединенного с цилиндрическим дымоходом, или усеченной пирамиды с дымоходом квадратного сечения. К двум граням зонта крепим ручки.

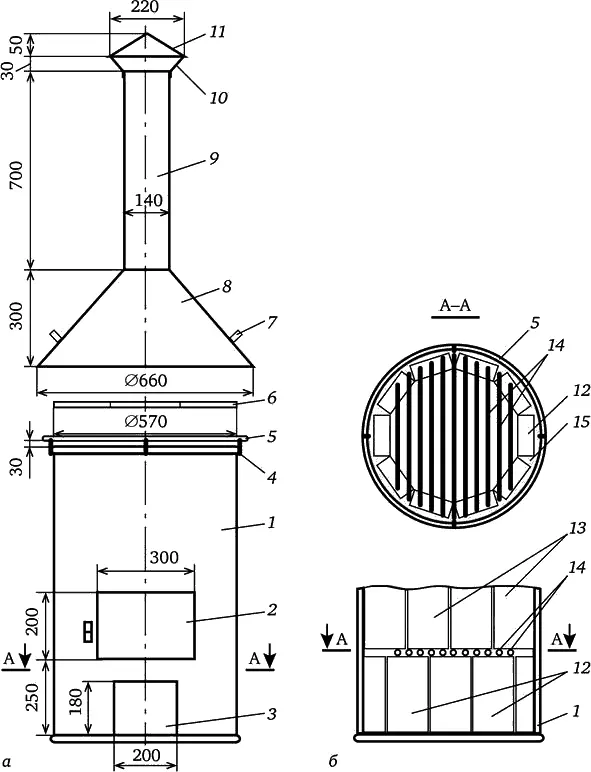

Рис. 111. Садовая печь:

а – общий вид; б – схема футеровки; 1 – корпус (бочка); 2 – топочная дверца; 3 – поддувало; 4 – стойки; 5 – кольцо-опора; 6 – крышка; 7 – ручка; 8 – вытяжной зонт; 9 – дымовая труба; 10 – кронштейны; 11 – флюгарка; 12 – первый ряд футеровки; 13 – второй ряд футеровки; 14 – колосниковая решетка; 15 – глина

Топить печь можно через сутки. После розжига по мере сгорания мусора и разогрева печи снимаем зонт, крышку и загружаем печь сверху полностью, затем устанавливаем крышку и зонт на место.
