Для пожаробезопасности печь обкладывают защитной стенкой толщиной в полкирпича, установив ее на едином с печью фундаменте. Кладку выполняют из красного кирпича на цементном растворе.

Стенка, отделяющая моечную от сауны, отстоит от боковой поверхности печи на расстояние не более 1 см. Кирпич укладывают в шахматном порядке в зоне боковой стенки печи, а не доходя 5–6 см до ее верха кладка переходит в сплошную до потолка. Образованные в шахматной кладке проемы позволяют печи прогревать моечную излучением. Поверхность кладки со стороны моечной можно обложить керамической плиткой, не перекрывая проемы.

Со стороны комнаты отдыха для предотвращения ожогов печь заглублена в стену на 10 см и полностью открыта. На уровне верха корпуса печи кладку стенки переводят в сплошную до потолка. При кладке нужно оставлять между кирпичом и печью тепловые зазоры: боковые – 5 мм, а вертикальные – 10–20 миллиметров.

В сауне для предотвращения ожогов и уменьшения прямого излучения раскаленной печи до ее верхней части выкладывают стенку кирпичом, располагаемым в шахматном порядке, с отступом на полкирпича от корпуса печи. Кладку связывают со стенкой, примыкающей к топке.

Расстояние от корпуса металлической печи до любой деревянной стены с учетом защитного слоя кирпича должно быть не менее 250 мм. Так как мощное тепловое излучение верха печи сопровождается еще и высокой температурой восходящего воздуха, деревянный потолок над печью также необходимо защитить. Можно это сделать тем же кирпичом, уложенным плашмя над зоной печки на металлических уголках, закрепленных, например, между балками перекрытия или на специальных, приваренных к печи, стойках. Размеры экрана над печью должны превышать ее собственные размеры в плане не менее чем на 250 миллиметров.

Так как металлические печи очень производительны и рассчитаны на быстрый прогрев бани, чрезмерная неконтролируемая топка после достижения заданной температуры может привести к перегреву сауны и загоранию деревянных конструкций.

Печь установлена на фундамент, сверху которого кладут по всему периметру двойной слой гидроизоляции и два ряда кирпичной кладки на цементном растворе. Со стороны топки кладка на четверть кирпича должна быть смещена в сторону сауны для удобства выгребания золы.

Пол в комнате отдыха желательно расположить на 2 слоя кирпичей ниже днища корпуса печи. Перед печью на пол укладывают 1 слой кирпичей размером не менее 51 × 51 см, так как стального листа недостаточно из-за сильного теплоизлучения.

Пол в сауне нужно поднять на 2–3 слоя кирпичей выше, что обеспечит ему лучший прогрев. Высота сауны – не более 220 сантиметров.

После установки печи приступают к кладке защитных кирпичных стен и трубы. При наличии камина выходной патрубок печки наращивают соответствующей стальной трубой, которую вводят в отдельный дымоход (сечением в ½ кирпича) в кладке камина, объединяющийся затем с основным его дымоходом (сечением не менее чем в кирпич) в верхней части камина. Зазоры между кирпичной кладкой и металлической трубой печи должны быть не менее 5 мм по горизонтали и не менее 20 мм по вертикали для компенсации теплового расширения деталей печи при топке. Зазоры следует уплотнить асбестом или стекловатой. Печная труба не должна перевязываться с другой кладкой. С камином кирпичный экран можно перевязать 2–3 раза. В местах стыковки труб необходимо предусмотреть чистки. Задвижки печей устанавливают в кладке трубы.

При разогреве сауны печь топят интенсивно, далее для поддержания необходимой температуры оставляют гореть не более 4–5 поленьев.

Мангал – переносная металлическая жаровня в виде продолговатого ящика на ножках – пользуется огромной популярностью не только у любителей выезда на природу, но и у дачников. Его можно увидеть и на частном подворье, и даже на балконе многоэтажки.

Основная часть мангала – жаровня – имеет форму ящика, днище и стенки которого приварены друг к другу непрерывным швом. Длина ящика зависит от того, какое максимальное количество шампуров вы намереваетесь одновременно размещать на жаровне, но надо помнить, что от этой длины очень зависит расход дров. Ширина жаровни выбирается по длине рабочей части шампуров. Высота стенок (глубина жаровни) тоже может быть разной. И здесь подсказка кроется в одном нехитром секрете. Он состоит в том, что днище мангала должно быть выложено красным кирпичом (лучше – жаростойким). Кирпичи укладывают плашмя без раствора, впритык один к другому. Этот керамический слой не мешает ни розжигу, ни горению дров, а лишь вбирает в себя тепловую энергию, не допуская перегрева днища и нижней части стенок металлического короба. Когда же дрова прогорят, хорошо прогретые кирпичи равномерно распределяют жар углей по всему коробу мангала, что улучшает качество и скорость приготовления блюд, полуфабрикат прожаривается более равномерно как по поверхности, так и по глубине. К тому же экономятся дрова.

При выезде на пикник кирпичи вместе с мангалом везти не обязательно. Можно засыпать днище соответствующим слоем местного песка или глины. Это хоть и не так эффективно, как кирпичный слой, но все же лучше, чем его отсутствие.

С учетом вышеизложенных соображений высота стенок мангала должна составлять приблизительно 200 мм, размеры короба тоже подгоняют под кирпичную закладку [30] Стандартные размеры одинарного кирпича 250 × 120 × 65 мм. . Его сваривают из листовой стали толщиной 3–4 мм согласно чертежу (рис. 110, а – б ). В длинных стенках мангала просверлены по 5–6 отверстий ∅ 15 мм на расстоянии 80 мм от днища. Эти отверстия выполняют функции поддувала в печке – способствуют доступу кислорода, необходимого для горения дров.

Снизу к днищу ящика-жаровни приварены по углам четыре ножки, выполненные из одинаковых отрезков старой водопроводной трубы ¾˝. К нижним торцам ножек приварены подпятники из обрезков стального листа. Примерно на четверти высоты от низа ножки попарно (по длинной стороне) скреплены отрезками полудюймовой водопроводной трубы или уголка 20 × 20. В свою очередь между собой они соединены двумя поперечинами из того же материала. На получившуюся раму, необходимую прежде всего для устойчивости мангала, можно натянуть проволочную сетку и укладывать на нее для просушки запасную охапку дров. А если есть лишние отрезки трубы или уголка, можно увеличить число поперечин, как показано на рис. 110, в .

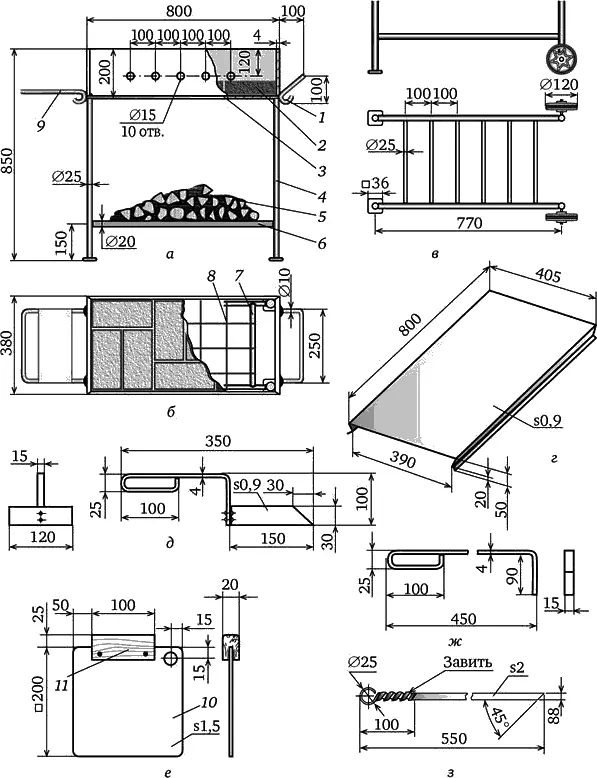

Рис. 110. Типовой мангал, сваренный из стальных листов, и аксессуары к нему:
