Внизу пружины крепят к раме через отверстия ∅ 5 мм, просверленные на расстоянии 7 см от конца трубы. Сверху их надевают на ось педали. Чтобы не поцарапать пол, на нижние упоры рамы надевают отрезки мягкой трубки длиной 2 сантиметра.

В нижнюю втулку продевают продольную опору, на которую тоже надевают трубчатые амортизаторы. Для фиксации трубы-опоры во втулке в ней можно соосно просверлить небольшое отверстие и фиксировать трубу, вставив в это отверстие, например, отрезок гвоздя. Можно сделать проще – надеть на продольную опору не пару трубчатых амортизаторов, а четыре, по два с каждой стороны. Тогда внутренняя пара, придвинутая вплотную к втулке, будет препятствовать сдвигу опоры.

На верхние загибы – ручки – также надевают трубки, желательно белого цвета, так как при быстрой и длительной «езде» ладони могут вспотеть и от черной трубки окраситься в тот же цвет. Лучше всего, конечно, подойдут ручки велосипедного руля. На деревянные педали маленькими гвоздиками крепят кожаные ремешки для фиксации ног. Остается покрасить тренажер подходящей краской – и он готов к эксплуатации. Общий вид его представлен на рис. 115, е .

Складным велосипедом сегодня никого не удивишь. Однако его габариты даже в сложенном виде велики, и хранить его дома, а тем более транспортировать в автобусе или трамвае не всегда удобно. Двухколесная машина, представленная на рис. 116, после трансформации помещается в чемодане или сумке с габаритами 650 × 450 × 150 миллиметров.

В основу конструкции положены колеса-дутики от детского велосипеда или самоката с шинами, имеющими обозначение 250 × 56. Если же у вас окажутся другие колеса, в конструкцию придется внести изменения.

Рамавелосипеда – хребтового типа, согнута из трубы с внешним диаметром 40 мм и толщиной стенки 2–2,5 мм. Спереди рамы располагается шарнирно-стыковочный узел, состоящий из двух фигурных 3-миллиметровых стальных пластин. К раме пластины их прикрепляют сваркой. Отверстия под шарнир и болт-фиксатор сверлят в пластинах и разделывают после сварки. С противоположной стороны хребтовой трубы приваривают подшипниковый узел ведущей звездочки – корпус каретки. Делать его самому совсем не обязательно – подойдет каретка практически от любого велосипеда.

Около каретки к раме приваривают фиксирующее устройство, с помощью которого задняя вилка надежно стыкуется с рамой. Этот узел лучше всего монтировать по месту в процессе сборки велосипеда. Это позволит достичь того, что ответные части – и та, что на раме, и та, что на задней вилке, – четко совпадут при складывании велосипеда.

Передняя вилкасостоит из неподвижной и поворотной частей. Поворотная часть сварена из велосипедной рулевой колонки (отрезается от рамы старого велосипеда) и двух перьев, каждое из которых сварено из двух труб, телескопически входящих друг в друга. Внешний диаметр большей трубы – около 30 мм, толщина стенки – 2 мм; диаметр внутренней – около 20 мм, толщина стенки – 2–2,5 мм. Концы перьев расплющивают, в них засверливают отверстия в соответствии с диаметром оси колеса, выбранного для велосипеда. Рулевую колонку сваривают с перьями с помощью двух мостиков – пластин из листа толщиной около 3 мм с просверленными в них отверстиями под колонку и перья.

Неподвижная часть передней вилки – это стальная труба, внешний диаметр которой такой же, как у вваренной в поворотную часть вилки велосипедной рулевой колонки. В последнюю вставлена и закреплена сваркой еще одна труба – такого диаметра, чтобы на нее можно было надеть подшипники велосипедной рулевой колонки. На неподвижной части передней вилки закрепляют узел поворота, относительно которого складывается передняя часть велосипеда, а также «ухо» под болт-фиксатор, удерживающий переднюю вилку в рабочем положении.

На верхнем мостике передней вилки закрепляют два хомута, которыми крепятся полудуги руля, – их можно выгнуть самостоятельно из листовой стали или приобрести в магазинах, где продаются запчасти для мопедов и мотоциклов.

Задняя вилкасварена из двух перьев – отрезков стальных труб ∅ 20–22 мм с толщиной стенки около 2,5 мм. В задней ее части вваривают две фигурные стальные пластины толщиной 3 мм с продольным пазом – в них закрепляют заднее колесо велосипеда. Спереди приваривают два стальных кольца, совместно с кареткой выполняющих функцию шарнира. Правое и левое перья соединяют в единый сварной узел с помощью двух трубчатых поперечин.

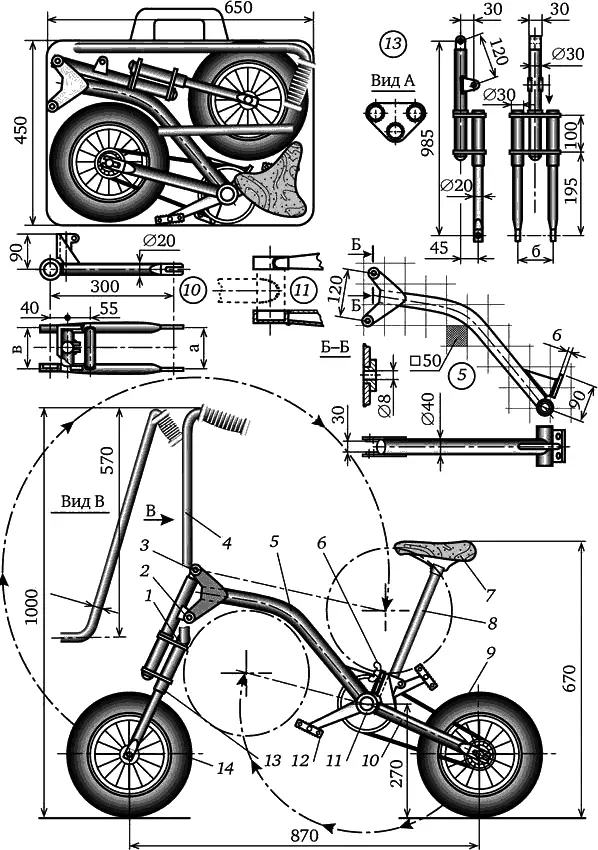

Рис. 116. Подростковый складной велосипед (вверху – в чемодане, внизу – в рабочем положении):

1 – хомуты крепления полудуг руля; 2 – фиксирующий узел; 3 – узел поворота передней вилки при складывании; 4 – руль; 5 – рама; 6 – барашковые гайки с болтами центрального фиксирующего узла; 7 – седло; 8 – подседельная труба; 9 – заднее колесо; 10 – задняя вилка; 11 – поворотный узел задней вилки; 12 – педальный узел (от любого велосипеда); 13 – передняя вилка; 14 – переднее колесо. Размеры «а» и «б» выбираются в соответствии с размерами применяемых колес, размер «в» определяется по используемой в конструкции каретке

Шарнирное соединение задней вилки и рамы – неразъемное. Выполнять его лучше так. Для начала подготавливают правое и левое перья вилки, т. е. к трубам приваривают кольца шарнира и фигурные пластины. Далее перья устанавливают на каретку и временно соединяют с помощью деревянного бруска и стяжки из стальной проволоки. Необходимо тщательно проверить функционирование шарнира – рама и задняя вилка должны легко поворачиваться друг относительно друга и не иметь больших люфтов. Далее к перьям подгоняют поперечины и прихватывают двумя-тремя сварочными точками. Сняв проволочную стяжку и удалив деревянный брусок, убедитесь в надежной работе шарнира и окончательно заварите стыки узла.

Руль велосипеда состоит из двух полудуг, закрепляемых двумя хомутами на верхнем мостике передней вилки. Для руля подойдут тонкостенные стальные трубы ∅ 22 × 1,5 мм. Сгибать их следует, предварительно набив песком и разогрев паяльной лампой или в горне.

Седло обычное, велосипедное. Подседельная труба удлиненная, ее длина составляет около 400 мм. Ее фиксируют в разрезной трубе, к которой приварены два «уха» со сквозным отверстием ∅ 8 мм. Получается своего рода цанга, которая затягивается болтом М8 с барашковой гайкой.

Сборка.Сначала закрепите на раме и задней вилке фиксирующее устройство. Оно состоит из двух ответных частей, соединяемых при раскладывании велосипеда в рабочее положение двумя болтами и барашковыми гайками. Первая представляет собой две сваренные в виде буквы Т стальные пластины толщиной 6 мм. Вторая – отрезок стального швеллера П-образного профиля с толщиной стенки также около 6 миллиметров.
