Фиксирующее устройство закрепляют на велосипеде, как уже упоминалось, по месту. Для этого после изготовления его ответных частей их соединяют болтами и подгоняют к раме и задней вилке, установленным в показанном на чертеже положении. После этого фиксирующее устройство прихватывают к раме и задней вилке, проверяют его работоспособность и окончательно приваривают.

Для хранения или перевозки складного велосипеда понадобится чемодан с габаритами, как уже говорилось, 650 × 450 × 150 мм. Если подобрать его не удастся, сумку таких размеров можно сшить самостоятельно – из искусственной кожи или брезента. Чтобы она держала форму, по периметру (на виде сбоку) вшивается стальная проволока ∅ 5 мм, а в верхнюю часть (под ручку) – фанерная пластинка.

Складывают велосипед следующим образом. Сначала откручивают барашковую гайку с болта-фиксатора, закрепляющего переднюю вилку в рабочем положении. Так же отсоединяют полудуги руля и снимают седло. Далее переднюю вилку поворачивают по часовой стрелке до упора. После этого отворачивают барашковые гайки центрального фиксирующего устройства и поворачивают по часовой стрелке до упора заднюю вилку. Седло отсоединяют от подседельной трубы. Педали выворачивают и завинчивают с внутренней стороны рычагов. Все детали и узлы велосипеда свободно размещаются в том же чемодане. Сборка и разборка велосипеда занимают не более десяти минут.

Какое же удовольствие от путешествия, если не с кем поделиться впечатлениями? Как раз для этого и существуют двухместные велосипеды – тандемы. Но найти в продаже такое транспортное средство довольно сложно, да и стоит оно немало. Что нужно, чтобы сделать его самому? Обычный велосипед и рама с кареткой от другого такого же. После доработки и соединения получается жесткая, прочная и надежная конструкция. Кроме этих двух основных компонентов, нужны еще дополнительное ведущее зубчатое колесо, вторая цепь, седло, руль и некоторые другие детали, изготовить которые придется самостоятельно (рис. 117).

Для начала разберите одноместный велосипед: снимите колеса, узел каретки, крылья, седло, переднюю вилку и руль. Переделка рамы первого велосипеда состоит в том, что отрезают заднюю вилку и прямые трубки около гнезда оси большой передачи (вид Б). У второй рамы надо отрезать рулевую колонку (узел Д).

Обе рамы соединяют таким образом, чтобы их верхние трубы составляли одну прямую линию (сечение А – А), а наклонные сходились в точке, усиленной щечками. Передний конец трубы 8 располагают так, чтобы он точно входил между отрезанными трубками задней вилки первой рамы (вид Б), а задний упирался в гнездо каретки второй рамы, при этом расстоянием L необходимо обеспечить правильное нормальное натяжение цепи. Это вызвано тем, что в примененной системе передняя передача – нерегулируемая.

Руль (а вернее, опора для рук) велосипедиста, сидящего сзади, приваривается готовый или выполненный самостоятельно.

При сборке рам сначала приваривают трубку 8 к гнездам кареток обеих рам, а затем наклонные трубки. В последнюю очередь сваривают части заднего руля 3, 4, 12. Если имеется готовый руль с осью, то к задней раме приваривается только элемент 3.

После окончания сварочных работ места сварки выравнивают напильником, а затем зачищают наждачной бумагой, причем снимают также и лак, сгоревший при сварке.

Если лак на рамах не поврежден, то окрашивают только места сварки. В противном случае лаком покрывают всю раму тандема. Когда лак просохнет, тандем собирают: вставляют переднюю вилку и руль, ставят крылья, седла и колеса. Цепную передачу собирают в соответствии с кинематической схемой. Как видно из чертежа, на второй оси педалей собраны две одинаковые звездочки: к одной из них подводится цепь передней передачи, а с другой вращение передается уже на ведущий узел заднего колеса.

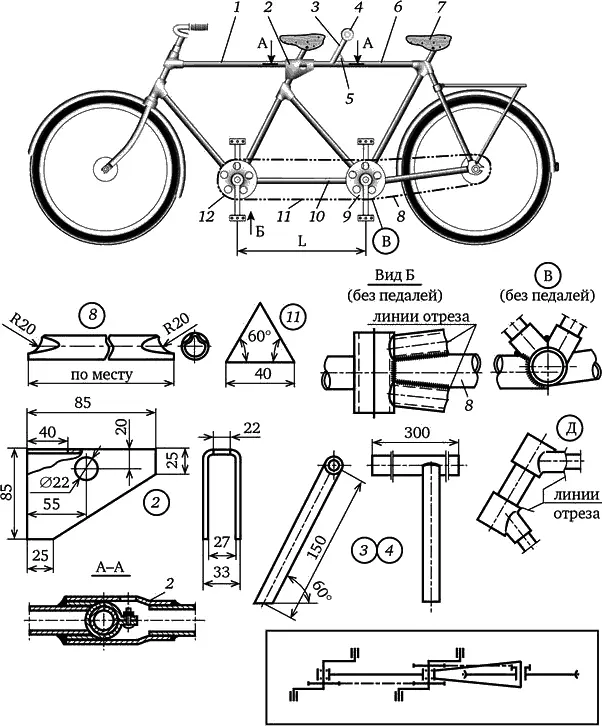

Рис. 117. Велотандем:

1 – рама первого велосипеда; 2 – накладка; 3 – стойка второго руля (труба ∅ 22 мм); 4 – второй руль (труба ∅ 20 мм); 5 – косынка; 6 – рама второго велосипеда; 7 – второе седло; 8, 11 – цепи; 9, 12 – каретки; 10 – лонжерон (труба ¾˝)

На передней зубчатой передаче цепь не натягивают. На задней передаче натяжение цепи регулируют обычным способом. При этом надо следить за тем, чтобы было выдержано одинаковое расстояние колеса от боковых трубок вилки.

Мода на предметы мебели и детали интерьера из металла постоянна. Кружево металла в сочетании с деревом, стеклом и другими материалами органично вписывается в современный интерьер, открывает новые возможности в создании самых разнообразных, в том числе и стилизованных, композиций и гарнитуров. Полосовой металл и пруток, пластик, фанерованная ДСП или простая фанера плюс фантазия мастера рождают красивые и удобные вещи, которые с одинаковым успехом могут служить в городской квартире, в сельском доме, на даче.

Цветы еще больше украсят ваш интерьер, если сделать для них этажерки из металла. Квадратный или круглый пруток, тонкие трубки, небольшие уголки – все пойдет в дело. Конструкция таких изделий настолько проста, что в особых пояснениях и не нуждается. Угловая этажерка, изображенная на рис. 118, а , сварена из круглого прутка ∅ 14 мм. Между боковыми стойками вварены опоры для полок из того же прутка. Сами полочки сплетены из лозы и покрыты бесцветным лаком.

Цветы, поставленные на ажурную этажерку со стеклянными полками (рис. 118, б ), словно парят в пространстве. Четыре ножки-опоры выгнуты из толстого прутка по шаблону. Вверху они собраны в одной точке и сварены вместе. Держатели полок нарезаны из тонкого уголка. Они же скрепляют ножки, к которым приварены.

На рис. 118, в изображена простая этажерка, для изготовления которой использован только металл. Стойки сделаны из труб (можно водопроводных ½˝). Полки вырезаны из перфорированного металлического листа. Края полок нужно отбортовать. Причем противоположные стороны можно загнуть в разных направлениях, например лицевую и заднюю вниз, а боковые – вверх. Углами полки приварены к стойкам. При этом нужно тщательно выставлять по уровню свариваемые детали, чтобы не было перекосов.

Для изготовления этажерки, изображенной на рис. 118, г , понадобятся трубы ½ – ¾˝, арматурный пруток и многослойная фанера для полок. Трубы образуют жесткий каркас, заполнение которого выполнено из прямых и изогнутых отрезков прутка. Из прутка сделаны и опоры под легкие верхние полки. Для нижних полок, где будут стоять большие и тяжелые горшки, нужны опоры посолиднее, поэтому их делают из тех же труб, что и каркас. Все элементы соединяют с помощью сварки.
