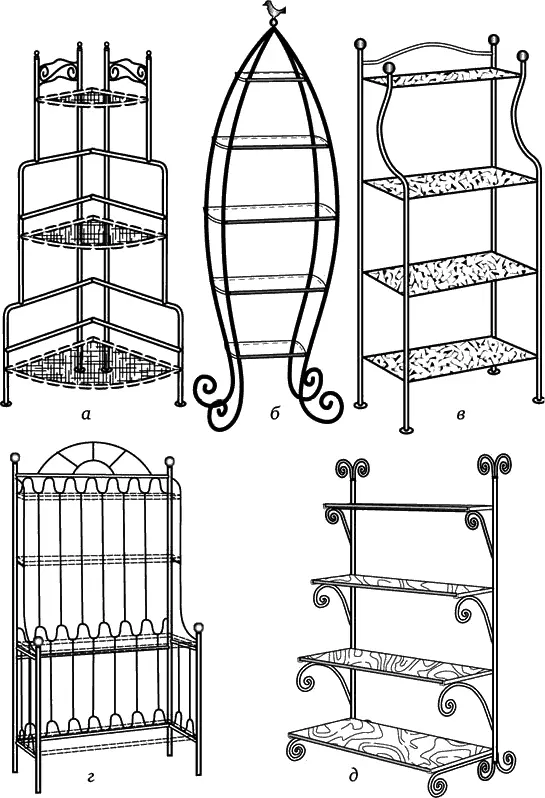

Рис. 118. Этажерки, сваренные из металла:

а – угловая этажерка; б – этажерка со стеклянными полками; в – простая металлическая этажерка; г – ажурная этажерка с фанерными полками; д – этажерка из квадратного прутка

Последняя из предложенных этажерок (рис. 118, д ) сделана из квадратного прутка сечением 10 × 10 мм. Все элементы соединены сваркой. Держателями полок служат уголки сечением 10 × 15 мм. Сами полки вырезаны из многослойной фанеры. Этажерка окрашена водостойкой эмалью.

Стол из металла со столешницей, облицованной керамической плиткой или покрытой росписью, – излюбленный предмет мебели многих владельцев загородных домов. Обычное его место – открытая терраса дома или укромный уголок сада. Изготовить стол под силу любому умельцу даже при небольшом опыте работы с металлом.

Каркас стола сделан из стальных труб прямоугольного сечения и прутковой стали. Столешницу выпиливают из плиты МДФ толщиной 19 мм. Кромки скругляют фрезерной машинкой. Столешницу нужно загрунтовать, а потом оклеить плиткой или нанести на ее поверхность рисунок (который может имитировать ту же плитку). Расписывают столешницу перед креплением ее к стальному каркасу.

Для изготовления каркаса нужна стальная профилированная труба 30 × 30 мм и стальной пруток ∅ 18 мм. Кроме того, потребуются 3 стальных шарика ∅ 60 мм; 6 шурупов 6 × 50 мм (для скрепления столешницы с каркасом); 6 шурупов 3,5 × 30 мм (для соединения двух деталей столешницы); водостойкий клей для дерева.

Из трубы, согласно чертежу (рис. 119), нарежьте 3 одинаковые детали длиной 400 мм для рамы стола. Три ножки стола длиной по 730 мм и три поперечины длиной по 385 мм сделайте из прутка.

Скрепленные струбцинами детали рамы по углам сначала прихватывают сваркой в нескольких точках, затем проваривают стыки непрерывным швом. После охлаждения металла струбцины удаляют, удаляют шлак и зачищают сварные швы.

Теперь нужно накернить точки сверления отверстий ∅ 6 мм под шурупы для соединения столешницы с каркасом. Отверстия на нижней части деталей раззенковывают под потайные головки шурупов, которыми будет крепиться столешница.

Стальные прутки для ножек изгибают с использованием молота и тисков так, чтобы из заготовок длиной 730 мм получились изогнутые ножки высотой 650 мм. Чтобы все они были одинаковыми, можно изготовить шаблон из толстого деревянного бруска или поискать подходящую криволинейную поверхность большого диаметра (например, колодезное кольцо).

Подготовленные ножки приваривают изнутри к вершинам рамы каркаса. Раму кладут плашмя, в угол ставят ножку, выравнивают по угольнику и прихватывают, а затем приваривают окончательно. После того как все ножки приварены, между ними устанавливают поперечные связи (проножки). Намечают места их расположения с помощью линейки или деревянного бруска, поставив каркас ножками на ровную поверхность, от которой отмеряют равные отрезки по высоте. По этим отрезкам делают метки и прихватывают проножки.

Стальные шарики на концах ножек призваны обеспечить устойчивость каркаса даже на неровной поверхности. Их сначала прихватывают сваркой, а затем приваривают окончательно.

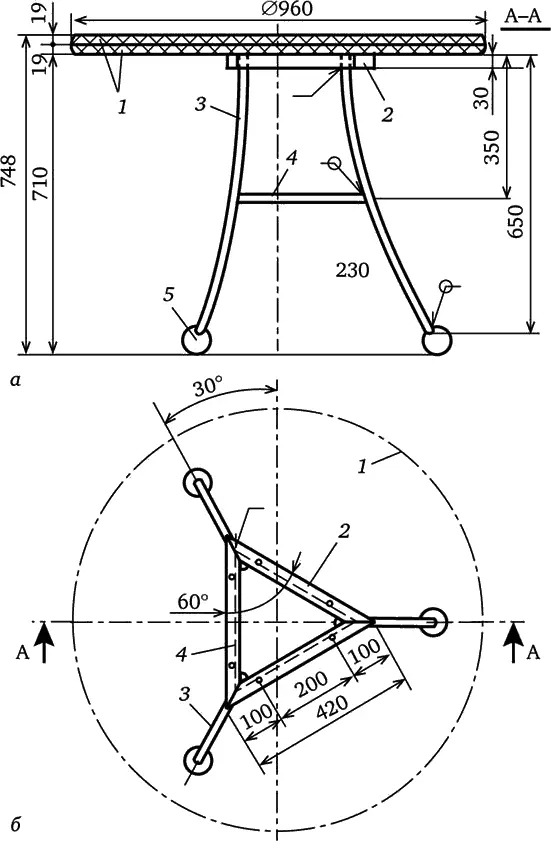

Рис. 119. Металлический стол с деревянной столешницей:

а – разрез по А – А; б – вид сверху; 1 – столешница; 2 – рама; 3 – ножки; 4 – поперечина; 5 – шарики-опоры

После окончания сварочных работ все швы надо аккуратно зашлифовать, зачистить поверхность металла и окрасить готовый каркас нитролаком. Теперь можно крепить столешницу саморезами к каркасу и устраивать торжественное чаепитие.

Для создания такой симпатичной вешалки (рис. 120) потребуется металлический пруток ∅ 6, 8 и 10 мм, квадратная труба 16 × 16 мм, листовой металл толщиной 2 и 3 мм, фанера толщиной 14 мм, болты М6 × 50, грунтовка по металлу, краска. Из инструментов следует достать дрель, сверла ∅ 4 и 6 мм, ножовку, напильник, ручную пилу с узким полотном, напильник по дереву полукруглый, сварочный аппарат, метр, кисточку.

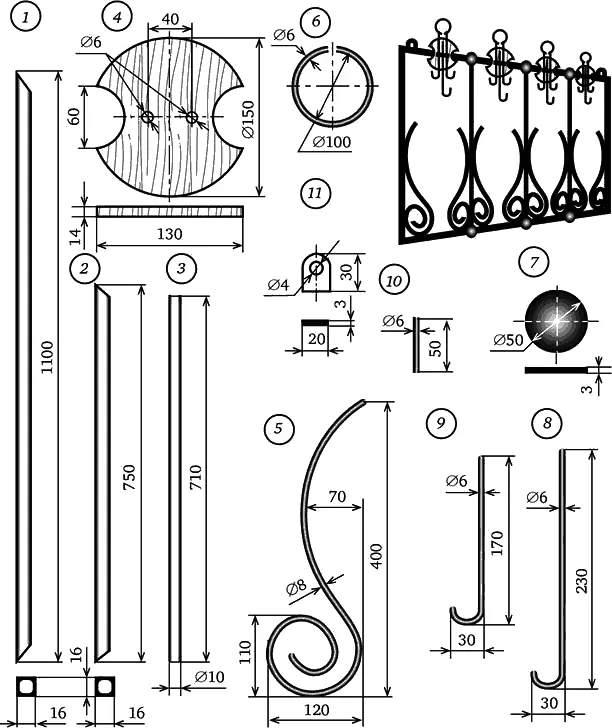

Рис. 120. Вешалка для одежды:

1, 2 – детали рамы (по 2 шт.); 3 – поперечины рамы (3 шт.); 4 – деревянное основание вешалки (4 шт.); 5 – декоративный элемент заполнения рамы (12 шт.); 6 – декоративное кольцо (4 шт.); 7 – круглая пластина (6 шт.); 8 – длинные крючки (4 шт.); 9 – короткие крючки (8 шт.); 10 – соединительная планка для крючков (4 шт.); 11 – петли для подвески (2 шт.)

Детали рамы отпиливают под углом 45° от квадратной трубы. Необходимо проверить правильность полученного угла; если он не соответствует 45°, придется доработать его напильником.

Три поперечных прутка рамы (3) и три коротких для крючков вешалки (8) и (9) отрезают от круглого прутка и гнут в тисках. Детали вешалки из толстой фанеры (4) выпиливают ручной пилой.

Спиральные детали (5) гнут с помощью любых вспомогательных устройств. Декоративное кольцо (6) гнут на роге наковальни или трубе подходящего диаметра.

Круглые пластины (7) выпиливают ножовкой или вырезают большими ножницами для металла.

Заготовив все детали, приступают к сборке. Детали рамы (1) и (2) сваривают под углом 90°, места соединения обрабатывают напильником. Поперечные прутки (3) приваривают к раме на одинаковом расстоянии: сверху в местах стыка – круглые пластины (7). К нижней части рамы приваривают спиральные декоративные украшения. В верхней части на болтах, приваренных к раме, крепят деревянные детали. Крючки вешалки (8) и (9) приваривают к соединительным планкам (10), а к крючкам – декоративные кольца (6).

Эта вешалка тоже представляет собой плоскую раму, сваренную из стального прутка 15 × 15 мм и полосовой стали 15 × 3 мм. Но в ее левую часть встроено зеркало размером 100 × 420 мм и полочка для перчаток размером 320 × 120 мм. Для крепления зеркала по углам соответствующей секции рамы спереди приваривают декоративные элементы ((9) на рис. 121).

Сзади зеркало проще всего закрепить штифтами или винтами М3, вкрученными в проем рамы (на рисунке не показаны). Чтобы стекло держалось плотнее и не треснуло, позади него помещают лист оргалита такого же размера, а на передние декоративные элементы наклеивают прокладки из войлока, мягкой ткани или кусочки матерчатого лейкопластыря.

Основную секцию рамы заполняют фигурными элементами (8), сваренными в скругленные ромбы. Пара таких же элементов служат опорой для полочки, расположенной под зеркалом.
