В данной конструкции предложены оригинальные и удобные крючки для одежды. Их нужно согнуть из стального прутка ∅ 5 миллиметров.

Вешалка особенно хорошо смотрится, если смонтировать ее на листе линолеума или другого пластика яркого цвета, отличающегося от цвета стены.

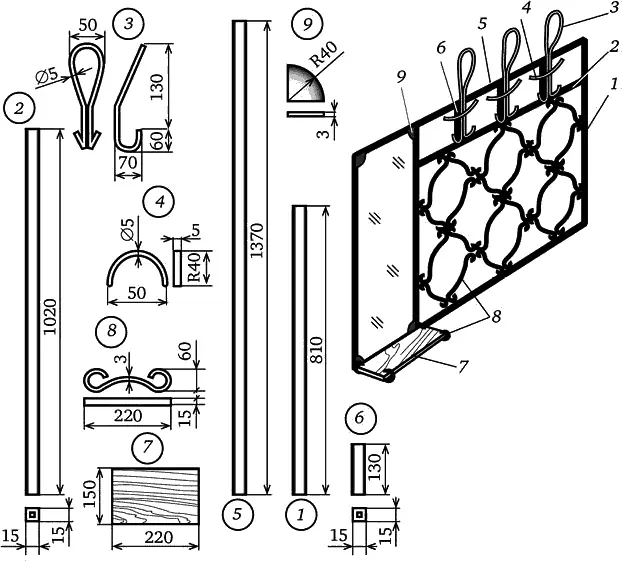

Рис. 121. Вешалка для прихожей:

1 – поперечина рамы (3 шт.); 2 – перемычка рамы (1 шт.); 3 – крючки вешалки; 4 – дуга крючка (3 шт.); 5 – элементы рамы (2 шт.); 6 – вертикальная перемычка (3 шт.); 7 – полочка; 8 – элементы орнамента (26 шт.); 9 – декоративные элементы крепления зеркала (4 шт.)

Чтобы газеты и журналы не валялись в беспорядке на столе, сварите для них изящную подставку (рис. 122). Вам понадобится: кованый пруток ∅ 5 мм, металлическая полоса толщиной 1 мм и шириной около 40 мм, фанера толщиной 1 мм, бесцветный лак по дереву, грунтовка и краска.

Для деталей ручек (1) берут два прутка длиной 1000 мм и сгибают в соответствии с чертежом. Рамке основания (2) придают форму, показанную на рисунке, затем ее края сваривают и напильником обрабатывают место сварки. Ножку (3) зажимают в тисках и сгибают с помощью молотка. Поперечные детали основания (4) отрезают от прутка ножовкой, торцы сглаживают напильником. В соответствии с рисунком необходимую форму придают и деталям боковин (5), (6). Круглые пластинки (7) нарезают из металлической полосы и обрабатывают напильником.

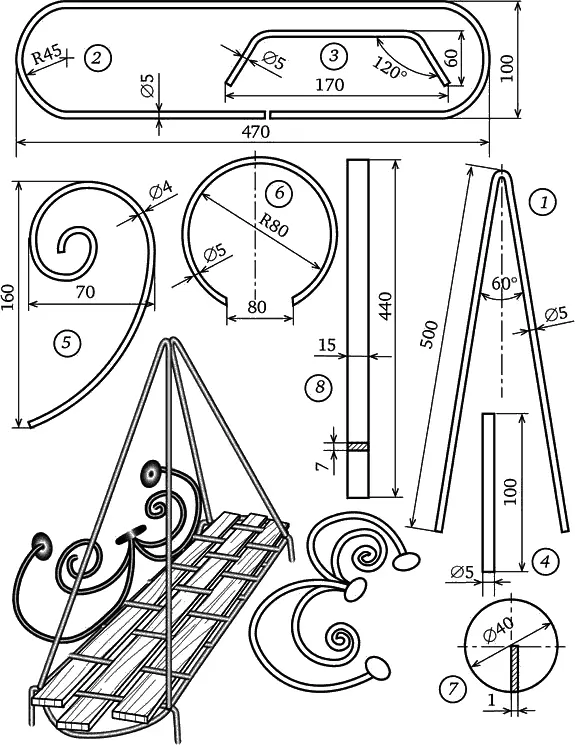

Рис. 122. Подставка для журналов и газет:

1 – ручки (2 шт.); 2 – рамка основания; 3 – ножки (2 шт.); 4 – поперечины (7 шт.); 5 – спиральные детали спинки (2 шт.); 6 – детали спинки (2 шт.); 7 – декоративные пластинки (2 шт.); 8 – фанерные полоски (5 шт.)

Из фанеры с помощью острого ножа нарезают полоски (8) и тщательно зачищают наждачной бумагой. С двух сторон фанера покрывается бесцветным лаком или олифой.

К рамке основания (2) приваривают поперечные детали (4) и ножки (3), затем ручки (1). К деталям боковин (6) с одного конца приваривают круглые пластинки (7), а другими концами их соединяют друг с другом и приваривают к рамке основания под небольшим углом. После этого к ним приваривают спиральные детали (5) и оставшиеся пластины (7). После сборки подставка окрашивается, а когда краска высохнет, в решетчатое основание вплетают фанерные полоски.

Чтобы сделать такую подставку для цветов (рис. 123), потребуется стальной пруток ∅ 5 мм, листовой металл толщиной 2 мм, грунтовка по металлу и краска.

Рис. 123. Подставка для цветов:

1 – основная деталь кронштейна; 2, 3 – кольца для установки горшка; 4 – кольцо подвеса; 5 – подвес; 6 – соединительный пруток для нижних колец; 7 – спиральный элемент кронштейна (2 шт.); 8 – декоративный кружок (2 шт.)

Ножовкой отрежьте от прутка детали кронштейна (1), (5), (6), (7) и колец (2), (3), (4). С помощью подручных приспособлений для гибки придайте им необходимую форму. Деталь кронштейна (6) зажмите в тисках и ударами молотка согните под углом 90°.

Декоративные кружки (8) из листового металла вырежьте ручными ножницами, края обработайте напильником.

Теперь к лирообразной детали (1) кронштейна приварите декоративные кружки (8) и пруток (5) с кольцом (4). Затем к ней же в удобной для вас последовательности приварите спиральные детали (7), пруток с уголком (6) и кольца (2) и (3).

После зачистки швов законченную подставку для цветов покройте грунтовкой для металла и покрасьте зеленой или другой яркой краской.

В отличие от большинства светильников такого типа, в конструкции которых применяются главным образом трубки разных диаметров, центральная стойка этого торшера изготовлена из квадратного прутка 16 × 16 мм. С одной стороны пруток надрезают крест-накрест ножовкой и разгибают края разреза. Все остальные детали приваривают к нему газовой или электрической сваркой после очень несложной предварительной обработки в соответствии с приведенными на рис. 124 эскизами.

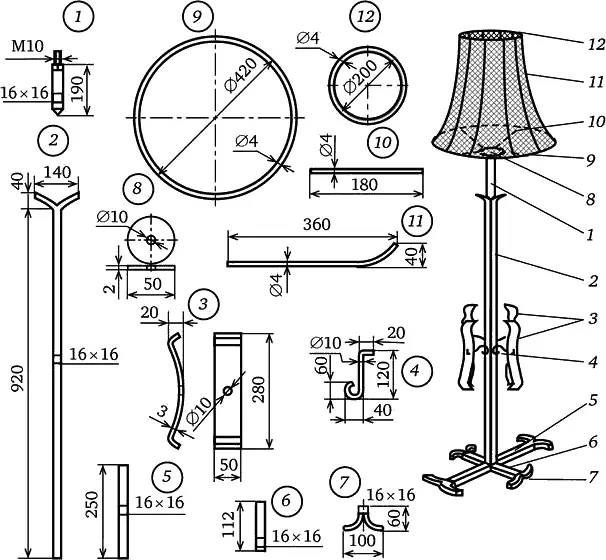

Рис. 124. Комнатный светильник – торшер:

1 – верхняя опора стойки; 2 – центральная стойка торшера; 3, 4 – декоративные элементы стойки (по 4 шт.); 5, 6 – элементы опоры (по 2 шт.); 7 – фигурные элементы опоры (4 шт.); 8 – кронштейн; 9 – нижний обруч абажура; 10 – прутья крепления кронштейна к абажуру (4 шт.); 11 – ребра абажура (12 шт.); 12 – верхний обруч абажура

К верхней опоре стойки через переходник (1) приваривают болт М10, на который надевают центральную шайбу собранного абажура и прикручивают соответствующей гайкой. К этому же болту с помощью еще одной гайки крепят кронштейн, в который, в свою очередь, вкручивают или иным образом крепят патрон электрической лампочки (на рисунке не показан). Конструкция кронштейна в данном случае будет зависеть от вида и количества патронов.

Абажур можно сделать из любого подручного материала или купить в магазине, однако наиболее интересным решением для данной конструкции может стать металлический абажур. Для него подойдет листовая латунь или сталь толщиной 0,8–1,0 мм в соответствии с эскизом. Отдельные детали абажура предварительно обрабатывают молотком для чеканки, чтобы придать их поверхности немного «мятый» вид. Затем их сваривают или спаивают между собой.

Окончательная отделка торшера – окраска под старый металл с помощью эпоксидных эмалей, молоткового лака или масляно-смоляного лака типа 6Т с добавлением алюминиевом или бронзовой пудры.

Фонари подобного типа (рис. 125) чрезвычайно популярны. Их применяют для освещения в ансамблях индивидуальной застройки – над крыльцом или входной лестницей и даже внутри дома, например в прихожей, холле, коридоре. Ограничение только одно: такой светильник не должен располагаться под открытым небом, чтобы его не заливало дождем.

В основе конструкции заложен сварной каркас в виде четырехгранной рамки, к наружным граням которой приваривают декоративные детали в виде дужек и завитков из полосовой стали. Снизу эти детали образуют «дно» фонаря, а сверху – подвес. Изнутри в каркас вставляют достаточно прочные стекла, на поверхность которых можно нанести декоративную сетку (решетку) какой-либо водостойкой темной краской. Можно применить цветное стекло или прозрачную пластмассу.
