Источник света может быть любым – обычная лампа накаливания, галогенная лампа, светодиодный светильник. Патрон для лампы крепят на двухпроводном кабеле с двойной изоляцией.

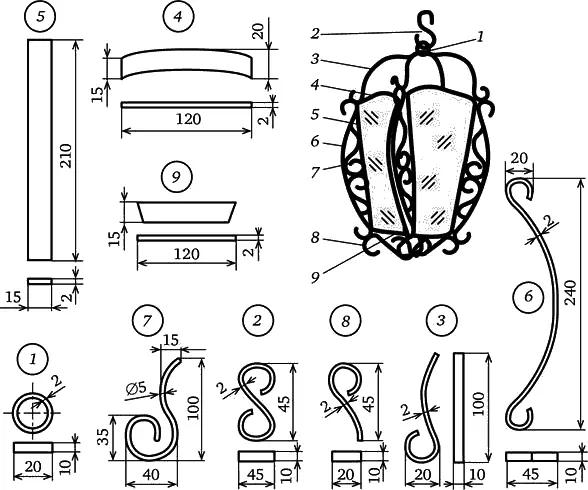

Рис. 125. Уличный фонарь:

1 – кольцо подвески; 2 – подвес; 3 – дуги подвески (4 шт.); 4 – элемент рамки (4 шт.); 5 – элемент рамки (8 шт.); 6 – элемент орнамента (4 шт.); 7 – элемент орнамента (8 шт.); 8 – элемент орнамента (4 шт.); 9 – элемент рамки (4 шт.)

Круглый пруток ∅ 4 мм, квадратный пруток 10 × 10 мм, металлическая полоса 15 × 3 мм, фанера толщиной 10 мм, клей для дерева, бесцветный лак, грунтовка по металлу, краска – вот то, что потребуется для создания стильной книжной полки (рис. 126).

Спиральные детали (1) на боковины полки отрезают от металлической полосы и изгибают. Вертикальные детали кронштейна (2), горизонтальные (3) и продольную (4) отпиливают от квадратного прутка по размерам, указанным на чертеже.

Кольца для подвески (5) гнут из круглого прутка в тисках. Декоративные и ограничительные кружки (6) можно вырезать из металлической полосы ножницами или ножовкой по металлу. Все металлические заготовки обрабатывают напильником и наждачной бумагой.

Саму полку (7) отпиливают от листа 10-миллиметровой фанеры. Края обрабатывают рубанком и наждачной бумагой. После этого ее оклеивают декоративным шпоном или вскрывают лаком.

Пока сохнет лак, можно сварить каркас полочки. Детали кронштейна (2) и (3) соединяют под прямым углом и сваривают, затем к ним присоединяют продольную деталь (4). К вертикальным деталям кронштейна (2) приваривают кольца (5) и спиральные боковины (1), к горизонтальным – декоративные кружки (6).

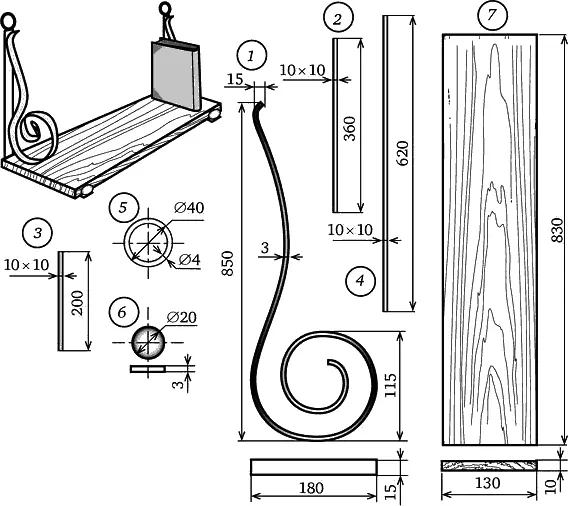

Рис. 126. Книжная полка:

1 – спиральные боковины (2 шт.); 2 – вертикальные детали кронштейна (2 шт.); 3 – горизонтальные детали кронштейна (2 шт.); 4 – продольная соединительная планка; 5 – кольца для подвески (2 шт.); 6 – декоративные кружки (2 шт.); 7 – деревянная полка

Всю металлическую часть книжной полки покрывают черной матовой краской. После высыхания на кронштейн укладывают деревянную полку (можно без крепления).

В том же стиле, что вышеописанные поделки, можно сделать ажурную полочку для телефона (рис. 127). Понадобится фанера толщиной 10 мм, клей для дерева, металлическая полоса толщиной 2 мм, стальной пруток ∅ 6 мм, грунтовка по металлу, краска.

Ножовкой по металлу отрежьте заготовки элементов кронштейна (2), (3), (5), (7), (8), (10), (11) и ажурной полки (1), торцы сгладьте напильником. Затем придайте деталям необходимую форму в соответствии с чертежом.

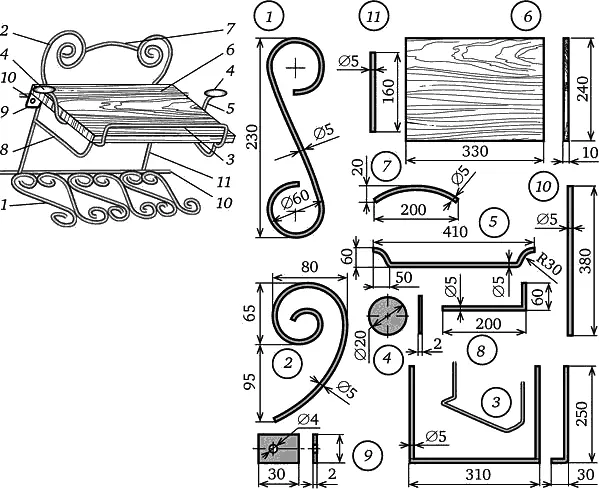

Рис. 127. Полка под телефон:

1 – фигурные детали нижней полки (6 шт.); 2 – спиральные детали спинки (2 шт.); 3 – переднее ограждение; 4 – декоративный кружок (2 шт.); 5 – детали бокового ограждения (2 шт.); 6 – верхняя полка (фанера); 7 – дужка спинки; 8 – нижний кронштейн; 9 – ушки для крепления на стену; 10 – горизонтальные детали каркаса (2 шт.); 11 – вертикальные детали каркаса (2 шт.)

Деталь бокового ограждения (4) отрежьте от металлической полосы ножовкой или ножницами, затем углы обработайте напильником до получения округлости.

Ушки для подвески полки (9) также отрежьте от полосы. Дрелью просверлите в них отверстие ∅ 4 мм, после чего обработайте края напильником или наждачной бумагой.

Верхнюю полку (6) вырежьте из фанеры ручной пилой, все шероховатости сгладьте наждачной бумагой. Нижнюю и боковые поверхности полки можно покрасить темной краской, верхнюю – оклеить декоративным шпоном.

Фигурные детали (1) ажурной полки уложите на ровной поверхности и сварите между собой. Под прямым углом приварите друг к другу детали кронштейна (10) и (11), а к ним – соединенные детали ажурной полки и опорную деталь (3) деревянной полки. Затем в соответствующей последовательности приварите остальные детали (5), (8), (9), (2), (4).

Места сварки обработайте напильником и наждачной бумагой. Поверхность собранной конструкции загрунтуйте и после сушки покройте краской в несколько слоев.

Для телефона, перчаток и других мелочей вместо полочки можно установить небольшой изящный столик. Предлагаем вашему вниманию два варианта подобных изделий, подкупающих своим элегантным видом и простотой изготовления.

Отрезки металлической трубы ∅ ¾˝, сваренные под углом, составляют основу первой конструкции (рис. 128, а ). Полочкой служит керамическая или зеркальная плитка, которую поддерживают подваренные в углах каркаса кусочки металлической полосы или уголка.

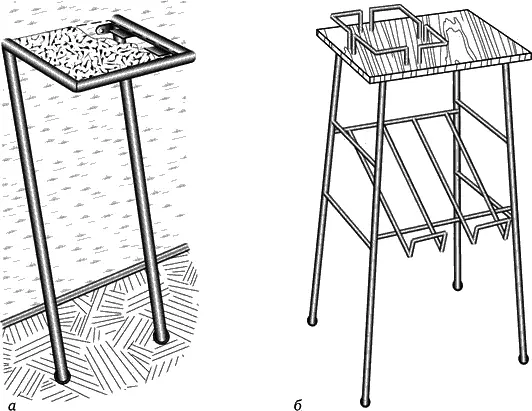

Рис. 128. Телефонные столики для прихожей

Закрепить такой столик у стены можно с помощью дюбелей и шурупов. К ножкам приварены шайбы, к которым приклеивают и обрезают по диаметру кусочки резины или пластика толщиной 1–3 мм. Окрашивают столик цветной эмалью в два-три слоя с промежуточной сушкой каждого.

Другой столик для телефона сварен из толстой холоднокатаной проволоки ∅ 5 и 8 мм (рис. 128, б ). Полочка может быть сделана из многослойной фанеры или ламинированной ДСП. Чтобы не царапать пол, на ножки столика следует надеть пластиковые или резиновые наконечники.

Этот проект, возможно, понравится тем многодетным семьям, которые не могут похвастаться избытком жилплощади. Он представляет собой относительно простой в изготовлении комплект на три спальных места, состоящий из двухэтажной кровати и кушетки, которая прячется под нее. Основной материал – стальные трубы различного диаметра, пруток и уголок.

Элементы конструкции и основные размеры этого комплекта приведены на рис. 129.

Рама кровати – сварная. По ее углам приварены штыри [31] На рис. 129 рама для наглядности изображена перевернутой вверх штырями. , а на боковых стойках – ответные части, представляющие собой отрезки труб соответствующего штырям диаметра. Эти простые узлы служат для сборки кровати.

После установки рам к верхней из них крепят дуги безопасности, которые обеспечат максимальный комфорт и уберегут от падения во время сна. Причем легкосъемными (вставляющимися в гнезда) эти дуги-поручни делать не рекомендуется. Лучше всего их прикрутить болтами к раме, как и показано на рисунке. Стоит потратить лишнюю минуту на прикручивание или откручивание болтовой пары, зато ребенок такой поручень спросонья не вытащит из гнезда.
