Вопрос о размещении машины на загородном участке может встать даже раньше, чем начнется постройка дома. Идет строительство или уже закончено, а железному коню нужна защита от дождя, града и прочих погодных катаклизмов. Но строительство гаража – дело не быстрое, а навес из поликарбоната полностью справится с этой задачей.

Размеры навеса зависят от количества и габаритов машин, которые будут под ним находиться:

● для одной машины достаточно будет навеса размером 3 × 4 м;

● для двух небольших машин подойдет навес размером 5 × 6 м;

● если планируется размещение гостевых машин – можно устроить навес любых размеров; лучше всего для гостевой стоянки на подворье подойдет навес размерами 11 × 7 метров;

● для пары габаритных внедорожников лучше устроить навес размером 6 × 6 м.

Навес можно построить как отдельно стоящий, так и пристроенный к дому. Отдельно стоящий навес должен быть достаточно отнесен от дома, чтобы сходящий с крыши дома снег не повредил легкую кровлю. Пристроенный навес должен иметь угол ската 12–14°, чтобы снег с кровли, не задерживаясь, соскальзывал вниз.

Если планируется постройка навеса для легкого автомобиля, никаких проблем с особым обустройством площадки обычно не возникает. Подойдет и бетонная плита, и георешетка, плитка, брусчатка на укрепленном основании, просто утоптанная площадка. А вот если в семейном автопарке, к примеру, пара «лендроверов», каждый из которых весит около 3 тонн, этими мерами уже не обойтись. Для тяжелых машин необходимо устройство армированной бетонной монолитной плиты на подушке из щебня и песка. При нормальных условиях, т. е. хорошей температуре и влажности окружающего воздуха, набор бетоном прочности займет примерно четыре недели. Но если залитую площадку не эксплуатировать по назначению, то работы по установке навеса можно начинать уже дней через десять. За это время вы вполне успеете подготовить детали каркаса.

При расчете конструкций навеса нельзя экономить на фермах и поперечинах. Вся нагрузка от снега зимой должна приходиться на каркас, а не на поликарбонат. Особенно если в силу каких-либо архитектурных особенностей угол наклона поверхности кровли мал. Нормальная ячейка спасет покрытие навеса от разрушения при сильной снеговой нагрузке.

Традиционно каркас навеса делается из профильной трубы. Для стоек подходит труба сечением 80 × 80 мм или 100 × 100 мм; для поперечин – 40 × 80 мм; для гнутых ферм – 40 × 40 миллиметров.

Расчет нагрузок на конструкции достаточно сложен и проводится не только на основании математических вычислений, но и с учетом региональных особенностей. Для индивидуального расчета можно обратиться к специалисту, а можно воспользоваться опытом ваших соседей по установке навесов.

Конструктивно навес состоит из опор, ферм, лаг и кровли (рис. 100, а ). При монтаже обычных автомобильных навесов общепринятой [29] Для более сложных конструкций существуют специальные расчеты стропил и ферм. является установка ферм с шагом примерно 1 м и с поперечными стропилами с шагом 0,5 м. При этом следует учесть, что стыки листов поликарбоната должны приходиться на обрешетку.

Фермы (рис. 100, б) сваривают отдельно от всей конструкции, поскольку варить такой крупный узел на высоте довольно проблематично. Нарезают в размер остальной материал.

Сначала монтируют и выравнивают по уровню опорные стойки. Устанавливать их можно по-разному. При работе на площадке с полностью устоявшимся бетонным основанием стойки навеса с приваренной пяткой можно крепить анкерами. Если же бетон площадки еще не полностью набрал прочность, буром делают скважину, в которую устанавливают стойку и заливают бетоном. Расстояние между опорами может варьироваться от двух до трех метров.

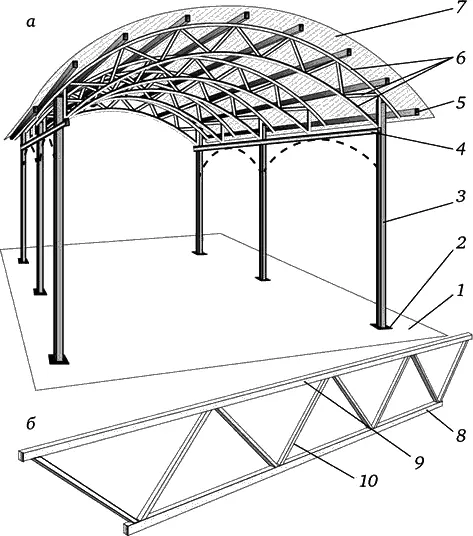

Рис. 100. Схема изготовления навеса для автомобиля:

а – общий вид; б – схема закрепления профильных труб у фермы; 1 – бетонное основание; 2 – пятки под стойки 30 × 30 × 6 мм; 3 – опорные стойки из профилированной трубы 60 × 60 × 3 мм; 4 – балка (профильная труба 60 × 60 × 3 мм); 5 – прогоны (профильная труба 40 × 25 × 2 мм, 50 × 25 × 2 мм); 6 – ферма арочная (профильная труба 30 × 30 × 2 мм); 7 – сотовый поликарбонат 8–16 мм; 8 – нижний пояс; 9 – верхний пояс; 10 – раскосная решетка. Пунктиром показаны возможные места усиления жесткости каркаса с помощью арок

На стойки приваривают верхний пояс, к которому, в свою очередь, приваривают фермы. Если конструкция большая и массивная, допустимо для усиления жесткости между опорами приварить дополнительно арки (на рисунке их расположение показано пунктиром).

После этого сверху монтируют обрешетку. На приведенной здесь иллюстрации прогоны обрешетки выполнены из металлической профилированной трубы, но это имеет смысл лишь для большой гостевой стоянки. При изготовлении стандартного навеса для одного-двух автомобилей обрешетку можно делать деревянной, хотя весь остальной каркас выполняют из металла. По обрешетке настилают кровельный материал.

Для кровли нужно брать поликарбонат толщиной от 8 мм. Известно, что во время зимы снег с поликарбоната очень легко ссыпается. Но весной, когда таяние чередуется с заморозками, на мокрой крыше могут задержаться глыбы снега. Поэтому для более пологих крыш лучше остановиться на поликарбонате толщиной 10–12 мм, а если уклон совсем маленький, то даже 16 мм. При такой толщине гарантированно не будет провисаний во время оттепелей.

Тщательно нужно выбирать и цвет поликарбоната. При выборе цветного поликарбоната нужно учитывать, что все предметы под навесом будут окрашены тем же цветом. Молочный поликарбонат лучше задерживает ультрафиолет, а бронзовый дает качественную хорошую тень. Важно покупать поликарбонат проверенных брендов с ультрафиолетовой защитой. Дешевый поликарбонат продержится от силы года три и со временем разрушится от солнечных лучей, потеряет прочность и потрескается от первого града. Важна и правильная укладка листов: их кладут стороной с защитным слоем от ультрафиолета вверх, а ребра жесткости должны быть направлены вдоль ската.

При монтаже поликарбоната следует использовать термошайбы, рекомендованные производителем. Поликарбонат при нагревании расширяется, соответственно, расширяется и отверстие для крепежа. Если лист был закреплен на обрешетке саморезами, маленькая шляпка самореза может провалиться в отверстие. Само отверстие должно быть на 2–3 мм больше диаметра крепежа, чтобы при сужении во время морозов поликарбонат не треснул.
