Платформу можно изготовить из трех продольно расположенных деревянных планок сечением 100 × 20 мм. Подойдет любая не смолистая древесина, но в крайнем случае можете использовать сосну, вырезав смоляные кармашки и обессмолив поверхность с помощью скипидара, ацетона или уайт-спирита. Скрепите доски со стойками саморезами через предварительно просверленные одновременно в обеих деталях соответствующие отверстия. На этом изготовление универсальных грузовых саней можно считать законченным.

Однако бывают случаи, когда такой транспорт не очень удобен. Например, если регулярно приходится возить издалека воду, к тому же по неровной местности, емкость с водой на таких санях будет довольно неустойчива. В таком случае можно сделать специальные водовозные сани. Размером они поменьше предыдущих и проще по конструкции (рис. 94). Вместо стоек здесь установлены ограничители из более тонкой трубы – ∅ 14 мм. Площадка тоже отсутствует – 40-литровая алюминиевая фляга опирается прямо на полозья. Последние, как и у универсальных санок, выполнены из стальной трубы ∅ 30 мм. Они плавно переходят во вваренную между ними траверсу из такой же трубы, к которой привязывают вожжи.

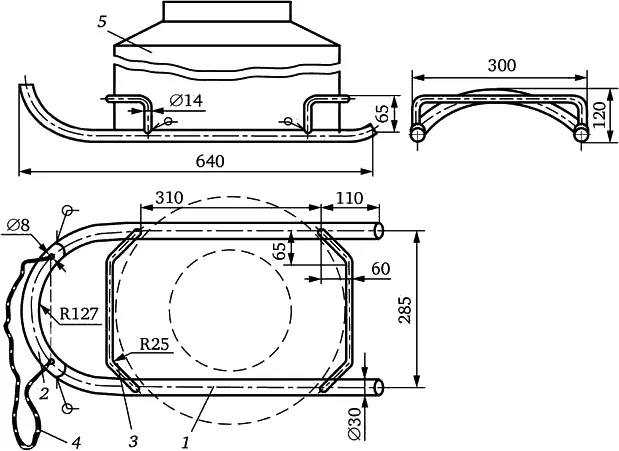

Рис. 94. Водовозные санки (на виде сзади фляга условно не показана):

1 – полоз (стальная труба ∅ 30 мм, 2 шт.); 2 – траверса (стальная труба ∅ 30 мм); 3 – упор (стальная труба ∅ 14 мм, 2 шт.); 4 – вожжи (веревка ∅ 7 мм); 5 – фляга для воды объемом 40 л

Дачники по достоинству оценят тележку-сани, изображенную на рис. 95. Ведь ею можно с успехом пользоваться круглый год. Надо, скажем, летом перевезти какой-то груз – кладите его на тележку, поставленную на колеса, и катите ее за собой по земляной дорожке, траве, асфальту. А вот зимой наступает черед полозьев: переверните тележку, и она опять готова к работе.

Чтобы сделать такое универсальное средство перевозки, понадобится несколько стальных труб разных диаметров и колеса, допустим, от пришедшей в негодность детской коляски.

Две трубы ∅ 20–30 мм пойдут на полозья (при желании можно применить уголки). Их надо согнуть, как показано на рисунке. Еще две трубы такого же диаметра послужат рамой грузовой площадки.

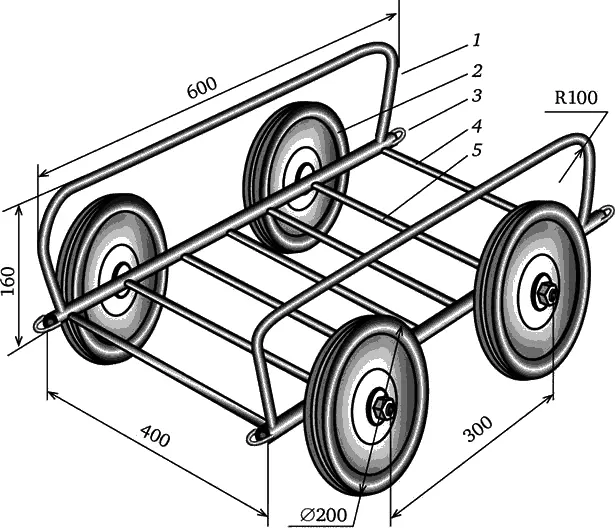

Рис. 95. Тележка-сани:

1 – полоз; 2 – колесо; 3 – труба рамы; 4 – трубки грузовой площадки; 5 – ось колес

Сама площадка состоит из труб ∅ 10–12 мм. Две из них – оси колес, вставленные в сквозные отверстия основания. На концы осей надеты колеса и, чтобы последние не соскакивали, стопорные шайбы в специальных пазах. Остальные элементы грузовой площадки и полозья привариваются к трубам рамы газовой сваркой.

Возможны иные варианты конструктивного выполнения тележки. Например, при отсутствии стальных трубок ее можно сделать из алюминиевых или дюралюминиевых. Правда, сварить алюминий в домашних условиях несколько сложнее. Если сварное соединение у вас не получится, можно попробовать сделать по-другому. Три средние трубки грузовой площадки вставляются в отверстия, просверленные с внутренней стороны труб рамы. А крайние трубки и полозья скрепляются с ними болтами. Для этого все концы сплющиваются и в них сверлятся отверстия. Оси же колес устанавливаются так, как и в первом варианте.

Представленную на рис. 96 тележку удобно хранить: она просто висит на стене, не занимая много места. В то же время это целый «ручной грузовичок», предназначенный для перевозки любых хозяйственных грузов в пределах 50 кг и даже больше. Например, на ней удобно транспортировать надувную лодку или другие габаритные грузы.

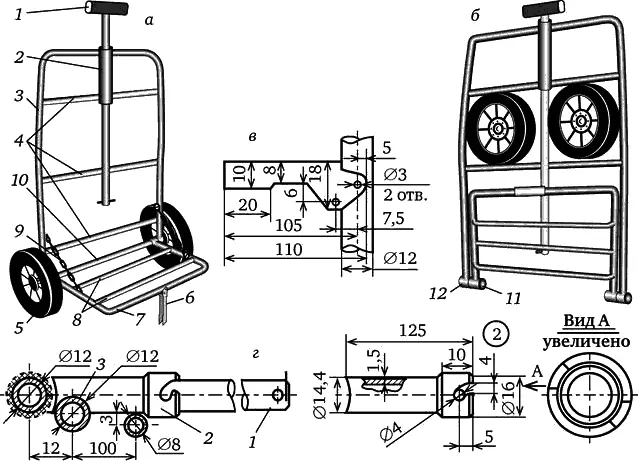

Рис. 96. Универсальная складная тележка:

а – общий вид; б – вид в сложенном состоянии; в – устройство откидного упора; г – конструкция выдвижной ручки; 1 – выдвижная ручка (изображена в убранном положении); 2 – втулка выдвижной ручки; 3 – рама тележки; 4 – поперечины рамы; 5 – колесо; 6 – откидной упор; 7 – грузовая площадка; 8 – поперечины площадки; 9 – цепь-фиксатор; 10 – ось; 11 – втулка грузовой площадки; 12 – втулка рамы

Все основные соединения каркаса сделаны с помощью сварки. Чтобы сделать рамки, сначала нужно вычертить на бумаге шаблон в натуральную величину и воспользоваться им при сгибании труб. Для сгибания заготовок рамы лучше всего использовать ручной трубогиб с диаметром роликов 30 миллиметров.

При стыковке элементов тележки детали следует сначала прихватывать друг к другу двумя-тремя точками, а затем сваривать окончательно. В противном случае раму «поведет», а рихтовка может существенно нарушить ее внешний вид.

Сварку откидной грузовой площадки производят в следующем порядке: втулки шарнира надевают на оправку – стержень ∅ 15 мм, прихватывают сваркой к рамке площадки, а затем окончательно приваривают. После этого втулки рамы тележки с помощью оправки – металлического стержня с длиной и диаметром, как у оси, – прихватывают к основной раме тележки, проверяют узлы на легкость вращения и производят окончательную сварку. Все швы и заусенцы тщательно зачищают и полируют. Следует заметить, что конструировалась тележка в расчете на колеса ∅ 160 мм. Соответственно, если они окажутся больше или меньше этого размера, придется доработать полуоси.

Также стоит обратить внимание на прочность упора. Имеет смысл делать его из трубы с толщиной стенки не менее 2 мм, чтобы он не сломался. Например, при поездке с груженой тележкой в автобусе на крутых поворотах слабый упор может просто скрутить боковой нагрузкой.

Для выращивания рассады и ранних овощей садоводы и огородники издавна используют парники. Они позволяют на 1,5–2 месяца продлить вегетацию растений и выращивать многие теплолюбивые культуры с длительным периодом роста. Вариантов постройки парников очень много – от простейших укрытий из пленки до целых зданий «из стекла и бетона». Могут они быть и металлическими, как довольно сложными, так и простыми в изготовлении.

Чаще всего парники и теплицы имеют прямоугольную форму – так их легче строить. Но с функциональной точки зрения укрытия в виде сферы привлекают лучшим соотношением площадей, занятых растениями и необходимых для проходов. Они экономичны, так как на единицу объема требуют минимум площади ограждения, а значит, и минимум конструкционных материалов. До сих пор куполообразные постройки не имели сколько-нибудь широкого распространения в индивидуальных хозяйствах, однако их вполне возможно построить в условиях домашней мастерской, используя сварной металлический каркас.
