Для достижения нужного результата применяют различные оптические системы, получая как точечный источник, так и лампу, которая светит во все стороны. Оптика закреплена на внутреннем кольце из алюминия. Производится из матового пластика, служит для равномерного рассеивания светового пучка от светодиодов. Практически не греется.

Примечание.

Задача оптической системы, используемой в паре со светодиодом — как можно более рационально распределить световой поток в пространстве.

Правильно подобранная оптика позволяет существенно увеличить плотность светового потока диода и более точно приспособить его работу для решаемой технической задачи.

На сегодняшний день представленные на рынке оптические системы охватывают достаточно широкий спектр применения светодиода: от точечной индикации до приборов основного освещения.

Примечание.

Оптика позволяет выстроить не только круговой, но и протяженный эллиптический фронт излучения.

Оптические системы делятся на два основных типа: линзовые и отражательные. Все они создают различные диаграммы направленности излучения в пространстве. Параметр, отображаемый диаграммами, есть эффективный телесный угол светового потока, то есть угол, внутри которого распределено не менее 50 % всего излучения.

Типовые варианты диаграмм направленности:

♦ узкая диаграмма с углом эффективного излучения 5-20° (рис. 7.34, а );

♦ средняя диаграмма с утлом эффективного излучения 20–50° (рис. 7.34, б );

♦ широкая диаграмма с углом эффективного излучения от 50° (рис. 7.34, в ).

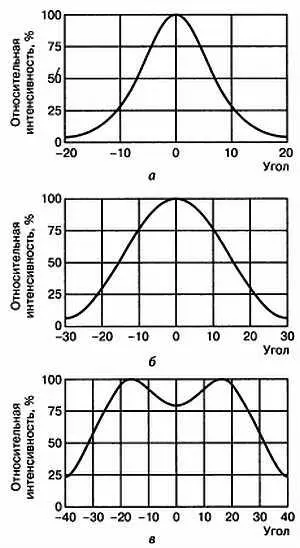

Рис. 7.34. Типовые варианты диаграмм направленности оптических систем:

а— узкая диаграмма с углом эффективного излучения 5-20°; б— средняя диаграмма с углом эффективного излучения 20–50°; в— широкая диаграмма с углом эффективного излучения более 50°

Примечание.

При использовании оптических систем с более широкой диаграммой направленности сила света будет ниже, снизится и освещенность.

Происходит это из-за рассредоточения светового потока на сравнительно большой площади. Следовательно, при выборе следует учитывать зависимость между площадью освещаемой поверхности и значением силы света системы.

Значение силы света при применении одного светодиода недостаточно, разумно применить системы с пятью и более светодиодами.

Важным параметром также является собирательная способность систем. Это отношение светового потока внутри угла эффективного излучения ко всему световому потоку, прошедшему через систему. Выраженная в процентах, эта величина часто обозначается как оптическая эффективность. Хорошим значением эффективности следует считать величины от 75 % и выше.

У линзовых систем, как правило, они меньше. Это связано с тем, что свет, проходя через линзу, дважды пересекает границу раздела двух оптических сред. Поэтому, выбирая систему с узкой или средней направленностью, следует помнить о том, что отражатель может быть эффективнее линзы.

Это стандартный элемент любой лампы, предназначен для вкручивания в патрон светильника (резьбовые цоколи — Ехх) или для вставки в штырьковую систему быстрого соединения ламп (штырьковые цоколи — Gxx).

Резьбовые цоколи— Ехх. Входят в резьбовую систему быстрого соединения ламп, разработанную Томасом Эдисоном в 1909 году:

♦ цоколь Е14 — обозначение Е14 соответствует диаметру резьбы в 14 мм;

♦ цоколь Е27 — обозначение Е27 соответствует диаметру резьбы в 27 мм;

♦ цоколь Е40 — обозначение Е40 соответствует диаметру резьбы в 40 мм.

Штырьковые цоколи— Gxx входят в штырьковую систему быстрого соединения ламп. Цифра указывает на расстояние между центрами штырьков лампы.

Цоколь G4— распространенный тип цоколя для миниатюрных галогенных ламп декоративного назначения. Расстояние между контактами равно 4,00 мм. Применяется в настольных лампах, люстрах, декоративных светильниках. Распространены также цоколи GU4 и GY4, являющиеся модификациями цоколя G4 для разных стран и имеющие незначительные отклонения в диаметре штырьков, расстоянии между ними. Данный тип цоколя рассчитан на напряжение 12 В.

Цоколь GU5,3— широко применяемый тип цоколя для галогенных мульти-фацетных рефлекторов (MR) и их светодиодных аналогов. Расстояние между контактами равно 5,33 мм. Данный тип цоколя рассчитан на напряжение 12 В, но в России также широко получили распространение лампы на 220 В.

Цоколь G9— распространенный тип цоколя для галогенных ламп под декоративные светильники. Имеет две скобы-контакта, расстояние между центрами которых составляет 9,00 мм. Данный тип цоколя рассчитан на напряжение 12 В.

Цоколь GU10— представляет собой двухштырьковый разъем с утолщениями на конце контактов для поворотного соединения с патроном согласно стандарту IEC (англ. сокр. от International Electrotechnical Commission — международная электротехническая комиссия, МЭК). Расстояние между центрами контактов равно 10 мм. Данный тип цоколя рассчитан на напряжение 220 В.

Цоколь G13— тип цоколя, применяемый для люминесцентных и светодиодных линейных ламп Т8. Расстояние между контактами составляет 13,00 мм.

Цоколь G53— тип цоколя, распространенный для подключения ламп-рефлекторов большого диаметра, например AR111. Соединительными контактами являются две Г-образные скобы. Расстояние между контактами равно 53,00 мм. Данный тип соединения также относится к группе штырьковых. Рассчитан на напряжение 12 В.

Цоколь GX53— представляет собой двухштырьковый разъем с утолщениями на конце контактов для поворотного соединения с патроном. Расстояние между центрами контактов равно 53,00 мм. Данный тип цоколя применяется для плоских круглых ламп под встраиваемые светильники.

Для примера модельного ряда светодиодных ламп рассмотрим светодиодные лампы фирмы Shine Technologies Limited. Shine® является зарегистрированной торговой маркой компании Shine Technologies Limited. Это высокотехнологичные энергосберегающие продукты для освещения, в том числе и несколько классов светодиодных ламп и светильников с ними, светодиодных панелей, светодиодных прожекторов, предназначенных для различных случаев использования. Производятся так же и источники питания для всех изделий, указанных выше.

Направления деятельности компании Shine Technologies Limited (Гонконг) — производство и поставка энергоэффективных источников света для профессионального освещения; декоративного освещения; архитектурного освещения; ландшафтного освещения; промышленного освещения; дорожного освещения; освещения специального назначения.
