Министерство обороны СССР - Приёмы и способы действий солдата в бою

Рис. 55. Обезоруживание противника при его попытке достать пистолет из кармана брюк или кобуры

Если противник угрожает пистолетом сзади, быстро повернуться направо кругом, отводя предплечьем правой руки его руку вправо. Вслед за этим захватить правой рукой кисть вооруженной руки противника, а предплечьем левой нажать на локтевой сгиб и обезоружить его, применив узел руки наверху и удар ногой в промежность, или, захватив двумя руками кисть вооруженной руки противника сверху, провести рычаг руки внутрь (рис. 54). Если противник будет пытаться достать пистолет из кармана брюк или кобуры, подскочить к нему и быстро просунуть свою левую руку между его рукой и телом, а правую наложить сверху. Соединив свои руки в замок, нажимая на предплечье противника в сторону назад, загнуть его руку за спину и обезоружить (рис. 55).

Инженерные заграждения подразделяются на минно-взрывные, невзрывные и комбинированные, они бывают противотанковые и противопехотные.

Минно-взрывные заграждения составляют основу инженерных заграждений и устраиваются в виде одиночных мин, групп мин (очагов), минных полей, а также различных фугасов и зарядов взрывчатых веществ, устанавливаемых на местности. Они бывают управляемые и неуправляемые.

Невзрывные заграждения бывают противотанковые (рвы, эскарпы, контрэскарпы, надолбы, металлические ежи, лесные завалы, снеговые валы, проруби и т. п.) и противопехотные (проволочные заграждения — проволочные сети, заборы, рогатки, ежи и др.).

Наибольшее распространение в армиях капиталистических государств имеют противотанковые мины M15, М19, М21, М24 (США), МК7, L9A1 (Англия), DM11 (ФРГ).

Основные характеристики этих мин даны в таблице.

Мина Ml5 (рис. 56, а) предназначается для поражения тяжелых танков. Она имеет металлический корпус, внутри которого размещаются заряд ВВ, пластинчатая пружина и взрыватель нажимного действия.

Взрыватель срабатывает от давления на его педаль при наезде машины на нажимную крышку. Педаль воздействует на диафрагменные пружины, которые резко досылают вниз ударник, накалывающий капсюль-воспламенитель.

Обезвреживание мин без их подрыва почти всегда производится саперами.

Мина М19 (рис. 56, б), как и предыдущая, противогусеничная, корпус пластмассовый, сверху которого находится круглая нажимная крышка с предохранительным устройством. Порядок обезвреживания мины такой же, как и для Ml5. В корпусах рассмотренных двух образцов мин имеется гнездо для установки их в неизвлекаемое положение.

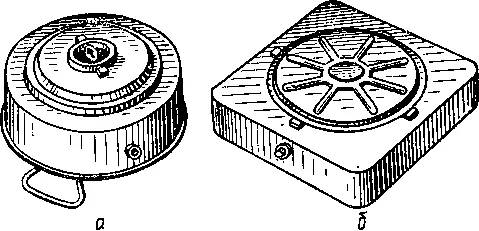

Рис. 56. Противотанковые мины: а — М15; б — М19

Мина М21 (рис. 57) является противоднищевой кумулятивной.

Она состоит из цилиндрического корпуса, кумулятивного заряда, взрывчатого вещества и штыревого взрывателя.

При задевании за штырь взрывателя любой точкой боевой машины мина взрывается.

К противотанковым минам английской армии относятся мины МК5 и МК7 (рис. 58), а армии ФРГ — мина DM11 (рис. 59).

Их устройство, принцип действия аналогичны противогусеничным минам американской армии, Незначительное отличие в устройстве имеет мина МК5, которая вместо нажимной крышки имеет нажимную крестовину, передающую давление на взрыватель, расположенный в центральной части корпуса мины.

Рис. 57. Противотанковая мина М21:

1 — корпус; 2 — крышка: 3 — стальная облицовка: 4 — взрыватель; 5 — штырь; 6 — предохранительное кольцо; 7 — заряд ВВ

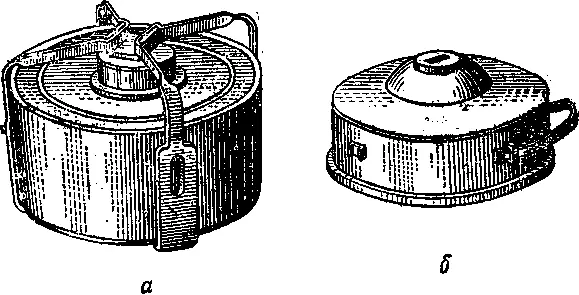

Рис. 58. Противотанковые мины: а — МК5; б — МК7

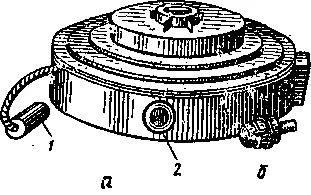

Рис. 59. Противотанковая мина DM11: а — общий вид; б — взрыватель; 1 — ручка для переноски; 2 — пробка гнезда для установки на неизвлекаемость

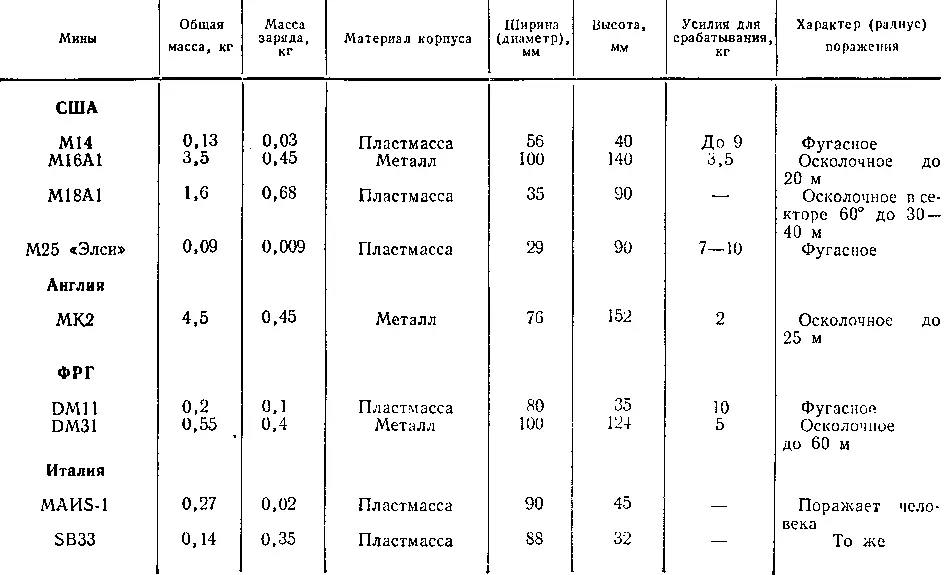

Противопехотные мины имеют два основных вида — фугасного и осколочного действия. Их основные характеристики даны в таблице.

Мины М14 и М25 (рис. 60) нажимного действия, имеют малогабаритные корпуса. Срабатывание М25 происходит при выпадании стопорных шариков во время воздействия нагрузки на контейнер с кумулятивным зарядом.

Обезвреживание противопехотных мин без их подрыва производится саперами или другими солдатами, хорошо знающими эти мины.

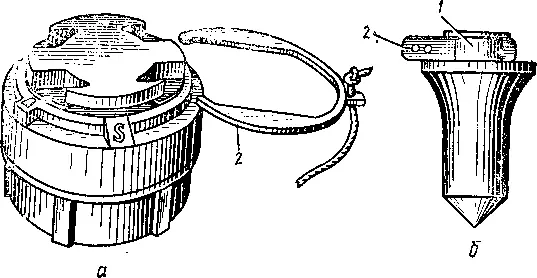

Рис. 60. Противопехотные мины: а — общий вид М14; б — общий вид М25; 1 — контейнер с ВВ; 2 - предохранительные вилки

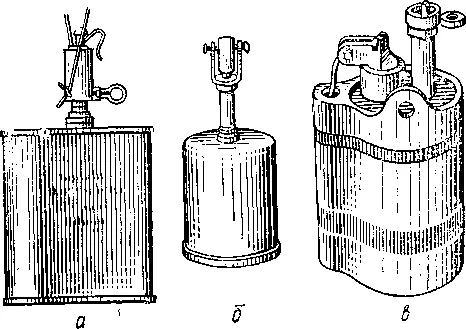

Рис. 61. Осколочные противопехотные мины: а — М16А1; б — DM31; в — МК2

Нужно всегда помнить, что почти все мины противник устанавливает с элементами неизвлекаемости.

Типичной выпрыгивающей осколочной миной является американская мина М16А1 (рис. 61,а).

Она применяется со взрывателями комбинированного действия, которые срабатывают от нажимного усилия или натяжения одной из проволок. После срабатывания взрывателя воспламеняется вышибной заряд и осколочный элемент выбрасывается вверх. От пламени вышибного заряда воспламеняются замедлители.

Взрыв происходит на высоте 0,6—1,2 м. Аналогичной по устройству, приведению в действие и даже внешнему виду является осколочная мина DM31 ФРГ (рис. 61,б). Осколочный элемент ее выбрасывается тоже вышибным зарядом и при полете воздействует на тросик специального взрывателя.

Английская мина МК2 (рис. 61, в) тоже выпрыгивающая, осколочная натяжного действия. При вылете осколочного элемента из корпуса мины распрямляющийся рычаг освобождает взведенный ударник и взрыв происходит на высоте 1 м над поверхностью грунта. М18А1 (рис. 62) осколочная направленного действия.

Рис. 62. Мина осколочная направленного действия М18А1
