Министерство обороны СССР - Приёмы и способы действий солдата в бою

Наиболее удобно подползать под проволочное заграждение при помощи товарища. В этом случае один солдат поднимает нижнюю проволоку заграждения, другой подползает под нее.

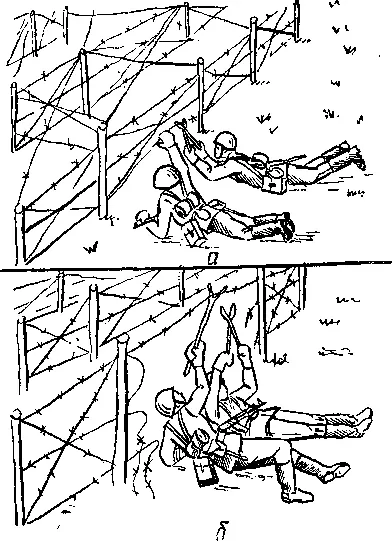

Рис. 65. Проделывание прохода в проволочном заграждении с помощью ножниц: а — резка нижних нитей; б — резка верхних нитей

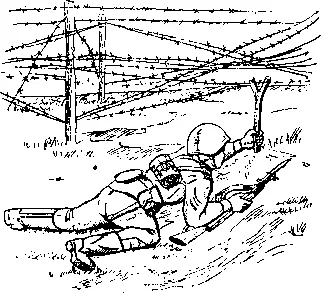

Рис. 66. Способ подползания под проволоку с помощью рогульки

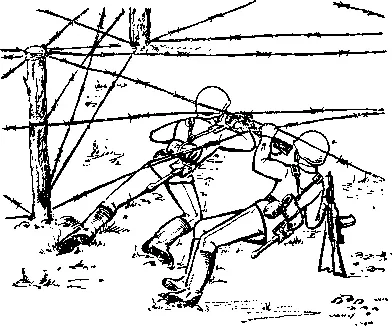

Рис. 67. Подползание под проволочное заграждение при помощи товарища

Действуя по очереди таким образом, солдаты преодолевают проволочное заграждение (рис. 67). Для перерезания наэлектризованных нитей проволочного заграждения успешно используются штыки-ножи.

В бою солдат должен не только быстро преодолевать заграждения противника, но и при необходимости сам устанавливать противопехотные и противотанковые мины.

Противопехотные мины ПМД-6М (рис. 68) и ПОМЗ-2 (рис. 69) применяются со взрывателями МУВ (рис. 70) и МУВ-2 (рис. 71), МУВ-3 для уничтожения живой силы противника.

Мина ПМД-6М при взрыве поражает ударной волной. Для ее установки необходимо вырыть лунку по размерам мины с таким расчетом, чтобы установленная мина выступала над поверхностью грунта на 1—2 см; установить мину с открытой крышкой в лунку; ввернуть в корпус взрывателя запал; вставить взрыватель в отверстие передней стенки корпуса мины так, чтобы капсюль-детонатор вошел в запальное гнездо шашки (заплечики Т-образной чеки взрывателя должны находиться внизу и упираться в стенку корпуса мины); придерживая корпус мины, надо вынуть предохранительную чеку из взрывателя МУВ-2 или предохранительную шпильку из МУВ; закрыть крышку мины, не нажимая при этом на заплечики чеки взрывателя; осторожно, не нажимая на крышку мины, замаскировать ее.

Рис. 68. Противопехотная мина ПМД-6М: а —- общий вид; б — в разрезе; 1 — корпус; 2 — крышка; 3 — тротиловая шашка; 4 —- взрыватель МУВ-2; 5 — Т-образная чека; 6 — прямоугольный паз; 7 — металлическая пластинка

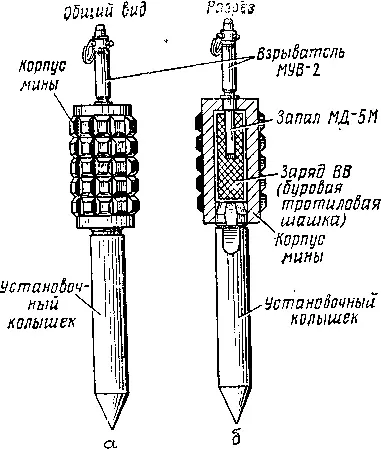

Рис. 69. Противопехотная осколочная мина ПОМЗ-2: а — общий вид; б — в разрезе

Мина ПОМЗ-2 относится к осколочным. При взрыве корпус ее дробится на большое количество осколков, которые и поражают живую силу противника.

Установка такой мины производится с одной или двумя ветвями проволочных растяжек. В первом случае (рис. 72) необходимо: забить в грунт колышек растяжки и закрепить за него растяжку одним концом (колышек должен возвышаться над грунтом на 10—15 см); растянуть растяжку в сторону установки мины; забить колышек с возвышением над грунтом на 5—7 см; вложить в корпус мины буровую шашку запальным гнездом в сторону малого отверстия; насадить мину на колышек до упора в шашку ВВ; прикрепить карабинчик к проволочной растяжке; снарядить взрыватель запалом; вставить взрыватель в верхнее отверстие корпуса мины; зацепить карабинчик за боевую чеку; замаскировать мину под фон местности; убедившись, что боевая чека надежно удерживается, вынуть предохранительную чеку МУВ-2 (или шпильку МУВ). При установке мин с двумя ветвями растяжки сначала туго натягивают растяжку длиной 8 м с одной проволочной петлей с карабинчиком на ней. Все дальнейшие операции выполняются так же, как и при установке с одной ветвью.

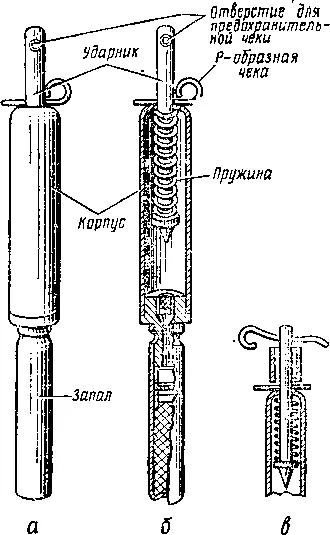

Рис. 70. Взрыватель МУВ: а — общий вид; б — в разрезе; в — предохранительная чека

Рис. 71. Взрыватель МУВ-2

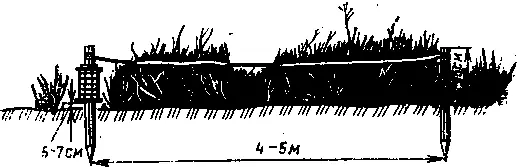

Рис. 72. Схема установки противопехотной мины ПОМЗ-2

Рис. 73. Противотанковая мина ТМ-57: а — общий вид; б — в разрезе; 1 — корпус; 2 — крышка; 3 — заряд BB; 4 — центральный промежуточный детонатор; 5 — боковой промежуточный детонатор; 6 — взрыватель МВД-57 в боевом положении; 7 — щиток; 8 — запальное гнездо бокового промежуточного детонатора

Противотанковая мина ТМ-57 (рис. 73) на местности устанавливается в различных положениях в зависимости от времени года, грунта или на поверхности, или заглубленно в грунт (снег) с маскировкой. При установке мины (рис. 74) в растительный грунт подрезается дерн размером несколько больше ширины (диаметра) мины и отворачивается в сторону противника. Крышка мины или взрыватель в твёрдом грунте должны на 2—3 см возвышаться над поверхностью, а в мягком — мину ставят заподлицо; на болотистых участках под мину подкладываются доски, жерди и т. п. Зимой мину устанавливают на поверхности грунта, а при снежном покрове глубже 40 см —на уплотненный слой снега, маскируя рыхлым снегом (рис. 74).

Мину ТМ-57 устанавливают со взрывателем МВЗ-57. Ее можно переносить или перевозить в окончательно снаряженном виде. Безопасность обеспечивается конструктивным устройством взрывателя.

Перед установкой мин необходимо снарядить их поставленными в безопасное положение взрывателями. Это может быть сделано и заблаговременно.

В боевое положение взрыватель МВЗ-57 устанавливают в таком порядке: с помощью ключа откидывают кольцо предохранительной чеки, удаляют предохранительную чеку из-под кнопки взрывателя и нажимают кнопку.

Рис. 74. Установка противотанковой мины ТМ-57: а —в мягком грунте; б — в твердом грунте; в —в заболоченном грунте; г — при глубоком снежном покрове

Противотанковую мину ТМ-62Д устанавливают со взрывателем МВ-62. Ее разрешается переносить и транспортировать в окончательно снаряженном состоянии.

Для установки мины необходимо: вывинтить (вынуть) пробку из мины, ввинтить взрыватель в мину и подтянуть его ключом, установить мину в лунку или на поверхность, снять со взрывателя предохранительную чеку и резко нажать кнопку пускателя, замаскировать мину.
