Детали, находящиеся в каскадах высокой частоты, нужно экранировать немагнитными металлами, а детали в каскадах низкой частоты — железом. В частности, если экранируются детали выпрямителя от остальных частей приемника, то экранировку нужно производить железом.

189. Какой немагнитный металл является лучшим для экранировки?

Для экранировки высокочастотных каскадов следует применять медь, алюминий, цинк.

Вообще же для экранировки высокочастотных каскадов надо применять такой металл, который обладает наименьшим сопротивлением электрическому току. Из трех перечисленных выше металлов наименьшее сопротивление имеет медь. Медные экраны удобны тем, что их легко паять. К недостаткам же медных экранов относится их сравнительно большой вес и подверженность окислению. Алюминиевые экраны, вполне удовлетворительные с электрической стороны, очень легки и не так поддаются окислению, как медные. Единственным недостатком этих экранов является то, что их нельзя паять обычными способами. В приемниках применяются все же в большинстве случаев алюминиевые экраны, главным образом, из соображений большей дешевизны, меньшей дефицитности алюминия, чем меди и большей легкости. Цинковые экраны почти не применяются, так как цинк, с одной стороны, является недостаточно хорошим проводником электрического тока и с другой стороны, цинк — металл довольно тяжелый.

190. Можно ли применять для экранировки металлическую сетку?

Сетка может служить только для электростатической экранировки, т. е. для такой экранировки, которая должна уничтожить емкость между двумя деталями или проводами.

191. Можно ли экран использовать в качестве проводника?

Использовать экран в качестве проводника совершенно недопустимо. Экран должен быть заземлен в одной точке и больше никакие провода к экрану не должны присоединяться.

Издание второе, переработанное и дополненное. Москва, «Радио и связь», 1981 г.

При монтаже фильтрующих ячеек,а также при других видах монтажа радиоприборов довольно часто применяется одноточечное присоединение к корпусу. Такой монтаж выполняется на основании ошибочной идеи об избавлении от токов, текущих по корпусу прибора. Из-за поверхностного эффекта (см. вопрос 431) токи, протекающие по корпусу прибора, не углубляются в толщу материала, а идут всегда по поверхности и через те же отверстия, что и токонесущие проводники. Поэтому никакого улучшения с точки зрения токов по корпусу прибора такое присоединение не дает.

С другой стороны, чтобы выполнить одноточечное присоединение, приходится удлинять выводы конденсаторов, что ухудшает действие фильтра. Вообще в литературе, и особенно в радиолюбительской, часто рекомендуются различные выгодные комбинации присоединения к корпусу. В большинстве случаев эти комбинации или не дают никакого эффекта, или приводят к отрицательным результатам, так как практически почти невозможно определить действительно нужные направления основного тока прибора (т. е. тока, текущего по проводам и деталям) и дополнительного тока, возникающего за счет паразитных емкостей и связей. Поэтому основным правилом монтажа следует считать присоединение деталей и проводов к корпусу прибора в ближайшей точке. При выполнении присоединения к корпусу не следует забывать об индуктивности корпусного лепестка или специального отгиба. Эта индуктивность может дать неучитываемую и нежелательную связь. Поэтому лучше всего каждое присоединение к корпусу делать на отдельном лепестке, особенно на частотах выше 10… 30 МГц.

Обратная связь на гармоникахможет возникнуть в сложном устройстве, состоящем из двух или трех усилителей, работающих на разных частотах и соединенных друг с другом преобразователями частоты или детекторами. Так, например, в обычном супергетеродинном приемнике гармоника промежуточной частоты, выделяющаяся при нелинейном режиме одного из каскадов усилителя промежуточной частоты или получающаяся на выходе детектора, может попасть на вход приемника по цепям паразитной связи любого вида. Если усилитель высокой частоты оказывается настроенным на эту гармонику, то возникает генерация или другие явления, сопровождающие паразитную обратную связь. К такому же результату может привести попадающая на вход приемника по цепям паразитной обратной связи гармоника выходного напряжения усилителя низкой частоты, совпадающая с настройкой приемника в целом. Отличить этот вид паразитной связи легко, так как он получается только при совместной работе не меньше чем двух усилителей различных частот.

Обратная связь проявляется в виде генерации, искажения резонансной кривой или ненормально завышенной чувствительности на отдельных настройках усилителя высокой частоты, в то время как на соседних настройках приемник работает нормально.

Для подавления этого довольно редко встречающегося вида паразитной обратной связи необходимо улучшать экранирование друг от друга отдельных усилителей, входящих в устройство.

192. Какие существуют способы регулирования громкости работы приемников?

В настоящее время в приемниках применяются три основных способа осуществления регулировки громкости.

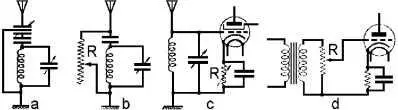

Первый способ — регулировка на входе, которая в конечном счете сводится к регулировке того входного напряжения, которое получает первый контур приемника от антенны. Для такой регулировки в цепь антенны включается переменный конденсатор специального типа ( а ) или же первый контур шунтируется переменным сопротивлением ( b ). Второй способ регулировки громкости состоит в регулировке величины отрицательного смещения на сетках ламп, усиливающих высокую частоту ( с ). В этих случаях в приемниках применяются лампы с переменной крутизной. Третий способ — регулировка громкости на низкой частоте ( d ). Этот способ осуществляется только в приемниках, имеющих АРГ (автоматический регулятор громкости).

Иногда в приемниках применяется комбинированный способ регулировки громкости. Так, например, в СИ-235 одновременно менялась величина сопротивления, шунтирующего входной контур, и величина отрицательного смещения на сетке первой лампы. Кроме того, в приемниках современного типа применяется упоминавшийся выше АРГ. В этом случае механизм регулировки громкости заключается в изменении величины смещения на управляющих сетках ламп, усиливающих высокую или промежуточную частоту (см. вопрос 198).
